200X分體先導式減壓穩壓閥主要用于給水，空調，消防管道系統的減壓穩壓，介質為水，溫度≤80℃。

　　200X減壓閥由先導閥完成出口壓力設定，介質壓力變化時可以保持出口壓力的穩定，保證閥后設備在允許壓力范圍內工作。

　　先導閥是一個小型減壓閥，通過轉動調節螺釘可以改變出口壓力。順時針轉動調節螺釘，出口壓力增加。逆時針轉動調節螺釘，出口壓力減小。

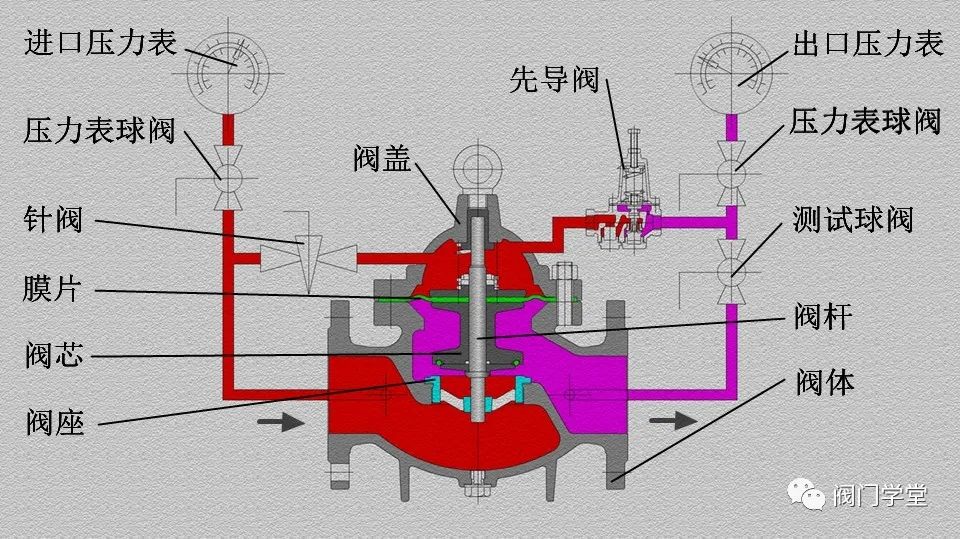

　　外部導管內介質的流動過程：介質通過進口處導管，針閥，流到主閥膜片上腔內。再通過導管進入先導閥，流經測試球閥后，到出口處。

　　正常工作時：針閥打開，測試球閥打開。當順時針轉動先導閥調節螺釘時，先導閥芯打開，介質通過先導閥流到出口。主閥膜片上腔壓力降低，在介質壓力差下，打開主閥芯，介質通過主閥芯流到出口端，閥后壓力開始上升。當閥后壓力上升到設定值，先導閥膜片下方壓力和設定彈簧保持平衡。先導閥和主閥都保持一定開度，200X減壓閥正常工作。

　　當閥后壓力上升時：先導閥膜片下方介質壓力推動導閥芯趨向關閉，介質流出導閥流量變小。主閥膜片上腔壓力逐漸上升。上腔壓力作用主閥芯趨向關閉，使主閥出口壓力降低，直至重新壓力平衡。

　　當閥后壓力下降時：先導閥膜片下方壓力下降，在調節彈簧作用下，導閥芯趨向開啟。介質流出導閥流量變大，主閥膜片上腔壓力下降。主閥芯在壓力差作用下趨向打開，主閥出口壓力上升，重新達到壓力平衡。

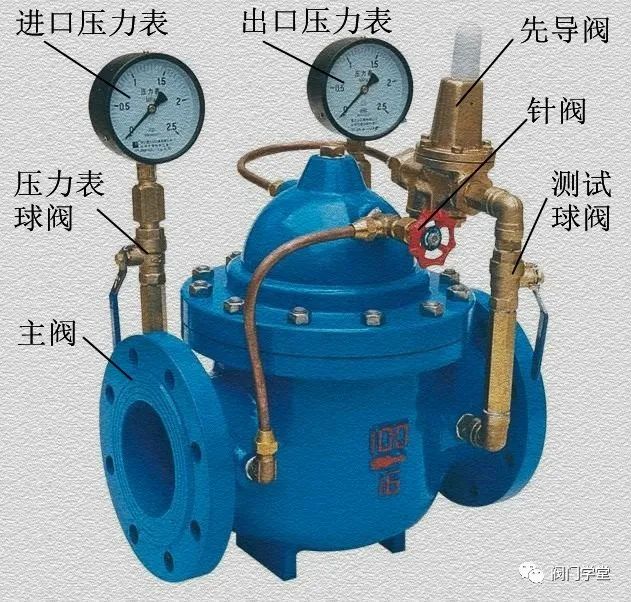

　　主要零件功能：

　　先導閥：設定閥后壓力值，可以增加或減小主閥后壓力。

　　進出口端壓力表?？梢杂^察主閥進出口壓力值，方便調試。

　　壓力表球閥?？梢躁P(guān)閉壓力表管路，方便更換壓力表。

　　測試球閥。打開時主閥正常工作，關閉時，先導閥介質無法流出，主閥膜片上腔壓力增大，主閥芯逐漸關閉。可以測試主閥是否正常工作。

　　針閥。調節開度可以改變主閥芯動作快慢，即主閥靈敏度。

　　故障排除：

　　當閥后壓力不穩時。通過測試球閥可以判斷故障是發生在主閥還是先導閥。關閉測試球閥，主閥能夠關閉，一般表明主閥沒有問題?？梢詸z查先導閥。否則就是主閥出現問題，可以檢查主閥。
