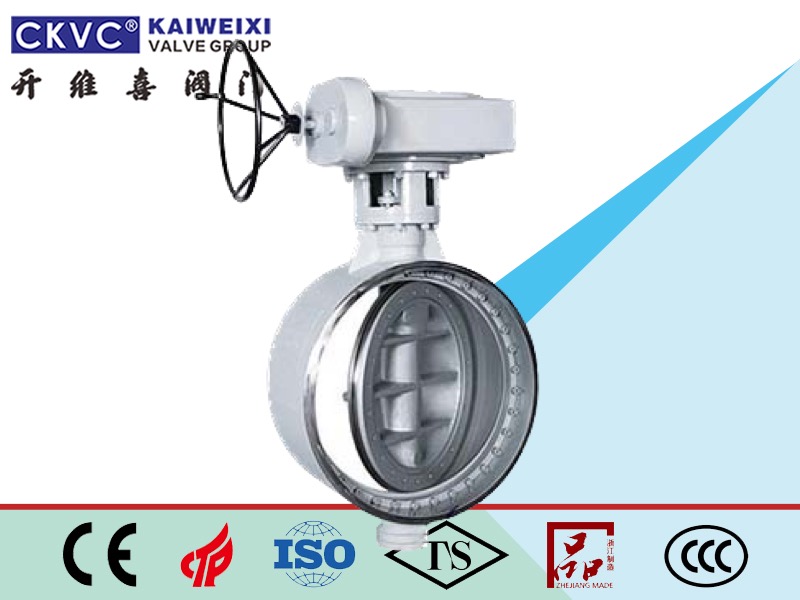

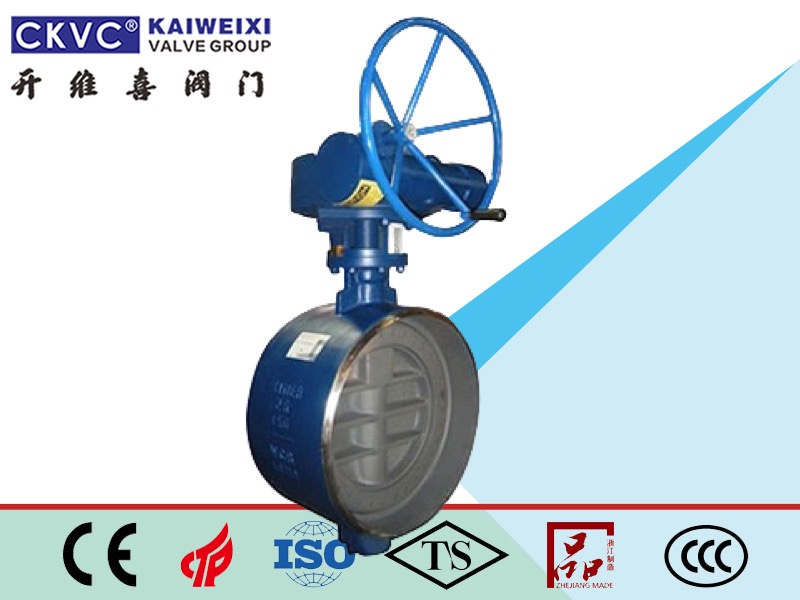

D963H/D963Y電動焊接（對焊）蝶閥

型號：D963H/D963Y
閥體材質：WCB/CF8
溫度：≤250℃
規格:DN50-DN1600
驅動方式:手電動
介質:水,氣體

詳情介紹

　　一、電動焊接蝶閥產品概述

　　電動對焊蝶閥主要用于高溫、高壓、消防、保溫管道上介質的啟閉或調節。焊接式電動蝶閥的主要特點如下：

　　1 .結構緊湊，體積小，重量輕，操作靈活，使用方便;

　　2.采用三維偏心彈性或多級硬密封結構，密封性能可靠，實現零泄漏;

　　3.這種閥門不能是藍色的，給管道和保溫敷料帶來極大的方便和美觀;

　　4.它具有耐高溫、耐高壓、耐腐蝕、耐磨損的特點。

　　三、電動焊接蝶閥主要技術參數

閥體形式	直通鑄造閥
公稱通徑	DN80-2000mm
公稱壓力	PN 0.6、1.0、1.6、2.5、4.0MPa；ANSI 150 300LB；JIS 10 20 30K
連接形式	焊接式(GB1224、ANSI B16.25、DIN2559)
壓蓋型式	壓板壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料
閥板形式	垂直板式(蝶形)
流量特性	開關型(線性)、調節型(近似等百分比)

　　四、電動焊接蝶閥執行器參數及特點

執行器型號	DZW、YTR、381R、HQ、Q型
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5VDC、輸出信號：4-20mADC
	防護等級：相當IP67、隔爆標志：ExdBT4、手操功能：手柄、手輪
	環境溫度：-25+70、環境濕度：95%

　　五、電動焊接蝶閥主要零件材料

序號	零件名稱	材料名稱
1	底座、閥體	HT200、WCB、CF3、CF3M、CF8、CF8M
2	閥桿	2Cr13、304、316、316L
3	密封圈	不銹鋼、抗磨材料
4	蝶板	HT200、WCB、CF3、CF3M、CF8、CF8M
5	圓柱銷	25、35、45
6	壓板	HT200、WCB、CF3、CF3M、CF8、CF8M
7	軸套	銅合金、304、316
8	填料	聚四氟乙烯/柔性石墨
9	填料壓板	HT200、WCB、CF3
10	執行機構	配置執行器不同，材質也不相同

　　六、電動焊接蝶閥主要性能規范

公稱通徑	DN(mm)	50700
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓力(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼 :-29425 不銹鋼:-40600

　　八、電動焊接蝶閥主要外形尺寸

　　PN0.6MPa外形連接尺寸

通徑		外形尺寸（參考值）							參考重量
毫米	英寸	L	D	d	H	H1	L1	L2	參考重量
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1460
1200	48	630	1228	1192	851	2237	1000	925	1590
1400	56	710	1428	1392	876	2411	1000	925	2185
1600	64	790	1628	1592	1095	2756	1000	925	3210
1800	72	870	1828	1792	1214	3093	1100	980	4090
2000	80	950	2028	1992	1332	3355	1100	980	5610

　　PN1.0MPa外形連接尺寸

通徑		外形尺寸（參考值）							參考重量
毫米	英寸	L	D	d	H	H1	A	B	參考重量
600	24	390	636	602	499	1280	570	660	465
700	28	430	726	692	566	1480	750	550	680
800	32	470	826	792	632	1608	750	550	810
900	36	510	926	892	693	1857	750	550	860
1000	40	550	1028	992	757	2038	900	750	1625
1200	48	630	1228	1192	851	2237	1000	925	1770
1400	56	710	1428	1392	876	2411	1000	925	2426
1600	64	790	1628	1592	1095	2756	1000	925	3560
1800	72	870	1828	1792	1214	3093	1100	980	4545
2000	80	950	2028	1992	1332	3355	1100	980	6230

　　PN1.6MPa外形連接尺寸

通徑		外形尺寸（參考值）							參考重量
毫米	英寸	L	D	d	H	H1	A	B	參考重量
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1192	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1592	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328

　　PN2.5MPa外形連接尺寸

通徑		外形尺寸（參考值）							參考重量
毫米	英寸	L	D	d	H	H1	A	B	參考重量
80	3	180	90	78	90	356	180	200	38
100	4	190	110	96	106	387	180	200	40
125	5	200	135	121	122	413	180	200	60
150	6	210	161	146	136	459	270	280	65
200	8	230	222	202	215	585	400	425	85
250	10	250	278	254	247	649	400	425	135
300	12	270	330	303	288	771	450	560	175
350	14	290	382	351	333	929	450	560	195
400	16	310	432	398	359	993	535	580	295
450	18	330	484	450	405	1053	535	580	350
500	20	350	535	501	444	1245	535	580	510
600	24	390	636	602	521	1750	570	660	625
700	28	430	726	692	586	1519	750	550	925
800	32	470	826	792	659	1659	750	550	1260
900	36	510	926	892	720	1829	750	550	1790
1000	40	550	1028	992	780	1949	900	750	1940
1200	48	630	1228	1192	889	2243	1000	925	2810
1400	56	710	1428	1392	1000	2462	1000	925	3500

　　PN4.0MPa外形連接尺寸

公稱壓 PN4.0MPa
通徑		外形尺寸（參考值）							參考重量
毫米	英寸	L	D	d	H	H1	A	B	參考重量
80	3	180	90	78	108	430	180	200	39
100	4	190	110	96	108	392	180	200	50
125	5	200	135	120	120	414	180	200	75
150	6	210	161	145	135	494	270	280	100
200	8	230	222	200	202	578	400	425	135
250	10	250	278	252	235	673	400	425	190
300	12	270	330	301	280	793	450	560	240
350	14	290	382	351	315	921	450	560	320
400	16	310	432	398	355	1021	535	580	450
450	18	330	484	448	370	1143	535	580	500
500	20	350	535	495	420	1192	535	580	560
600	24	390	636	595	490	1327	570	660	720

　　注意：表中的尺寸是沒有標準附件的數據。此外，由于產品改進的技術創新參數可能會有所變化，請咨詢公司技術部了解***新數據。
