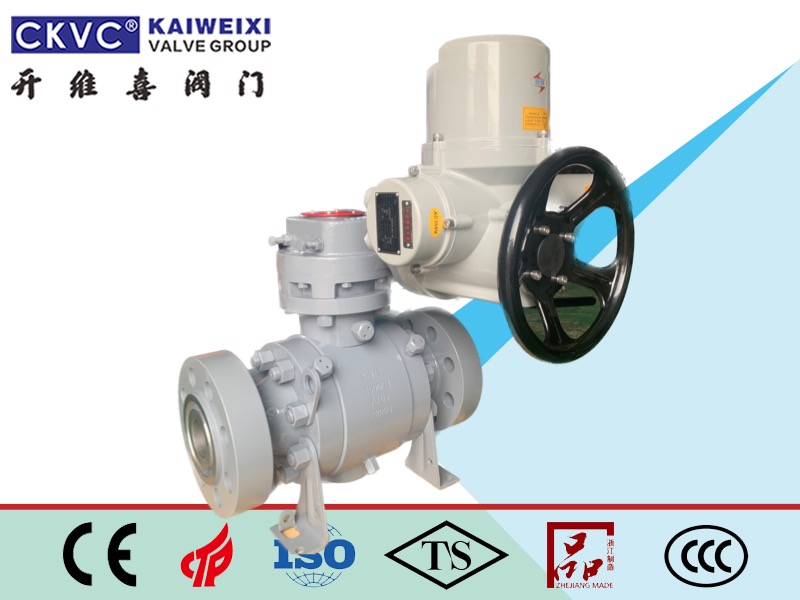

電動高壓球閥由鍛鋼高壓閥體和角行程電動執行器組成。執行器采用一體化結構，可通過輸入220V電源直接調節開關量，也可內置伺服模塊，通過輸入控制信號(4 ~ 20 mAdc或1 ~ 5 VDC)和單相電源控制運行。電動高壓球閥的主要部件由專業制造商鍛造而成，克服了鑄鋼閥門的潛在缺陷，并能在***大工作壓力下保持其結構的壓縮均勻性。適用介質：水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。電動高壓球閥廣泛應用于化工、石油、天然氣、冶金等行業，以及硫化氫介質、雜質多、腐蝕嚴重的長輸天然氣管道。三段式連接鍛鋼固定球閥將閥體在兩個閥座處沿垂直于閥通道軸線的橫截面分成三部分。整個閥門沿閥桿中心軸線左右對稱，主要用于切斷、分配和改變管道內的介質流向。其大樞軸結構保證了球體在高壓下的準確中心位置，保證了閥門良好的工作性能;標準閥座采用彈簧結構，將閥座推向球體，保證閥門良好的工作性能;標準閥座采用彈簧結構，將閥座推向球體，保證進出口良好的雙向密封性能;自帶排放閥，閥體中腔可向外排放;樞軸采用防吹出保護結構，有效防止泄漏;低摩擦系數的軸承將扭矩降至***低，便于閥門的開啟和關閉;閥桿與閥體的有效接觸使防靜電接地裝置的性能優越。它具有性能優良、可靠性高、應用廣泛、價格合理等優點。
1、閥體
閥體形式 | 三段式鍛造閥體 |
公稱通徑 | DN15300mm、1/2"12" |
公稱壓力 | PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；ANSI 150、300、600、900LB |
法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
連接形式 | 法蘭式、焊接式、螺紋式(適用于PN10MPa以內) |
閥蓋形式 | 整體式 |
壓蓋型式 | 壓蓋壓緊式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
閥體材料 | 鍛鋼 |
2、閥內件
閥芯形式 | "O"型球型閥芯 |
流量特性 | 近似快開特性 |
閥芯材料 | 不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理 |
3、執行器
執行器型號 | CHR、HQ、381、DZW系列角行程執行機構 |
主要技術參數 | 電源：AC200/220V，50/60Hz、輸出力矩：50NM2000NM、動作范圍：090，0360 |
動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位 | |
防護等級：相當于IP-65、隔爆標志：ExdBT4、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖 |
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
允許壓差(MPa) | 公稱壓力 | |||||||||||||
動作范圍 | 090、0360 | |||||||||||||
泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||||
基本誤差 | 1% | |||||||||||||
回差 | 1% | |||||||||||||
死區 | 1%(可調) | |||||||||||||
可調范圍 | 250：1 | 350：1 | ||||||||||||
零件名稱 | 材料 | |||
閥體、閥蓋 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
球體 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
閥座密封圈 | PTFE、碳素纖維PTFE、對位聚苯 | |||
螺柱、螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
填料 | 型PTFE、柔性石墨 | |||
#FormatImgID_2# | #FormatImgID_3# |
GYQ941電動高壓球閥 （法蘭連接） | GYQ941電動高壓球閥 （焊接式） |
公稱通徑 DN(mm) | 15300、1/2"12" |
L | 由于該閥門為訂做產品及各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售 |
H、H1、H2 | |
D | |
D1 | |
D2 | |
A1 | |
b |
注意：表中的尺寸是沒有標準附件的數據。此外，由于產品改進的技術創新參數可能會有所變化，請咨詢公司技術部了解***新數據。
