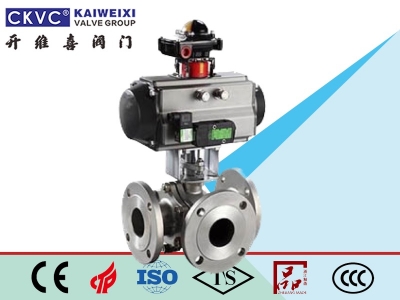

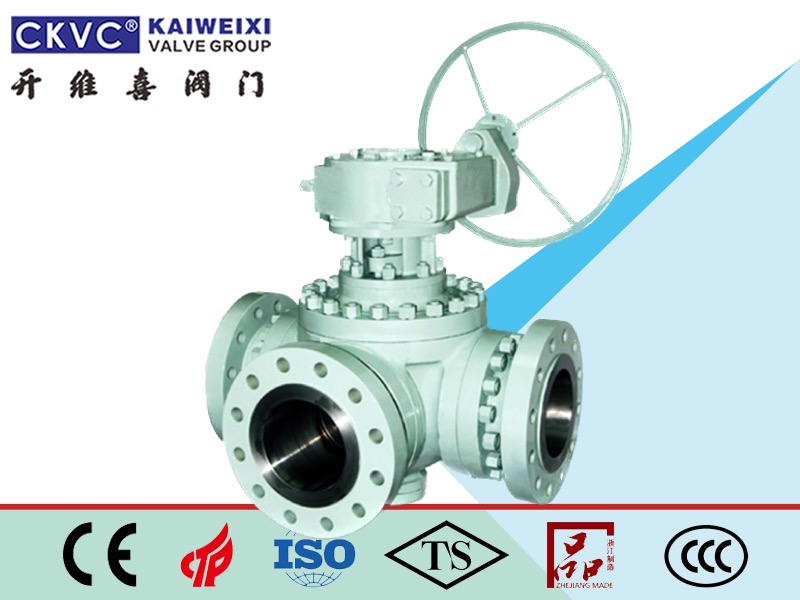

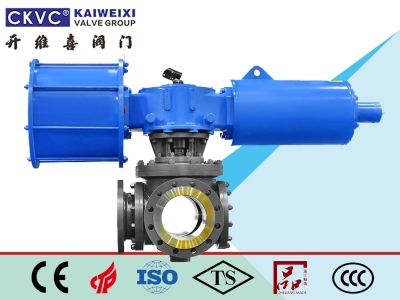

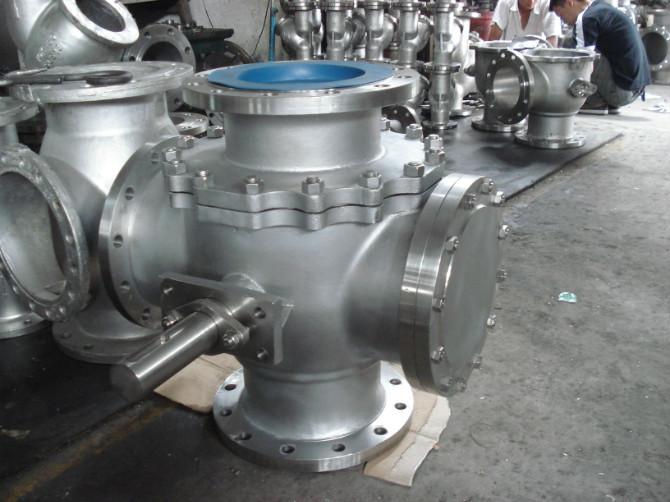

三通球閥適用于切換、混合和分流腐蝕性或非腐蝕性的液體、氣體和粉末介質;啟閉過程中，流路通暢，減少壓力損失，操作省力，便于維護;五種流向類型滿足不同的工藝要求，可手動、氣動和電動控制。
三通球閥的常見類型有：q44f、q45f、q644f、q645f、q944f、q945f等。
1.閥座可設計成四面浮動球和固定球，流態穩定，密封可靠;
2.三通球閥的結構可設計為側裝和頂裝，雙向密封設計;流向切換沒有流;
3.防飛閥桿設計;
4.抗靜電設計;
5.雙位(開啟和關閉位置)鎖定設計。
設計規范：GB/T 12237美國石油學會6D石油學會608英國標準5351
結構長度：GB/T 12221 ASME B16.10
法蘭連接：GB/T 9113 ASME B16.5
測試和檢驗：國標13927美國石油學會598美國石油學會6D
等級150，公稱壓力為1.6兆帕?xí)r三通球閥的尺寸和重量：
DN | NPS | L | do | H | H1 | H2 | Lo | W | 重量 |
15 | 1/2 | 140 | 13 | 90 | 70 | / | 160 | / | 3 |
20 | 3/4 | 150 | 15 | 106 | 86 | / | 230 | / | 4 |
25 | 1 | 160 | 25 | 109 | 88 | / | 230 | / | 6 |
32 | 1 1/4 | / | 32 | 125 | 106 | / | 400 | / | 10 |
40 | 1 1/2 | 210 | 38 | 149 | 132 | / | 400 | / | 14 |
50 | 2 | 220 | 51 | 154 | 137 | / | 400 | / | 20 |
65 | 2 1/2 | 250 | 64 | 189 | 162 | / | 700 | / | 25 |
80 | 3 | 260 | 76 | 198 | 170 | / | 700 | / | 32 |
100 | 4 | 330 | 102 | 254 | 229 | / | 1050 | / | 45 |
125 | 5 | 430 | 127 | 273 | 247 | / | 1050 | / | / |
150 | 6 | 510 | 152 | / | / | 314 | / | 450 | / |
200 | 8 | 580 | 203 | / | / | 430 | / | 600 | / |
250 | 10 | 670 | 250 | / | / | 475 | / | 600 | / |
等級300，公稱壓力為2.5兆帕和4.0兆帕?xí)r三通球閥的尺寸和重量：
DN | NPS | L | do | H | H1 | H2 | Lo | W | 重量 |
15 | 1/2 | 140 | 13 | 90 | 70 | / | 160 | / | 3 |
20 | 3/4 | 165 | 15 | 106 | 86 | / | 230 | / | 4 |
25 | 1 | 165 | 25 | 109 | 88 | / | 230 | / | 6.5 |
32 | 1 1/4 | 220 | 32 | 125 | 106 | / | 400 | / | 11 |
40 | 1 1/2 | 250 | 38 | 149 | 132 | / | 400 | / | 15 |
50 | 2 | 260 | 51 | 154 | 137 | / | 400 | / | 21.5 |
65 | 2 1/2 | 320 | 64 | 189 | 162 | / | 700 | / | / |
80 | 3 | 320 | 76 | 198 | 170 | / | 700 | / | 35 |
100 | 4 | 370 | 102 | 254 | 229 | / | 1050 | / | 49 |
125 | 5 | 510 | 127 | 273 | 247 | / | 1050 | / | / |
150 | 6 | 510 | 152 | / | / | 314 | / | 450 | / |
200 | 8 | 580 | 203 | / | / | 430 | / | 600 | / |
250 | 10 | 670 | 250 | / | / | 475 | / | 600 | / |
