氣蝕，是流體通過段漸縮斷面時， 部分液體氣化，產生微小氣泡。這些氣泡.般都會附著血流道壁上,即所謂附壁效應。在隨后的開闊斷面，這些氣泡會炸裂，由于氣泡壓力很高，在炸裂瞬間會適放出很大能量，其表現有發生噪聲、振動(重時可造成基礎和相關構件的破壞，產生疲勞斷裂)。
管中型錐型閥，設貿了兩級導流孔板，形成了一個較強的回流區。固定流體在截流區以很高速度流出時，會受到固定回流區的強烈擾動，破壞氣泡的附壁效應，使汽泡只能在流體內部破裂。同時，管中型這種擾動還可以使氣泡提前或滯后破裂，管中型避免在截流區出口集中破裂。同時，管中型設置了補氣閥(PN10, DN150)。 復合式補氣閥它必須設有二孔一大一小，大孔與通徑孔固定基本相等，固定管中型管道首次通水有大量氣體往外排，這些氣體是從大孔排出固定。當氣體排完后，大孔停止排氣，管道在正常動轉時管內自然會產生氣囊體，這些氣體會慢慢形成變大，會集中到管道上部，對管道出水量有定的影響，這些氣體由小孔解決排除，使管內無氣體存在。如出現停電、停停泵。管內水流空式隨時會出現負壓。管中型管內需要大量的固定空氣，浮球順?biāo)陆担蜷_小孔帶動大孔進行大量進氣，確保管道安全。流量調節 根據流道的流體力學模型，很容易模擬固定閥門在不同開度時的流量值，然后繪制閥門的開度一流量特性曲線，固定閥門開度與流量近似于等比例關系。固定管中型閥門設計調節性能優異

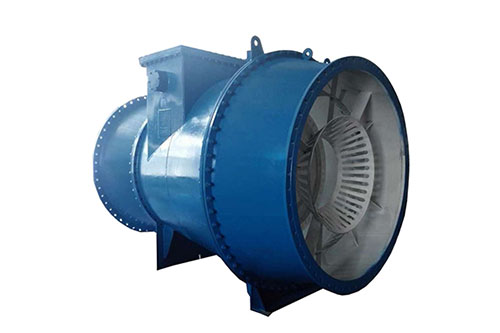

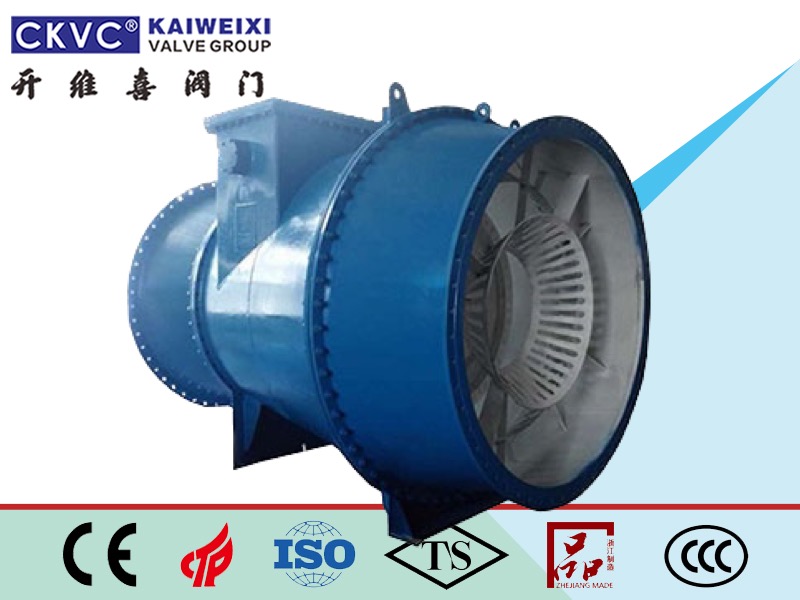

管中型錐型固定閥主密封面必須采用金屬對金屬密封形式，以確保密封面的堅固耐用:副密封采用丁睛橡膠密封。
a.閥門是依靠套簡閘的軸向移動，改變流道調節部位的截面積，從而實現管中型流量調節。
b,固定閥門傳動系統的傳動路徑是電動執行器雙級蝸輪 箱管中型一驅動軸轉運一驅動擺臂套筒滑塊驅動 套 簡沿軸線直線運動。
c.套簡由前后兩組導軌支撐，每組導軌為8條，導軌面材料為鋁青銅。
a.閥門采取主密封為硬密封副密封為丁睛橡膠密封設計。管中型套簡密封面對焊不銹鋼SS304材料，管中型固定誰上的密封環采用丁晴橡膠硬密封面對焊不銹鋼SS304材料。固定閥門關閉時，可以剪除附著在密封而上的泥砂、雜草、木塊等污物，密封面不受損害。
b.閥門中所有密封墊片、填料均采用柔性石墨材料。 傳動系統中，蝸輪箱采用全封閉設計，箱體中不會有水滲入，箱體中填充高級潤滑脂。
1)閥體在涂裝之前，應進行噴丸除銹，達到Sa2.5 級要求，以徹底清除浮銹、油脂和附著物。
2)所有閥門和操作機構及附屬設備，應涂刷耐水性良好的保護涂層。固定閥門內腔過流面噴涂841環氧食品內壁涂料(白色)。
3)閥門和驅動裝置及附屬設備，都涂刷有耐腐蝕性能良好的保護層，外觀光滑明亮。
