該閥是開維喜公司近年依據進口產品和國內地形條件使用工況設計生產的。通常作水庫排水泄洪，使用又稱作泄洪閥，或是連續排放流量控制。由于采用了倒置錐形柱塞閥芯而得名，簡稱錐形閥，又因其具有優異的消能效果，故又稱消能閥。又常用于農田灌溉，又稱為灌溉閥。錐形閥除了在流道終端設置有錐形閥芯之外，所有運動部件全部設置在閥門的過流通道外部，使得閥體內部流道通常順滑，流量大而壓降損耗少，其在整個工作范圍內不會產生氣蝕及振動。

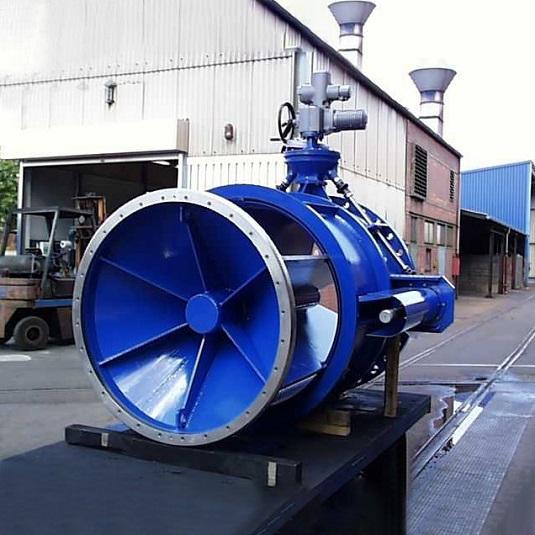

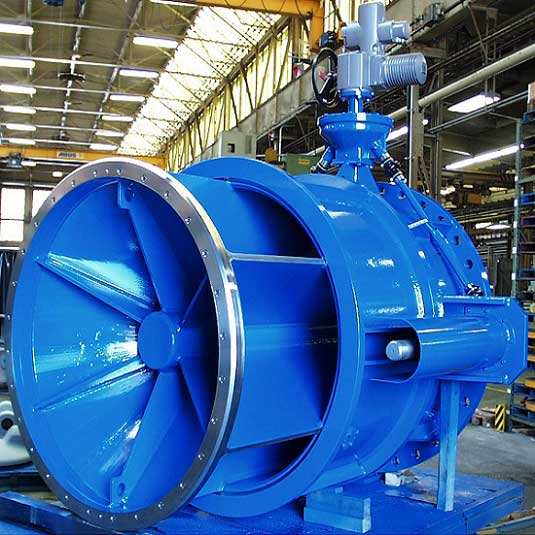

GDZXF固定錐形閥在整個工作范圍內不會產生氣蝕及振動，在小流量時仍具有良好的流量控制效果。其結構為一個固定的倒置錐形，先進的水力設計形體及用來降低振動的4個導流翼葉片支撐，流量則由外部活動套管的前后移動來控制，閥體上分別設有金屬對金屬的閥座和或補充性的軟密封閥座，或兩者構成了復合式的閥座確保密封性能。在排放到大氣中時，水流以寬廣的錐形角度擴散，并分解為稀薄噴淋形態，將能量消耗在空氣之中。通常根據實際需求，可以要求控制水流區域，則在出口安裝一個不同形式的導流罩，這不僅能將空氣與充分水混合，而且還集中流量。
固定閥測試的結果顯示沒有明顯的振動,這取決于水流中的空氣量，當固定錐形完全開啟時，不論有導流罩或沒有其排放系數都是0.9左右。
固定錐形閥大致可以分為埋設管(或過渡管)、錐形閥體、套筒、執行機構、拉桿及傳動機構等幾個部份。其閥體固定、執行機構通過傳動機構啟閉活動的外套筒，達到閥體的啟閉。
1.閥體材料：碳鋼、不銹鋼
2.公稱壓力PN：0.6～1.6MPa
3.公稱通徑DN:200～1800mm
4.強度試驗：PN×1.5
5.密封試驗：PN×1.1
6.使用溫度T:0～80℃
7.連接形式：法蘭、焊接
8.適用介質：水、污水
9.操作機構：蝸輪、電動、液動、氣動(執行機構另附使用說明)
1.水力條件好，具有較其它閥門高的流量系數u=0.75～0.83或更高;
2.結構簡單，重量輕;所有傳動部件均設置在閥體之外，一目了然，便于維護檢修;
3.啟閉力小，操作輕便，可適用于無電源的中小形水利工程場所，可設置電、氣、液動操作啟閉機構，輕松實現遙控或無人值守自動運行;
4.泄流時噴出水舌為喇叭狀，空中擴散摻氣，消能效果好，簡單消能池或不用做消能措施，如設置為淹沒式出流，則水下之消能亦甚簡單;
5.流體通過內部4導流翼進行均勻分割，不會產生漩渦和震動;
6.其閥門的啟閉或流量控制則由外部套管的上下移動來帶動錐形閥芯的動作實現控制，套筒與閥體之間通過導向環和O形圈實現導向和密封，使閥的流量系數與閥開度具備一定的比例關系。
7.針對不同狀況和壓力的流體介質，可以設置金屬硬密封和*塑軟密封。采用高強度合金不銹鋼耐磨閥座設計的復合密封結構兼具金屬對金屬硬密封和軟密封的特性;
8.可限制發散角度，使流體分解為稀薄噴淋形態或環狀對流達到?jīng)_擊抵消的目的。同時適應不同現場的需求。

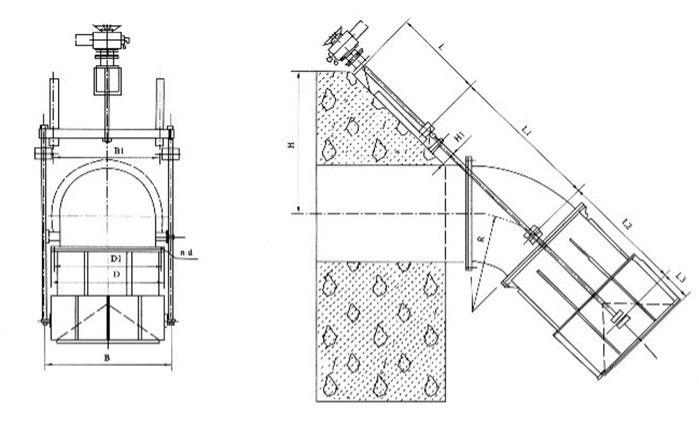

9.根據閥門水平線與中軸線的夾角大小，以180°水平安裝***為常見，此外采用的方式有45°，60°、90°;
