爆管緊急切斷閥,用于管路出口段,水庫管道出口斷,用于緊急情況下,在源頭將閥門關閉,防止發生更加嚴重的后果,預防當發生水錘或者管道因?yàn)槭鹿剩蛘吖艿篱L(zhǎng)時間腐蝕后爆裂,產生爆管后自動緊急關閉閥門的一種設備。防止爆管產生不可估計的后果。保證了下游人員和財產的安全。
液控式爆管緊急切斷閥關閥驅動裝置包括支架主板,一端設有重錘的重錘桿,和設置于支架主板上的緩沖組件,重錘桿限位裝置和鎖定銷軸;所述支架主板與閥體連接,所述重錘桿的另一端與閥體上驅動開關閥的重錘端閥軸連接;所述緩沖組件與重錘桿的中部鉸接;所述重錘桿限位裝置分別與鎖定銷軸和重錘桿上的重錘桿銷軸配合控制重錘的下落和定位.本發明采用純機械自力驅動關閥動作,結構簡單可靠,維護簡便.采用緩沖組件控制重錘的下落速度,防止產生關閥水錘。

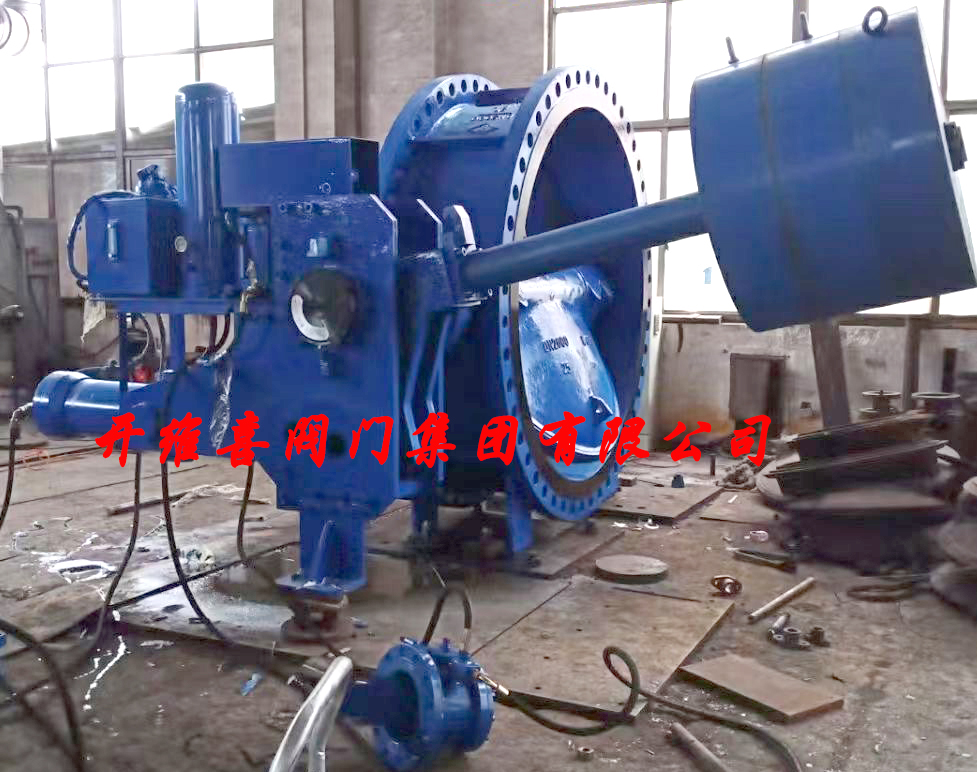

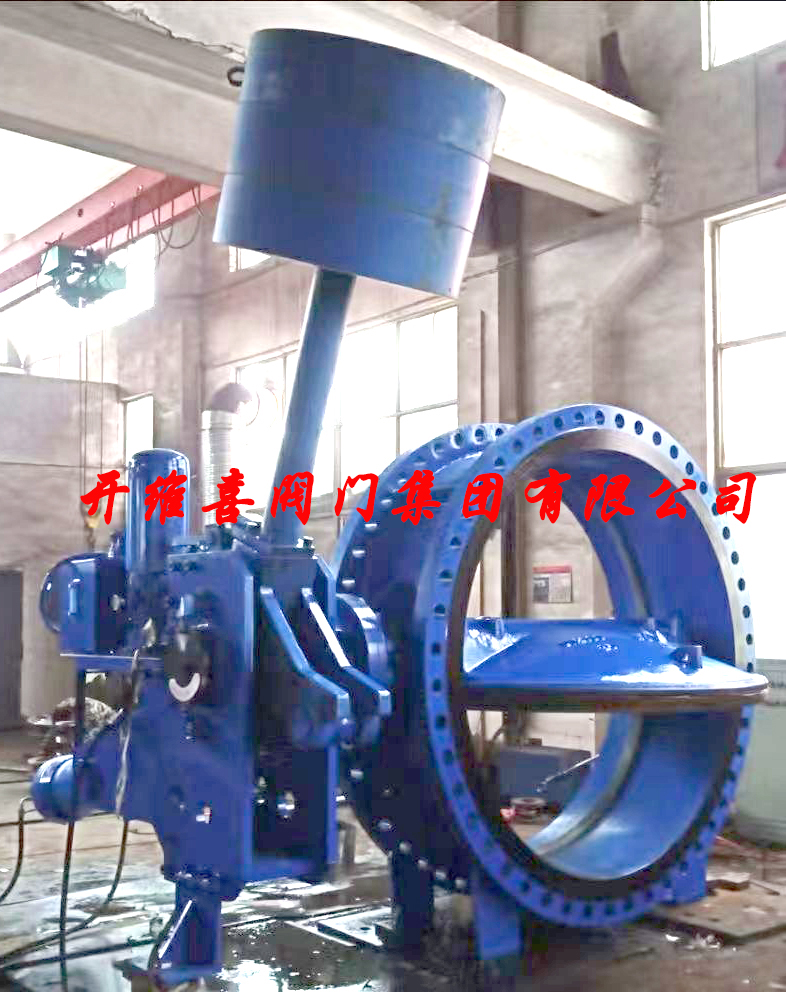

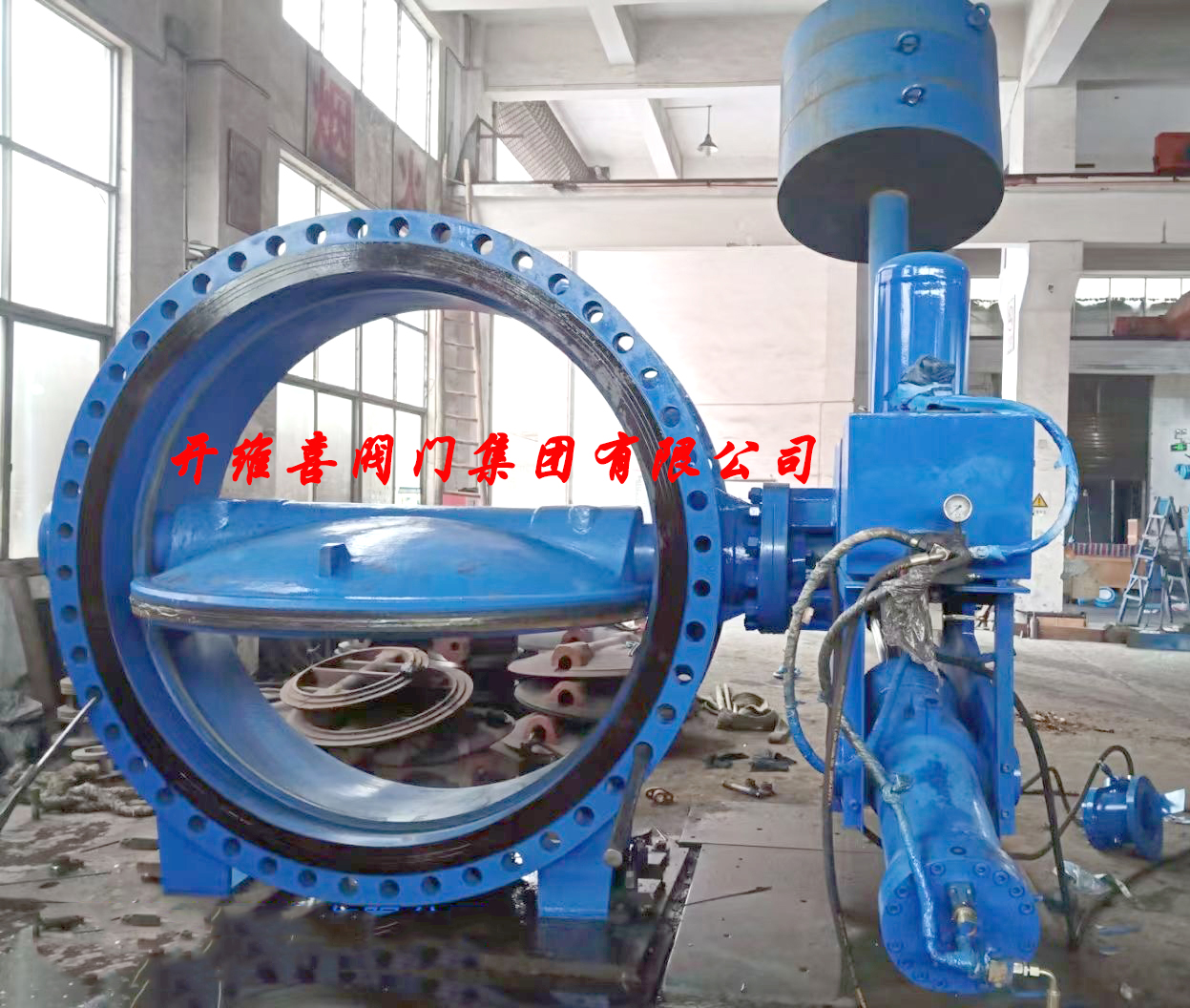

本閥主要由主閥、全開位自動掛鎖的重錘式油壓傳動裝置、超速切換水壓解鎖裝置等組成,主要安裝于長輸水管線及其他安全要求較高的管道系統。正常工況下閥門保持開啟,用鎖定機構將傳動裝置及閥門鎖定在全開位,并通過舉升的重錘儲備關閥能量,用蓄能罐儲備退鎖能量。
當管道下游發生爆管事故時,管道流速急劇上升,流速感應切換閥換向(機械式的),蓄能罐推動解鎖,重錘落下,帶動閥門分快慢兩階段關閉,迅速切斷上游水源,同時避免水錘的產生。閥門開啟采用自帶的手動泵,也可接入外部油源。
