介紹了蝶閥的定義和工作原理

    蝶閥又稱瓣閥和蝶閥，是一種結構簡單、應用廣泛的調節閥。蝶閥的主要部件有閥體、閥桿、蝶板、閥座和傳動裝置。隨著制造技術的進步，蝶閥在越來越多的領域得到了應用。蝶閥由于結構簡單、價格低廉，在某些工況下已經逐漸取代閘閥、截止閥、球閥等閥門蝶閥是如何工作的？它是如何工作的？ 蝶閥的工作原理是用盤形蝶板作為開閉件，與閥桿連接，并隨閥桿繞其自身在閥體內的軸線旋轉，實現管道的開閉和調節。當?shù)逶陉P(guān)閉位置旋轉90度時，閥門處于全開狀態。此時，蝶板的厚度是介質循環的唯一阻力，而且阻力很小。此外，改變蝶板的角度可用于調節介質流速。蝶閥通常安裝在管道的直徑方向，可以安裝在任何位置。 蝶閥的結構原理使其適用于制造大直徑閥門，適用于石油、天然氣、化工、水處理等一般行業。蝶閥在使用中常見的故障是蝶閥密封面橡膠長期腐蝕磨損，導致撕裂、老化甚至脫落，造成閥門堵塞，無法正常關閉，影響閥門的密封性能。為了解決這個問題，蝶閥的結構不斷優化。

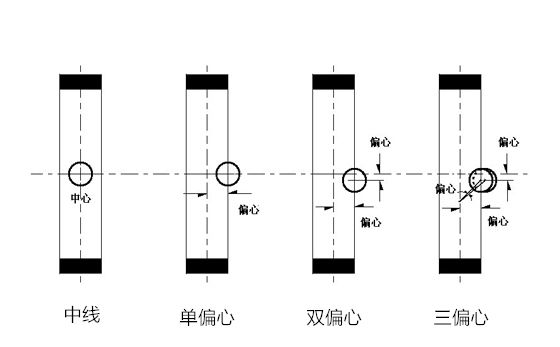

    同心蝶閥，即閥桿軸線、蝶板中心和閥體中心在同一位置蝶閥的結構非常簡單缺點是蝶板和閥座受到嚴重?cái)D壓和擦傷，密封面磨損快。 為了彌補同心蝶閥的缺點，誕生了單偏心蝶閥。單偏心蝶閥的閥桿軸線偏離閥板的密封中心，因此蝶板的上下兩端不再是旋轉中心，減小了蝶板上下兩端與閥座之間過度擠壓造成的壓力。 雙偏心軟密封蝶閥是在單偏心蝶閥的基礎上改進的。雙偏心蝶閥閥桿軸線偏離密封中心和閥體中心。

    本發明的有益效果是:閥門開啟后，蝶板可以快速與閥座分離，很大程度上消除了蝶板與閥座之間不必要的擠壓和刮擦，同時降低了閥門的啟閉阻力，減少了磨損，延長了閥座的使用壽命上述閥門的 都有一個缺點。它們是軟密封，不耐高溫。然而，由耐高溫金屬材料制成的蝶閥不能保證密封性能。為了解決這個問題，研制了一種三偏心硬密封蝶閥。 三偏心結構蝶閥的特點是從根本上改變蝶閥的密封結構。三偏心蝶閥是扭矩密封而不是位置密封，也就是說，它不再依靠閥座的彈性變形來密封，而是完全依靠閥座的接觸面壓力來達到密封效果。因此，三偏心蝶閥在耐高溫、高壓、耐腐蝕的同時，具有良好的密封效果。 有關蝶閥的更多信息，請?jiān)L問開維喜閥門此外，如果您只需要購買蝶閥產品，也歡迎您開維喜閥門熱線訂購。
