開維喜閥門集團專業生產減壓閥，200X減壓穩壓閥，又名先導式減壓閥，其工作原理是利用先導閥設定好減壓參數，控制主閥的減壓壓力，其可控性高，減壓范圍大，減壓穩定，所以又叫穩壓閥。多用于水務，樓宇系統等。下面文章是減壓閥的使用說明書以及工作原理介紹，詳情請查看

　　一、產品說明

　　先導式減壓穩壓閥體原理采用了全通道流線型設計，流體阻力小，流量大，密封效果好。在傳動方式上采用了水力操作，即利用管路中的水壓自動操作主閥閥盤的開度，調節下游壓力，說明使下游壓力維持在先導閥彈簧設定的壓力值。說明當下游壓力超過設定值時，說明減壓閥將自動關閉;當下游壓力低于先導閥設定壓力時，減壓閥自動開啟。該產品說明是生活給水、消防系統及工業系統的理想產品。

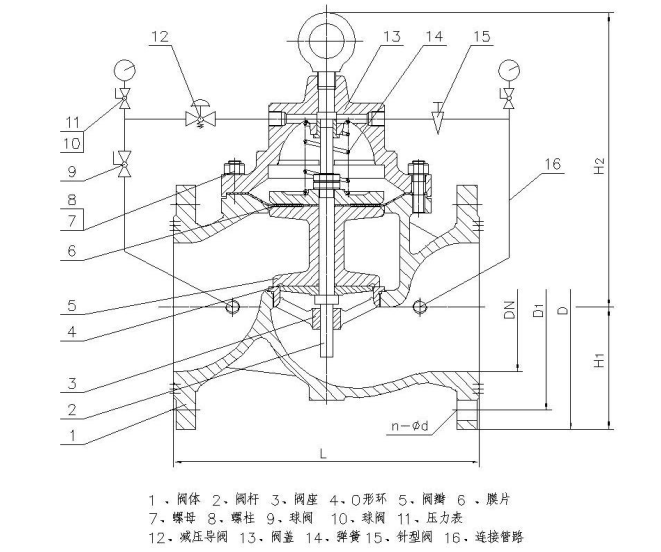

　　二、結構型式說明

　　質量保證：ISO9000 結構長度：GB/T 12221

　　試驗標準：GB/T 12245 法蘭標準：GB/T 17241.6 GB/T9113.1

　　設計標準：GB/T 12246

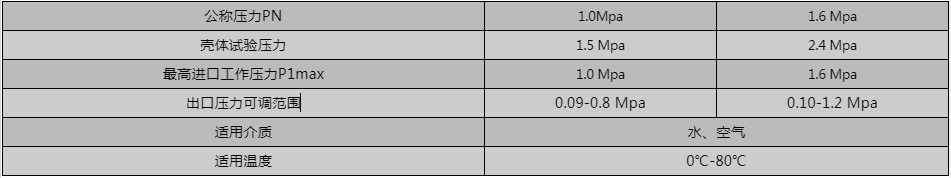

　　四、主要技術性能說明

　　進口壓力P1通過入口先導管和針閥18進入膜片上方，并產生向下的壓力。出口壓力P2通過出口先導管作用在先導閥17的膜片下并與先導閥的調節彈簧相說明平衡。當出口壓力超過先導式閥彈簧設定值時，說明先導閥關閉，膜片上方的水排泄量為零，膜片上方壓力逐漸達到***大值，使主閥閥盤6緊壓閥座，則減壓閥關閉。當出口壓力降到小于先導閥彈簧設定值時，說明先導閥開啟，說明膜片上方的壓力水將通過先導閥17，球閥9排泄到出口，由于針閥開度小并且入口先導管比出口先導管直徑小，所以排泄速度大于入口壓力補水速度，因此膜片上方的壓力減小，一直作用在主閥閥盤6下面的入口壓力P1將主閥閥盤托起，從而打開減壓閥。當膜片上方壓力處于入口壓力與出口壓力中間值時，主閥閥盤6處于調節狀態，排泄流量等于補水流量，主閥閥盤6開度不變，下游壓力穩定。閥盤6的調節位置主要是通過調節減壓先導閥17來確定。說明減壓先導閥17可以感應出口壓力并隨它的變化開大或關小其自身的小閥口，從而改變膜片上方的壓力值，控制主閥閥盤的調節位置。

　　六、安裝、注意事項、調節

　　安裝：

　　1、安裝前，請先檢查主先導閥減壓閥各部分是否完好，緊固件齊全，無松動;

　　2、檢查各連接管路完好，接頭緊固;

　　3、減壓閥前要安裝一只閘閥和一只過濾器，閥后也要裝一只閘閥，以便于檢修;

　　4、***佳的安裝方式是安裝在水平管道上，閥蓋朝上。若將閥門安裝于蔭井內，應留有一定的空間以備技術人員檢修;

　　5、安裝時，注意減壓閥體外水流標示箭頭，遵循方向安裝;

　　6、對重要給水管路應安裝旁通管。

　　注意事項：

　　1、吊裝搬運時不得碰撞、損壞外接管路配件;

　　2、閥門進口端不得安裝柔性接頭或管道伸縮器;為達到***佳的減壓效果，閥門進、出口端應有一定長度的直管段，進口端為5倍管道公稱通徑,出口為10倍管道公稱通徑;

　　3、管道安裝應按有關規范裝設自動排氣閥，保證不產生水柱中斷;

　　4、安裝前要徹底清除管道內的雜物，通水前必須徹底沖洗管道;

　　調節：

　　1、檢查所有先導閥，球閥的特點和針型閥都處于開啟狀態;

　　2、關閉減壓閥前的隔離閥，開啟減壓閥后的隔離閥，制造下游低壓環境;

　　3、將調節螺釘按逆時針旋轉至***上位置(相對***低出口壓力)，然后關閉減壓閥后的隔離閥;

　　4、開啟減壓閥前的隔離閥至全開;

　　5、順時針緩慢旋轉調節螺釘，將出口壓力調至所需要的壓力(以閥后表壓為準)，調整好后，將鎖緊螺母鎖緊，打開減壓閥后隔離閥;

　　6、如在調整時出口壓力高于設定壓力，須從第二步開始重新調整，即只能從低壓向高壓調。

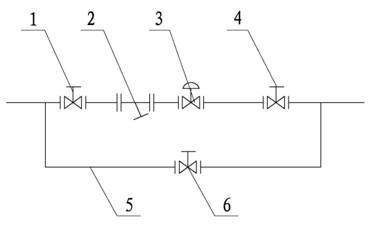

　　七、安裝示意圖
