一、 主 要 用 途

　　YK43X/F系列活塞式減壓閥適用于工作溫度≤80℃的空氣、液化氣、氧氣等管路上。

　　本閥通過啟閉件的節流，將進口壓力降至某一需要的出口壓力，并借助介質本身的能量，使閥后壓力自動滿足預定要求，適應工況的要求。

　　本閥進口壓力與出口壓力之差必須 ≥0.15MPa。

　　二、 性能規范

　　結構圖

　　三、結構說明和作用原理

　　1、本閥由主閥和導閥兩部分組成，主閥體下部有下蓋、主閥彈簧、主閥瓣，主閥瓣由主閥彈簧支撐，使主閥處于密封狀態。主閥體上部有活塞、缸套等;當活塞受介質壓力后靠缸套導向推動主閥瓣，使閥門開啟;導閥體內有導閥彈簧、導閥瓣，膜片等，導閥彈簧支撐導閥瓣，使導閥處于密封狀態;導閥上蓋內有調節彈簧、調節螺栓，便于調節所需的工作壓力。

　　2、本閥出廠時，主閥與導閥是關閉的，使用時，順時針方向旋轉調節螺栓，頂開導閥瓣，介質由“a”道通入導閥腔進入“S”道，靠介質壓力推動活塞，使主閥瓣開啟，介質流向閥后，同時由”B”道進入膜片下腔。當閥后壓力超過調定壓力時，推動膜片壓縮調節彈簧，導閥漸漸關閉，流入活塞上部介質減少，活塞上升使主閥在主閥彈簧的作用下也漸漸關閉，A腔流向B腔介質較少，閥后壓力下降。閥后壓力的微小變化，影響膜片和調節彈簧的平衡使膜片上下移動，推動導閥和活塞工作，使主閥上下移動控制介質流量，所以閥后壓力保持穩定。

　　YK43X/F 活塞式減壓閥

　　四、安裝、使用注意事項

　　1、本閥安裝前應仔細核對使用情況是否與標牌規定相符;

　　2、本閥安裝在水平管道上，閥體所示箭頭與介質流向應一致;

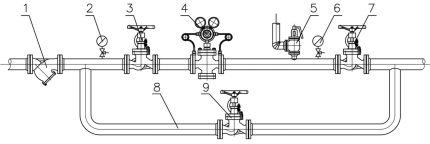

3、減壓閥前后應有一段直管，閥前0.6XDN以上，閥后10XDN以上。典型安裝如下圖所示：

　　1、過濾器 2、6壓力表 3、7、9截止閥 4、減壓閥 5、安全閥 8、旁通管

　　4、安裝時應進行以下工作：

　　(1)將閥門兩端封蓋取下; (2)檢查連接螺栓，無松動; (3)閥前管道必須沖洗干凈。

　　5、本閥在管路上只作減壓用，不作截止用，使用介質必須經過過濾器過濾;

　　6、使用時，將調節螺釘順時針方向緩慢旋轉，使出口壓力升至所需壓力，調整后，將螺釘鎖緊。

　　五、調壓方法

　　1) 關閉減壓閥前的截止閥，開啟減壓閥后的截止閥，制造下游低壓環境。

　　2) 將調節螺釘按逆時針旋轉至***上位置(相對***低出口壓力)，然后關閉減壓閥后截止閥;

　　3) 慢慢開啟減壓閥前的截止閥至全開;

　　4) 順時針緩慢旋轉調節螺釘，將出口壓力條至所需要的壓力(以閥后表壓為準)，調整好后，將鎖緊螺母鎖緊，打開減壓閥后截止閥;

　　5) 如在調整時出口壓力高于設定壓力，須從**步開始重新調整，即只能從低壓向高壓調。

　　六、可能發生的故障及消除方法
