一、 用途

　　我公式生產的DY20BX型雙腔比例式減壓閥，主要用途是安裝在高層建筑給水系統以及其它給水系統的管道上，將較高的上游壓力降為符合要求的下游使用壓力。

　　二、 特點

　　1. 減壓的效果可靠。將上游壓力按一定比例減少為下游壓力。

　　2. 操作方便。無需調壓，就能獲得按比例減少的出口壓力。

　　3. 節能效果好。閥體采用了流線型直流式設計，壓力損失小，流量大，且體積小，重量輕。

　　4. 壽命長。重要零件均采用特殊材料，基本無須維護，使用壽命長。

　　三、 主要技術參數

　　四、 主要結構及外型尺寸

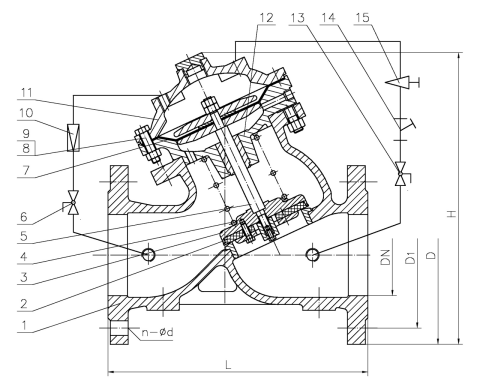

　　該閥主要由主閥、導閥、雙室隔膜傳動機構、球閥、過濾器等組成，如下圖所示：

　　1— 閥體 5— 閥桿 9— 螺母 13— 球閥

　　2— 密封墊 6— 球閥 10— 導閥 14— 過濾器

　　3— 閥盤 7— 膜片 11— 上閥蓋 15— 針型閥

　　4— 彈簧 8— 螺栓 12— 下閥蓋

　　結構示意圖

　　主要外型及連接尺寸

　　五、 工作原理

　　主閥安裝在給水系統的管道上，主閥閥盤(閥瓣)通過液壓導管的壓力傳遞，模仿導閥的動作。當下游壓力低于設定壓力時，導閥開啟，隔膜上方的壓力水被排放至下游，排放速度大于入口的補充速度，主閥閥盤上移使下游壓力增大至設定值。當下游壓力高于設定值時，導閥關閉，隔膜上方的壓力水向下作用在隔膜上，主閥閥盤向下移動，使下游壓力降低至設定值，從而保持下游壓力恒定。

　　六、 安裝注意事項

　　1. 主閥***佳的安裝方式是安裝在水平管道上，閥蓋朝上;

　　2. 安裝時要注意閥體外水流標示箭頭，遵循方向安裝;

　　3. 安裝前要徹底清除管道內的雜物，通水前必須徹底沖洗管道;

　　4. 閥前要安裝一只閘閥和一只過濾器，閥后也要安裝一只閘閥(見安裝示意圖)，以便于維修;

　　5. 過濾器應定期清洗。

　　七、調試

　　1、使用前檢查針型閥、球閥均處于開啟狀態。

　　2、試水時，要慢慢開啟主閥前的隔離閥，慢慢增加壓力，同時注意主閥體外的控制管路是否漏水。

　　1、壓力表 5、壓力表

　　2、隔離閥(閘閥、蝶閥) 6、隔離閥(閘閥、蝶閥)

　　3、過濾器 7、隔離閥(閘閥、蝶閥)

　　4、雙腔比例式減壓閥

　　安裝示意圖
