一、 用途

　　本廠生產的ZYC(ZTY)型自力式壓差控制閥，是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的節能產品。適用于供暖方式采用雙管系統的壓差控制，保證系統的壓差基本不變，降低噪音，平衡阻力，消除熱網的水力失調。

　　二、 結構型式

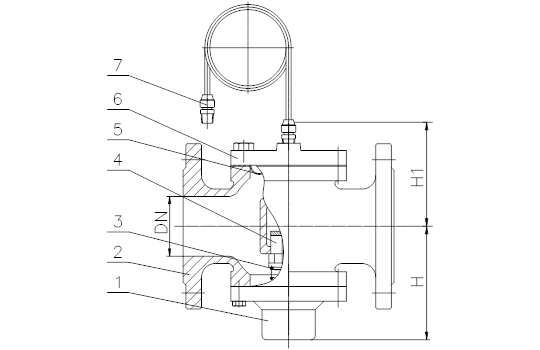

　　如下圖所示，主要由下蓋、閥體、閥芯、上蓋、壓差調節器、連通管、接頭、膜片和彈簧等組成。

　　1、下蓋；2、閥體；3、彈簧；4、閥芯；5、膜片；6、上蓋；7、連接管、接頭

　　三、工作原理

　　現以安裝在回水管道上的ZYC(ZTY)型自力式　　壓差控制閥為例說明工作原理。當供水壓力P1增大或減小時，信號由連接管傳入膜片上腔，帶動閥芯下移或上移，使閥座的流通面積減小或增大，P2-P3也增大或減小，直至P1-P2保持原值恒定。當回水壓力P3增大或減小的瞬間，由閥座流向出口的流速降低或升高，膜片下壓力P2也在這個瞬間增高或降低，帶動閥芯上移或下移，直至膜片的受力重新平衡，P2恢復原值，P1-P2保持原值恒定，從而保證了系統的供回水間壓差基本不變。

　　四、 主要外型尺寸及技術參數

　　控制壓差范圍：

　　定壓差型：0.03Mpa，精度為±10%

　　五、 安裝

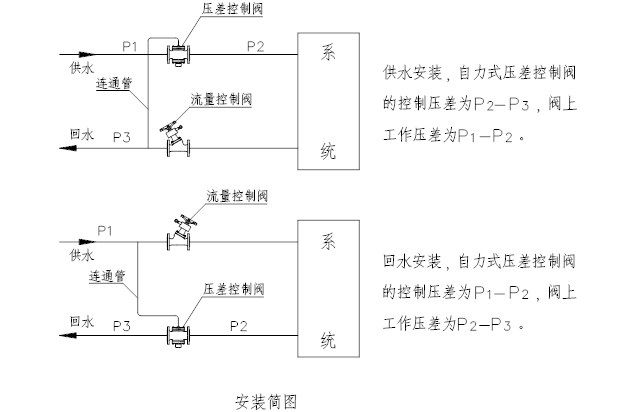

　　按閥體上箭頭所示的水流方向安裝，DN32~125的要安裝在回水管道上，在供水管道上將連通管的安裝接頭裝好，并確認其內孔與供水管相通(安裝接頭為1/4管螺紋)，然后裝上6×1的連通管，連通管的另一頭與閥門上的控制孔相連，DN15~25的要裝在供水管道上，連通管與回水相通。如下圖所示。(注：該閥無關閉功能)
