開維喜閥門集團專業生產水力控制閥門，800X壓差旁通平衡閥屬于水控閥們類，其結構和原理和水控閥一致，下面小編為您詳細介紹使用說明;以及現場安裝注意事項;介紹閥門的工作原理，如何實現通過導閥實現壓差平衡。

　　一、產品說明

　　本公司差壓平衡(旁通)閥主要應用于空調系統供/回水之間，保證供/回水之間的差壓于一固定值，提高系統能量的利用率，降低噪音，以及防止過大壓差對系統設備的損壞，其主要由主閥及差壓向?qū)чy組成。

　　二、技術參數：

　　公稱口徑：DN50～600mm

　　公稱壓力：PN10/PN16

　　工作溫度：0℃～80℃

　　密封試驗：1.1倍的公稱壓力

　　殼體試驗：1.5倍的公稱壓力

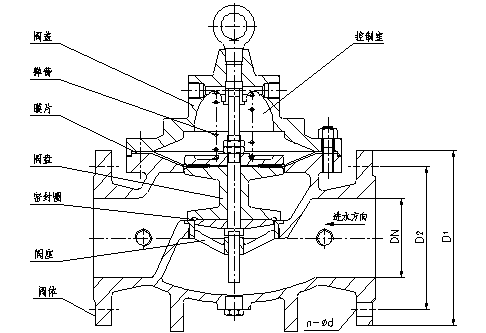

　　三、 主要外形尺寸及結構簡圖：

　　法蘭連接：GB/T17241.6-1998 整體鑄鐵管法蘭

　　材料：GB/T 12225 通用閥門，銅合金鑄件技術條件

　　GB/T 12226 通用閥門，灰鑄鐵件技術條件

　　GB/T 12227 通用閥門，球墨鑄鐵件技術條件

　　試驗：GB/T 13927 工業用閥門——閥門的壓力試驗

　　四、安裝裝卸

　　差壓平衡(旁通)閥應小心裝卸，建議用軟的繩索起吊，以免損壞閥及配管，保護涂裝層，閥門應小心地放落地下，不能直接落于地面。

　　4.1、安裝前的檢查

　　在裝卸到目的地后，首先按說明書上的內容檢查確認，配管是否正確，連接是否可靠，運輸過程中有無對閥門進行損壞，各種零件是否完整。

　　4.2、安裝前應清理管道中的雜質，檢查相應的法蘭應與閥門的法蘭的壓力等級，公稱通徑相一致，以保持管路的暢通。

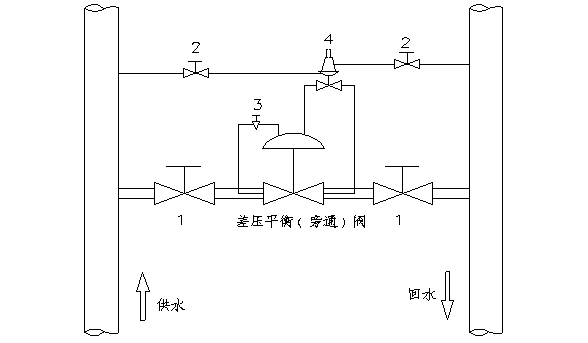

　　4.3、在差壓平衡(旁通)閥前后，應安裝兩只閘閥，以檢測及維修時使用。

　　4.4、差壓向?qū)чy之感應壓力的管道應直接接在供水及回水管道上，以達到能準確反應供回之間的差壓，為安裝使用的方便，可在感應管道上裝上小球閥。

　　五、800X旁通平衡閥使用說明

　　5.1使用前先檢查所有的閘閥，球閥、針閥是否在全通狀態。

　　5.2觀測供/回水之的壓力，根據差壓值調整差壓向?qū)чy，擰開向?qū)чy之上的頂帽，用活動扳手旋轉頂部螺桿，從上往下看，順時針旋轉時差壓增加，逆時針旋轉時差壓減小，根據所需的壓差值進行旋轉，當差壓達到所需要求時，擰上頂帽，此時差壓就會保證在設定的壓差值，而不論管道的壓力變化如何。

　　5.3主閥的動作速度可由針閥進行調整，當順時針旋轉時動作減慢，當逆時針旋轉時動作加快，正常情況下，針閥已設定好，而不需要進行調整。

　　六、日常使用維護：

　　6.1應定期檢查供/回水之間的壓差是否在所需的范圍之內。

　　6.2可能出現的情況

　　6.2.1供/回水之間的壓差小于設定值：檢查主閥是否被異物填塞，造成無法關閉，檢查針閥是否被完全關閉或幾乎關閉。

　　6.2.2供/回水之間的壓差大于設定值：檢查出口球閥是否關閉，向?qū)чy被異物弄堵。

　　七、維護修理

　　維修人員收到故障報告后，應修理正常的泄漏，零件損壞，操作困難和其他主要缺陷。如果在施工現場自行維修，則需要將各種工具帶到現場，關閉兩端的閘閥，如果沒有零件，則需要與制造商聯系。此外，應向消防部門和政府部門提供滿意的維修報告。

　　5，注意事項：

　　差壓平衡(旁通)閥不能在供應商建議的范圍之外使用。以下警告并非全部，但很有用。

　　答：差壓平衡(旁路)閥不得用于高于額定壓力的管道。

　　B.不應將差壓平衡(旁路)閥用于不建議使用的其他介質。

　　C.請勿將差壓(旁通)閥暴露在冰點溫度下。
