一、 結構與用途

　　復合式空氣閥閥體為圓桶狀，閥門內部包括不銹鋼浮球、緩沖體及閥瓣等。該閥安裝在泵出口處或配水管線中，用以排除管線中大量集結的空氣，或管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵的使用效率。當管道發(fā)生負壓時，能自動的高速進氣，保證管線的安全，避免因負壓所產生的損壞現(xiàn)象。

　　二、 工作原理

　　當管線開始注水時，浮球處在開啟的位置，進行大量排氣。當空氣排完時，閥內充滿水，浮球上升關閉主閥，同時微量排氣閥也關閉，停止排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當?shù)某潭龋y內水位下降，浮球隨之下降，此時空氣由微量排氣閥排出。當水泵停止時，管內水流空或遇管內產生負壓，此時浮球迅速開啟，吸入空氣，確保管線安全。

　　三、 主要技術參數(shù)

　　型號：CARX

　　公稱壓力：PN10/PN16

　　閥體試驗壓力：1.5Mpa/2.4 Mpa

　　密封試壓壓力：1.0 Mpa/1.6 Mpa

　　適用溫度：0～80℃

　　適用介質：水

　　四、 主要零件材料

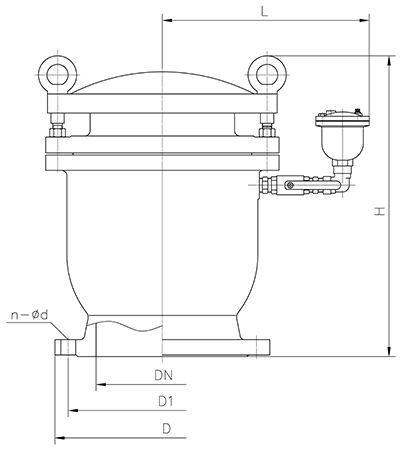

　　五、主要外形尺寸

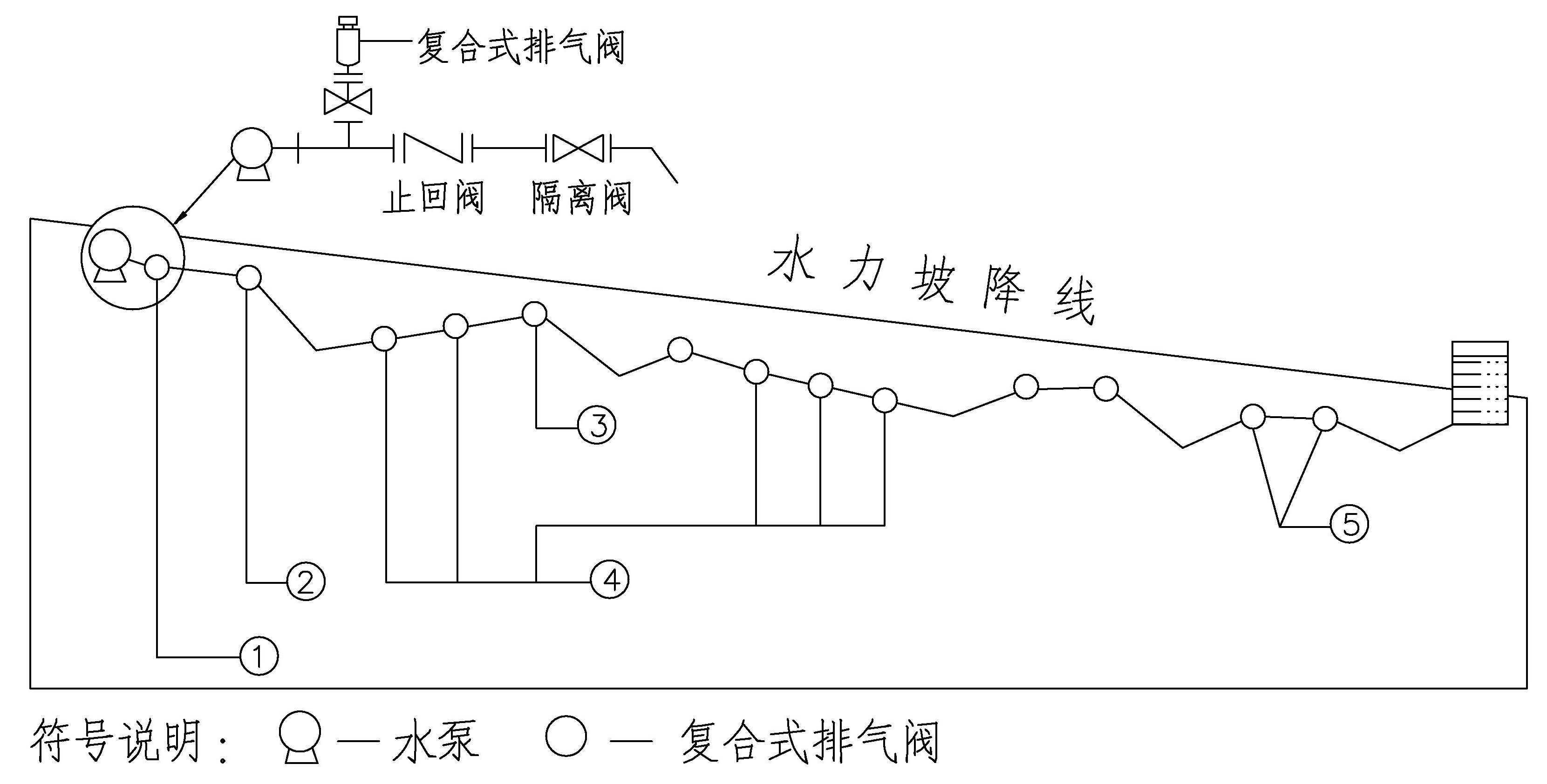

　　六、 空氣閥安裝位置圖

　　1、水泵出口，止回閥之前的橫管上，在水泵啟動時排氣，停泵時吸氣;

　　2、管路下坡處，當停泵時，可能造成真空(或負壓)處;

　　3、突破處;

　　4、長距離緩升(降)坡無***高點管線，每隔0.4～0.8公里處設置復合式空氣閥;

　　5、每一上坡***高點均設置復合式空氣閥。

　　七、 安裝注意事項

　　1、空氣閥應豎直安裝在橫管上，偏差不大于2度;

　　2、為便于維護，空氣閥的下方應安裝一只隔離閥(軟密封閘閥、蝶閥等);

　　3、冬天空氣閥應該采取防凍措施。
