一、 結構與用途
中壓復合式排氣閥閥體為圓桶狀，閥門內部包括浮子、支架及密封圈等。該閥安裝在泵出口處或配水管線中，用以排除管線中大量集結的空氣，或管線較高處集結的空氣排放至大氣中，以提高管線及水泵的使用效率。當管道發生負壓時，能自動的高速進氣，保證管線的安全，避免因負壓所產生的損壞現象。
二、 工作原理
當管線開始注水時，浮子處在開啟的位置，進行大量排氣。當空氣排完時，閥內腔充滿水，下浮子上升并帶動上浮子及密封圈，使排氣閥自動關閉，停止排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當?shù)某潭?，閥內水位下降，浮子隨之下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時閥瓣迅速開啟，吸入空氣，確保管線安全。
三、 主要技術參數
型號：FPQ43X
公稱壓力：PN40
閥體試驗壓力： 4.0Mpa
密封試壓壓力： 4.0Mpa
適用溫度：0～80℃
適用介質：水

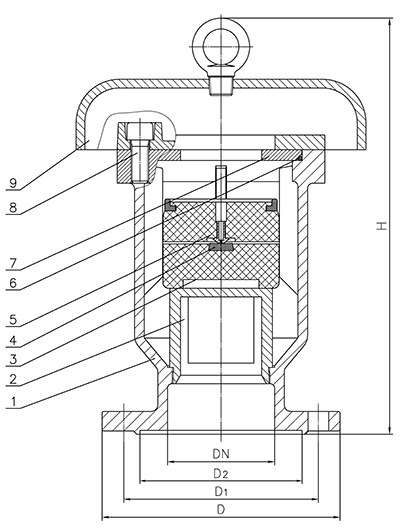

四、 主要零件材料
序號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
零件名稱 | 閥體 | 支架 | 下浮子 | 密封墊 | 上浮子 | O型圈 | 閥座 | 螺釘 | 閥蓋 |
材料 | 鑄鋼 | 鑄鋼 | 工程 塑料 | NBR | NBR | NBR | 銅合金 | 8.8級 | 鑄鋼 |
五、主要外形尺寸
公稱通徑 DN(mm) | 尺寸 | ||||
PN40 | |||||
D | D1 | D2 | H | n-Φd | |
50 | 165 | 125 | 88 | 300 | 4-Φ18 |
80 | 200 | 160 | 121 | 320 | 8-Φ18 |
100 | 235 | 190 | 150 | 390 | 8-Φ22 |
150 | 300 | 250 | 204 | 470 | 8-Φ26 |
200 | 375 | 320 | 260 | 570 | 12-Φ30 |
六、排氣閥安裝位置圖
1、水泵出口，止回閥之前的橫管上，在水泵啟動時排氣，停泵時吸氣;
2、管路下坡處，當停泵時，可能造成真空(或負壓)處;
3、突破處;
4、長距離緩升(降)坡無***高點管線，每隔0.4～0.8公里處設置復合式排氣閥;
5、每一上坡***高點均設置復合式排氣閥。
七、 安裝注意事項
1、排氣閥應豎直安裝在橫管上，偏差不大于2度;
2、為便于維護，排氣閥的下方應安裝一只隔離閥(軟密封閘閥、蝶閥等);
3、冬天排氣閥應該采取防凍措施。
