『Q47F、Q47W、Q47Y固定式球閥』專業生產廠家,由本廠自主研發生產的【固定球閥】質量可靠、價格合理、售后服務完善?!篞47F、Q47H、Q47Y固定式球閥』適用于各種輕重工業及樓宇管道。能恩品質,全球共享!【球閥】廣泛應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。 |

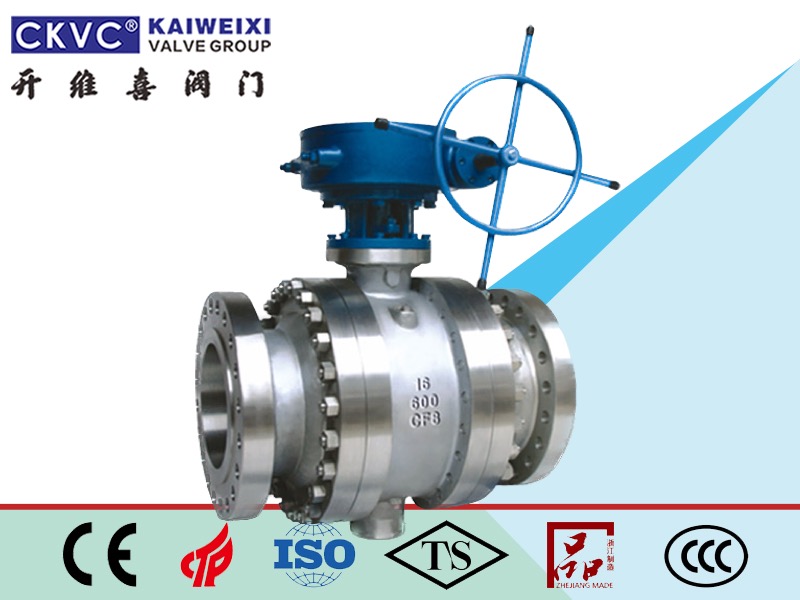

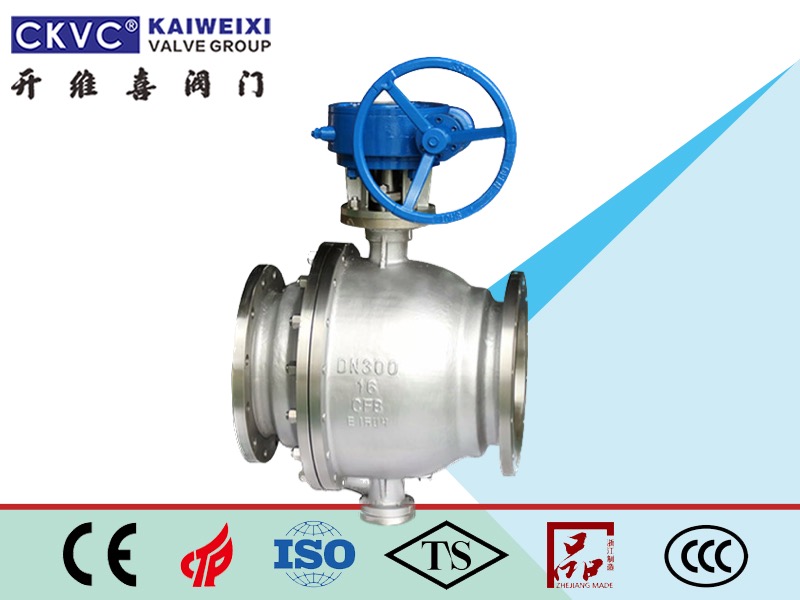

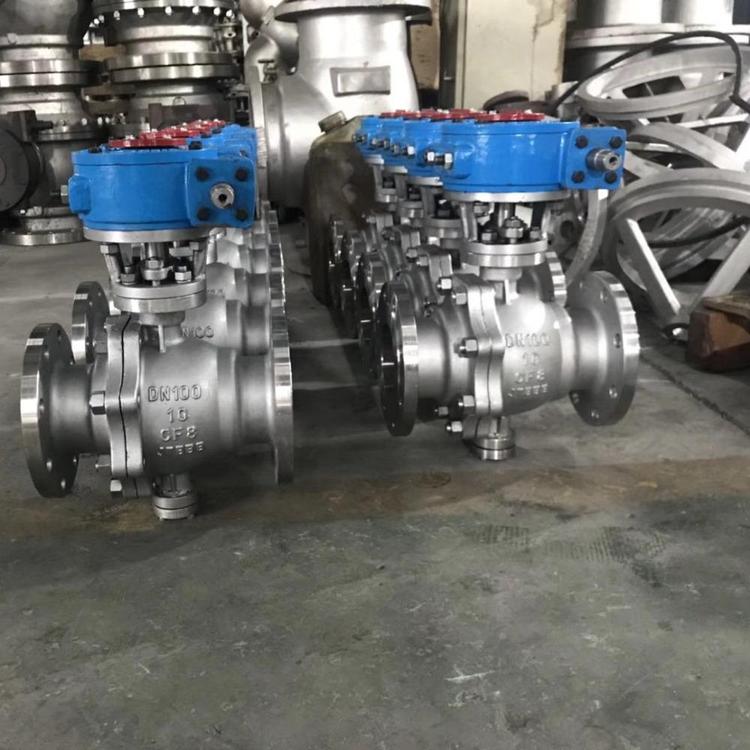

產品名稱 | Q47F、Q47H、Q47Y固定式球閥 |
產品型號 | Q47F、Q47H、Q47Y |
公稱通徑 | DN25-600 |
壓力范圍 | 1.6MPa-10.0MPa |
閥體材質 | 鑄鋼、鍛鋼、不銹鋼 |
“固定球閥”是專業制造商。我廠自主開發生產的“球閥”質量可靠,價格合理,售后服務完善。“固定球閥”適用于各種輕重工業和建筑管道。其品質可以全球共享!【球閥】廣泛應用于化工、石油化工、石油、造紙、礦山、電力、液化氣、食品、制藥、給排水、市政、配套機械設備、電子工業、城市建設等領域。
(1)流體阻力小,全通徑球閥基本無流動阻力。
(2)結構簡單,體積小,重量輕。
(3)嚴密可靠。它有兩個密封面,目前球閥的密封面材料廣泛采用各種塑料,密封性能好,可以實現完全密封。它也被廣泛應用于真空系統。
(4)操作方便,開合快速,全開全關只需90旋轉,便于遙控。
(5)維修方便,球閥結構簡單,密封圈一般可移動,拆卸更換方便。
(6)當閥門全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會造成閥門密封面的侵蝕。
(7)用途廣泛,從幾毫米到幾米,從高真空到高壓。(8)球閥可用于懸浮固體顆粒的介質,因為它在開啟和關閉時具有擦拭特性。
固定式球閥是新一代高性能球閥,適用于長輸管道和一般工業管道。其強度、安全性和耐惡劣環境性在設計中得到特別考慮,適用于各種腐蝕性和非腐蝕性介質。與浮動球閥相比,工作時,閥前流體壓力對球體產生的作用力完全傳遞給軸承,使球體不會向閥座移動,所以閥座不會承受過大的壓力,因此固定球閥扭矩小,閥座變形小,密封性能穩定,使用壽命長,適用于高壓大直徑場合。先進的彈簧預座組件,具有自緊特性,實現上游密封。每個閥門有兩個閥座,可以在每個方向密封,因此安裝是雙向的,沒有流量限制。
技術參數:
該閥為二片式和三片式閥體結構,中間法蘭用螺栓連接,密封件嵌在不銹鋼環內,用增強聚四氟乙烯密封,鋼環背面無彈簧,保證閥座緊貼球體并保持密封。上下閥桿沒有聚四氟乙烯軸承,減少了摩擦,操作省力。小軸底部沒有調整件,保證球與密封圈的接合位置。全直徑:閥門的流量孔徑與管道內徑一致,便于管道清洗。
適用介質:水、氣、油品、天然氣和酸堿腐蝕介質。
適用溫度:-196 ~ 350
驅動方式:手動、氣動、電動、液壓等。
公稱尺寸:DN25-8001' ~ 32 '
(1)省力操作:滾珠由上、下軸承支撐,減少摩擦,消除進口壓力推動滾珠和密封座形成巨大密封載荷而產生的過大扭矩。
(2)密封性能可靠:不銹鋼閥座內嵌有聚四氟乙烯單材料密封圈,金屬閥座末端設有彈簧,保證密封圈有足夠的預緊力。當閥門的密封面在使用過程中磨損時,閥門會在彈簧的作用下繼續保證良好的密封性能。
(3)防火結構:為了防止聚四氟乙烯密封圈因突然發熱或火災而燒毀,導致大量泄漏,助長火災,在球體和閥座之間設置防火密封圈。當密封圈燒壞時,閥座密封圈在彈簧力的作用下迅速被推到球體上,形成金屬對金屬的密封和ach
(5)排水管路:排水管L設置在閥體上下,可以檢查閥座是否泄漏。當閥門在運行中全開或全關時,可以將中間腔內的壓力去掉,直接更換填料;它可以排出中間空腔中的滯留物,減少介質對閥門的污染。輔助印章設置系統(訂購時請說明)
(6)閥門設計有輔助閥座緊急密封系統。一旦密封件損壞或因緊急情況而無法密封,可以通過輔助密封系統向密封面注入相應的密封劑來修復密封面,實現緊急密封。當被輸送介質不干凈或含有少量顆粒時,為了保護密封面,保證密封可靠,也可在裝置內注入相應的清洗劑或潤滑劑,對密封面進行清洗。
(7)廣泛用于切斷或循環食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管道介質。該裝置也可以注射相應的清潔劑或潤滑劑來清潔密封表面。
序號 | 零件名稱 | 材質 | |
GB | ASTM | ||
1 | 閥體 | WCB | A2116-WCB |
2 | 彈簧 | 60Si2aMn | AISI 9260 |
3 | 密封圈 | PTFE | PTFE |
4 | 墊片 | PTFE | PTFE |
5 | 排污螺母 | 25 | A105 |
6 | "0" 型密封圈 | 橡膠 | 橡膠 |
7 | 底蓋 | 25 | A105 |
8 | 螺釘 | 35 | A193-B7 |
9 | 固定軸 | 1Cr13 | A276-410 |
10 | 滑動軸承 | PTFE& | PTFE& |
11 | 球體 | 1C18Ni9Ti | SS304 |
12 | 閥蓋 | WCB | A216-WCB |
13 | 閥座 | 25 | A105 |
14 | 閥桿 | 1Cr33 | A276-410 |
15 | 螺柱 | 35CrMoA | A193-B7 |
16 | 螺母 | 35 | A194-2H |
17 | 壓套 | 25 | A105 |
18 | 填料 | PTFE | PTFE |
19 | 支架 | WCB | A216-WCB |
20 | 填料壓蓋 | WCB | A2116-WCB |
21 | 鍵 Key | 45 | AISI C 1045 |
設計依據 | 國標系列 | 美標系列 | |
設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
連接法蘭 | GB/T9113 | ANSI B16.5、B16.47 | |
對焊端 | GB/T12224 | ANSI B16.25 | |
試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
國標固定球閥PN1.6MPa主要連接尺寸用重量:
公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
d1 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 489 | 591 | 686 | |
L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 | 1067 | 1245 | |
H | 50 | 55 | 80 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | 800 | |
手動 | H1 | 75 | 85 | 95 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 | 670 | 698 | 840 | 1050 | 1100 |
E | - | - | - | - | - | - | - | - | - | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | 83 | |
F | - | - | - | - | - | - | - | - | - | 350 | 350 | 400 | 420 | 400 | 420 | 400 | 410 | 650 | |
W | 160 | 160 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
Wt(Kg) | 4.5 | 5.7 | 7.0 | 12 | 16 | 22 | 35 | 58 | 74 | 205 | 322 | 460 | 576 | 864 | 1280 | 1600 | 1600 | 4500 | |
電動 | H2 | - | - | - | - | - | - | - | - | 554 | 600 | 652 | 760 | 770 | 830 | - | 940 | 940 | 1115 |
L1 | - | - | - | - | - | - | - | - | 235 | 235 | 235 | 259 | 400 | 400 | - | 410 | 410 | 410 | |
氣動 | H3 | 215 | 240 | 264 | 274 | 379 | 389 | 479 | 552 | 666 | 736 | 926 | 1059 | 1127 | 1393 | 1468 | 1538 | 1538 | 1450 |
L2 | 200 | 270 | 270 | 270 | 405 | 405 | 576 | 576 | 776 | 776 | 776 | 1060 | 1060 | 1360 | 1360 | 1360 | 1360 | 2840 |
PN2.5MPa主要連接尺寸用重量:
公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
d1 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 337 | 387 | 438 | 489 | 591 | 686 | |
L | 165 | 180 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 502 | 568 | 648 | 762 | 838 | 914 | 991 | 1143 | 1346 | |
H | 50 | 55 | 80 | 102 | 114 | 127 | 152 | 184 | 219 | 273 | 360 | 395 | 430 | 470 | 550 | 580 | 700 | 800 | |
手動 | H1 | 75 | 85 | 95 | 107 | 125 | 152 | 178 | 300 | 330 | 398 | 495 | 580 | 625 | 670 | 698 | 840 | 1050 | 1100 |
E | - | - | - | - | - | - | - | - | - | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | 83 | |
F | - | - | - | - | - | - | - | - | - | 350 | 350 | 420 | 420 | 400 | 400 | 400 | 410 | 650 | |
W | 160 | 160 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
Wt(Kg) | 4.5 | 5.7 | 7.0 | 15 | 24 | 30 | 55 | 87 | 118 | 255 | 370 | 533 | 640 | 1030 | 1524 | 2100 | 4200 | 5300 | |
電動 | H2 | - | - | - | - | - | - | - | - | 235 | 235 | 400 | 400 | 410 | 410 | - | 420 | 690 | 690 |
L1 | - | - | - | - | - | - | - | - | 74 | 350 | 350 | 420 | 420 | 400 | - | 400 | 410 | 650 | |
氣動 | H3 | 215 | 240 | 264 | 340 | 379 | 452 | 479 | 646 | 666 | 814 | 1002 | 1059 | 1150 | 1205 | 1250 | 1295 | 1390 | 1470 |
L2 | 200 | 270 | 270 | 405 | 405 | 574 | 574 | 756 | 756 | 1060 | 1060 | 1060 | 1360 | 1360 | 2840 | 2840 | 3300 | 3300 |
PN6.4MPa主要連接尺寸及重量:
公稱通徑DN | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | |
d1 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 337 | 387 | 489 | 591 | 686 | |
L | 292 | 330 | 356 | 406 | 495 | 597 | 673 | 762 | 826 | 902 | 1054 | 1232 | 1397 | |
H | 114 | 124 | 133 | 159 | 250 | 294 | 395 | 445 | 500 | 530 | 660 | 800 | 900 | |
手動 | H1 | 108 | 155 | 197 | 235 | 300 | 374 | 445 | 512 | 550 | 615 | 810 | 1010 | 1180 |
E | 116 | 116 | 116 | 116 | 116 | 171 | 171 | 257 | 257 | 257 | 150 | 83 | 123 | |
F | 350 | 350 | 350 | 350 | 350 | 420 | 420 | 400 | 400 | 400 | 410 | 650 | 735 | |
W | 600 | 600 | 600 | 600 | 600 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | |
Wt(Kg) | 23 | 35 | 49 | 91 | 192 | 355 | 640 | 880 | 1100 | 1540 | 2800 | 5300 | 5700 | |
電動 | H2 | - | - | - | - | 554 | 574 | 731 | 771 | 867 | 802 | 979 | 1085 | 1148 |
L1 | - | - | - | - | 235 | 235 | 400 | 400 | 410 | 410 | 420 | 690 | 690 | |
氣動 | H3 | 340 | - | - | 479 | 666 | 895 | 1002 | 1059 | 1160 | 1250 | 1320 | 1470 | 1520 |
L2 | 405 | - | - | 576 | 756 | 1060 | 1060 | 1360 | 1360 | 2840 | 2840 | 3300 | 3300 |
