Q41F-16P不銹鋼浮動球閥

型號:Q41F-16P
閥體材質:CF8/CF3/CF8M/CF3M
溫度:≤120℃
規格:DN15-DN200
驅動方式:手動控制,電動控制,氣動控制
介質:水,氣體、油品等

詳情介紹

  一、產品用途

  Q41F 型 PN16~PN64 法蘭球閥用于 Class150~Class1500、PN16~PN64、JIS10K~JIS20K 的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì),選用不同的材質,可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。

  二、產品特點

  1、在各種閥門中,球閥的流動阻力***小,全徑球閥打開時,球體通道、閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過

  2、球閥旋轉90°即可全關全開,啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝

  三、性能參數

型號

Q41F-16C

Q41F-16P

Q41F-25C

Q41F-25P

工作壓力(MPa)

1.6~2.5

適用溫度(℃)

≤180

適用介質

水、蒸汽、油品

弱腐蝕性介質

材料

閥體、閥蓋

碳素鋼鑄鋼

鉻鎳系不銹鋼

球體、閥桿

鉻/鉻鎳/鉻鎳鉬系不銹鋼

鉻鎳系不銹鋼

密封圈

柔性石墨墊圈/316+柔性石墨墊圈

填料

聚四氟乙烯

  四、主要連接尺寸

公稱通徑DN

主要外形連接尺寸

L

D

D1

D2


Z-d

H

W

Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P

15

130

95

65

45

14

4-14

78

140

20

140

105

75

55

14

4-14

84

160

25

150

115

85

65

14

4-14

95

180

32

165

135

100

78

16

4-18

150

250

40

180

145

110

85

16

4-18

150

300

50

200

160

125

100

16

4-18

170

350

65

220

180

145

120

18

4-18

195

350

80

250

195

160

135

20

8-18

215

400

100

280

215

180

155

20

8-18

250

500

125

320

145

210

185

22

8-18

265

600

150

360

280

240

210

24

8-23

270

800

200

400

335

295

265

26

12-23

330

800

250

530

405

355

320

30

12-25

450

1300

Q41F-16C Q41F-16P Q641F-16C Q641F-16P Q9B41F-16C Q9B41F-16P

15

130

95

65

45

16

4-14

103

100

20

140

105

75

55

16

4-14

112

160

25

150

115

85

65

16

4-14

123

160

32

165

135

100

78

18

4-18

150

250

40

180

145

110

85

18

4-18

156

250

50

200

160

125

100

20

4-18

172

350

65

220

180

145

120

22

8-18

197

350

80

250

195

160

135

22

8-18

222

450

100

280

230

190

160

24

8-23

253

450

125

320

270

220

188

28

8-25

275

600

150

360

300

250

218

30

8-25

286

800

200

400

360

310

278

34

12-25

340

1200

250

530

425

370

332

36

12-30

470

1400

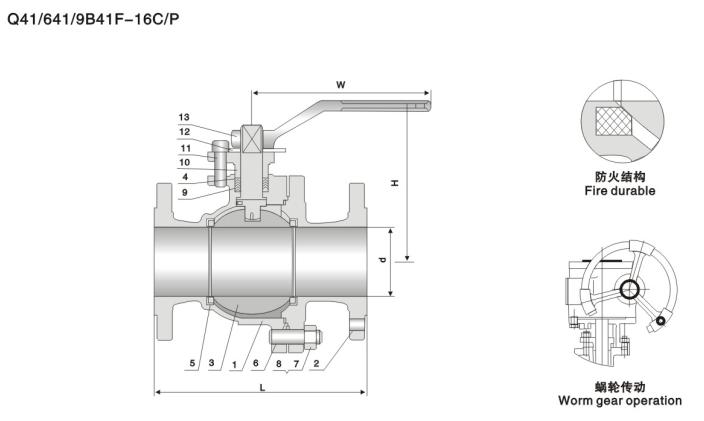

  五、【結構圖片】

不銹鋼浮動球閥(圖1)
