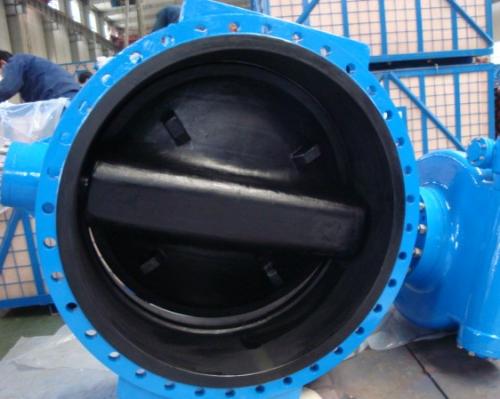

法蘭軟密封蝶閥型號：D41X、D341X中線軟密封蝶閥是管道首選的常規蝶閥，結構簡單，流阻系數小，具有直流特性，無雜物。并且具有重量輕、安裝方便、驅動扭矩小的優點。該閥不僅可以切斷介質，還可以調節介質的流速。根據用戶要求，驅動裝置可手動、電動和氣動操作。不同材質的零件和不同材質的密封圈可以適應不同的介質和工作條件，從而達到性價比***佳的效果。
使用條件軟密封蝶閥適用于溫度120或150，公稱壓力1.6兆帕的給排水、污水、食品、供熱、燃?xì)?、船舶、水電、冶金、能源系統、紡織等行業，尤其適用于雙向密封和閥體易生銹的場合，用作流量調節和截流介質。
1、它小巧輕便，易于拆卸和維護，可以安裝在任何位置。
2、結構簡單緊湊，操作扭矩小，90度旋轉開啟快。
3.流量特性趨于平直，調節性能良好。
4.蝶板與閥桿之間的連接采用無銷結構，克服了可能出現的內部泄漏點。
5.蝶板外圓采用球形，提高了密封性能，延長了閥門的使用壽命，在壓力下啟閉5萬次以上仍保持零泄漏。
6.密封件可更換，密封可靠，實現雙向密封。
7.蝶板可根據用戶要求噴涂涂層，如尼龍或聚四氟乙烯。

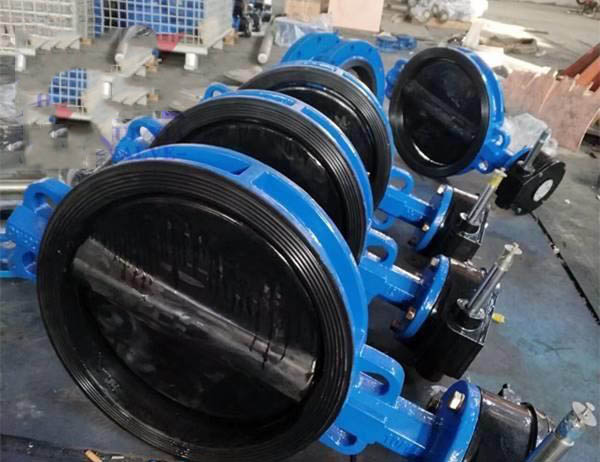

8.閥門可設計為法蘭連接和對接夾連接。
9.驅動模式可以是手動、電動或氣動。
線性軟密封蝶閥
1、密封結構。普通直線蝶閥，
2。復合閥座直線蝶閥。帶蝶板的蝶閥。
密封副的結構如下：蝶板的旋轉中心(即閥桿的中心)位于閥體的中心線和蝶板密封面的截面上。閥座由合成橡膠制成。關閉時，蝶板的外密封面擠壓合成橡膠閥座，使閥座彈性變形，形成彈力作為密封比壓，保證蝶閥的密封。
密封結構采用聚四氟乙烯和合成橡膠形成復合閥座，其特點是閥門的彈性仍然由合成橡膠提供，利用聚四氟乙烯摩擦系數低、不易磨損和老化的特點，延長蝶閥的使用壽命。
其密封原理和結構特點與普通中線蝶閥相同。密封結構采用聚四氟乙烯、合成橡膠和酚醛樹脂形成復合閥座，使閥座具有彈性，強度更好。同時，蝶板完全涂有聚四氟乙烯，具有很強的耐腐蝕性。其密封原理和結構特點與普通中線蝶閥相同。
閥門材料：灰鑄鐵(HT200、HT250)、球墨鑄鐵(QT400、QT450)、碳鋼(WCB、WCC、LCB)、鉻鉬鋼(WC5、WC6、WC9)、合金鋼不銹鋼(CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr1。內部零件材料：不銹鋼(2Cr13、1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、304L、316L)、碳鋼、鉻鉬鋼和特殊鋼
