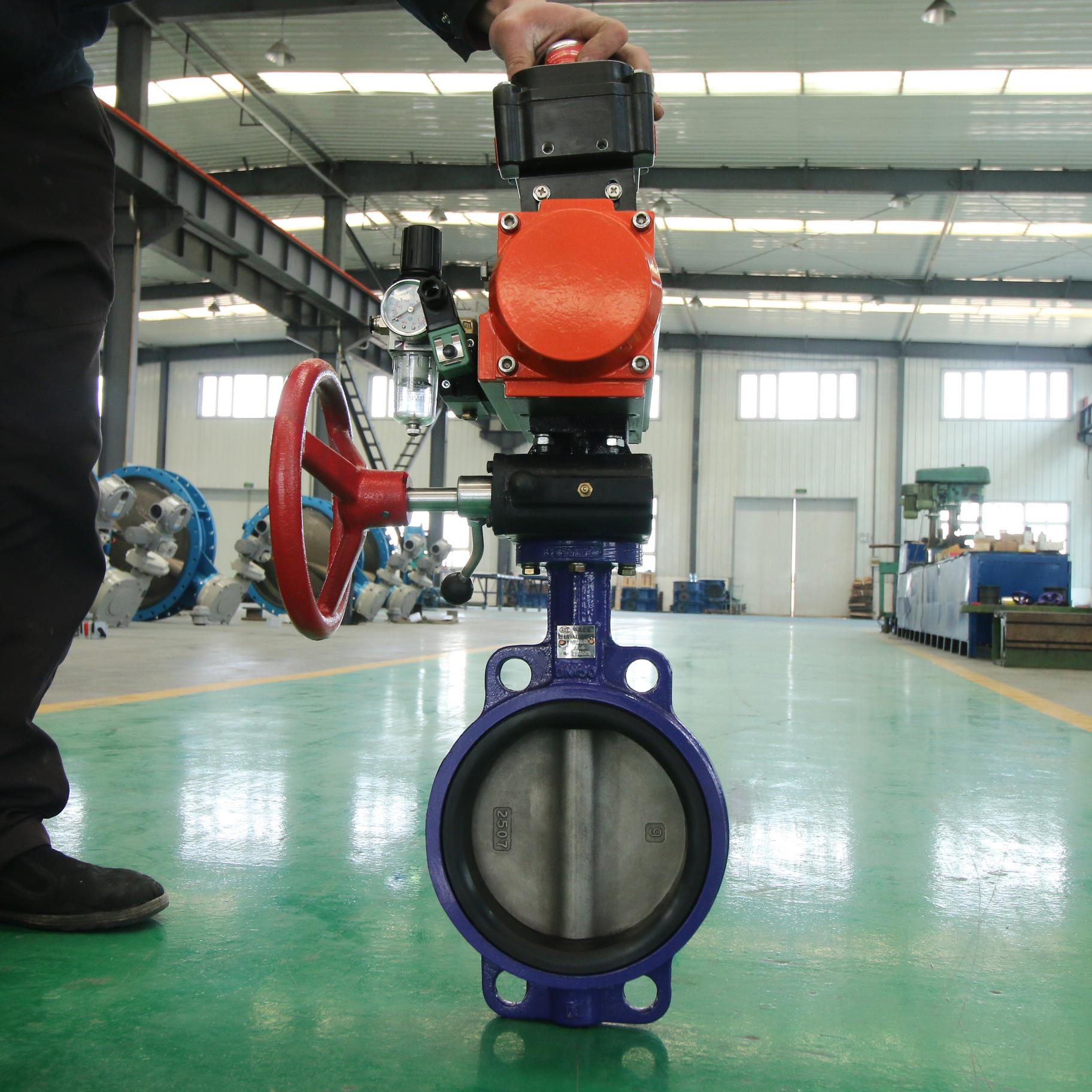

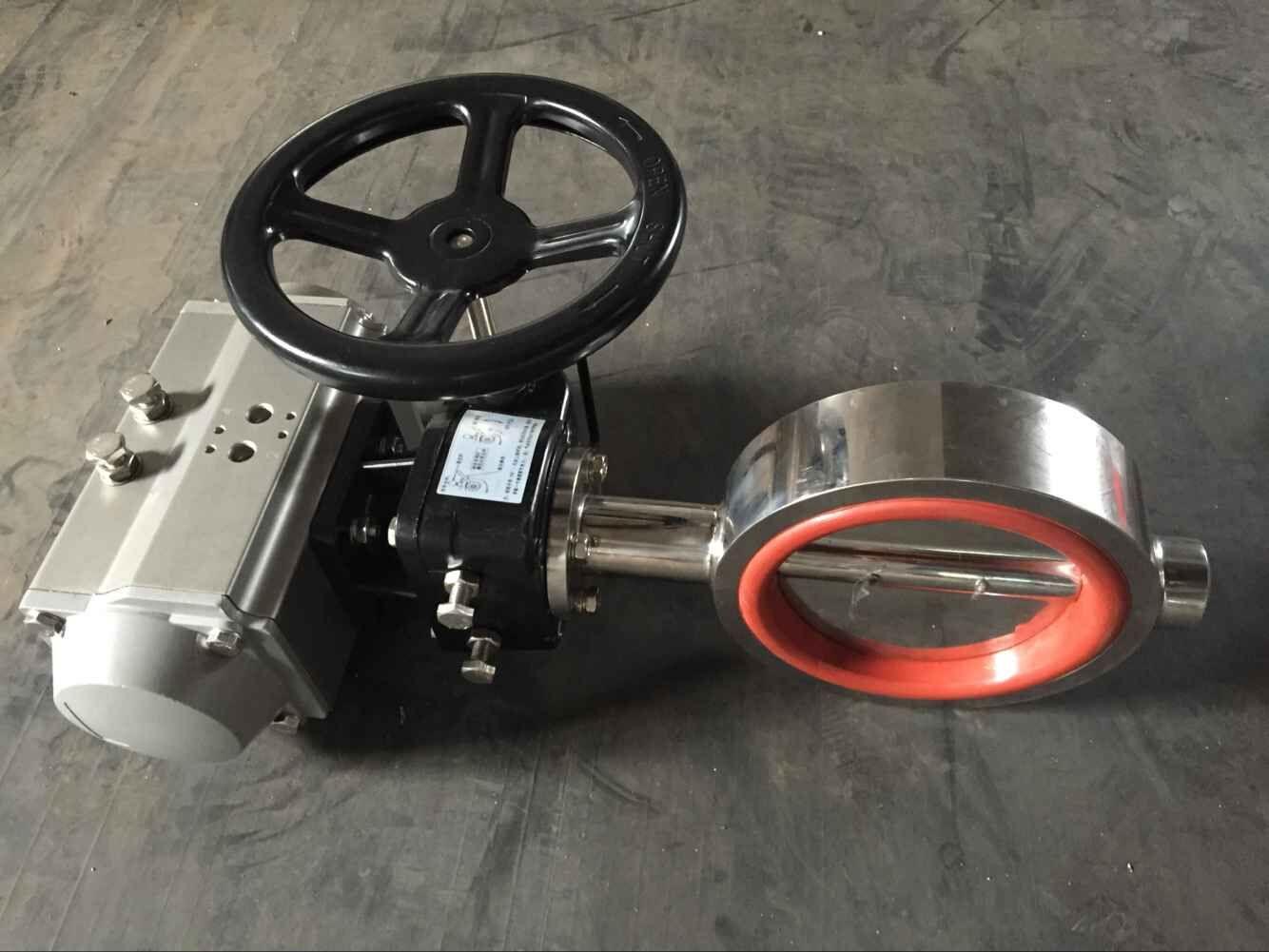

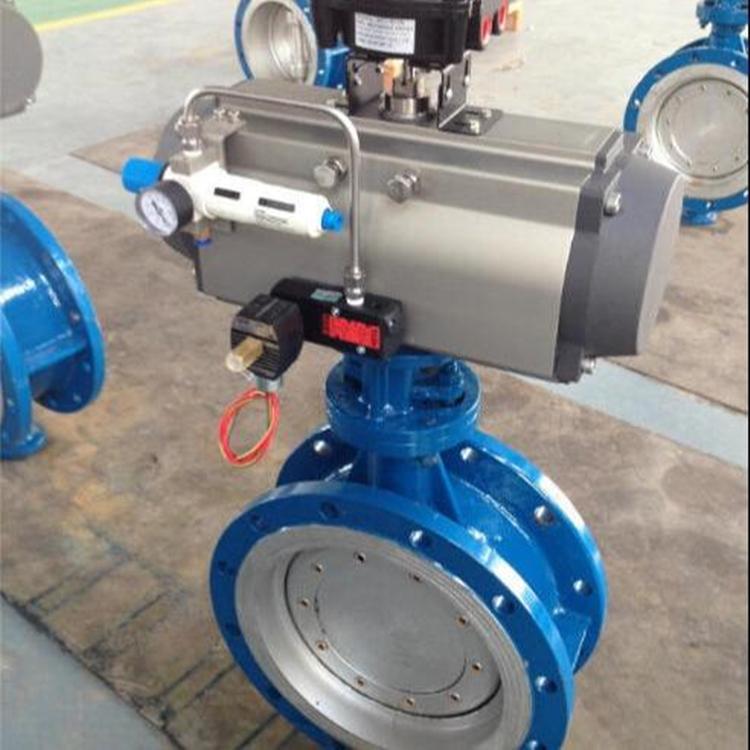

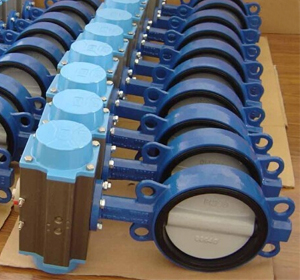

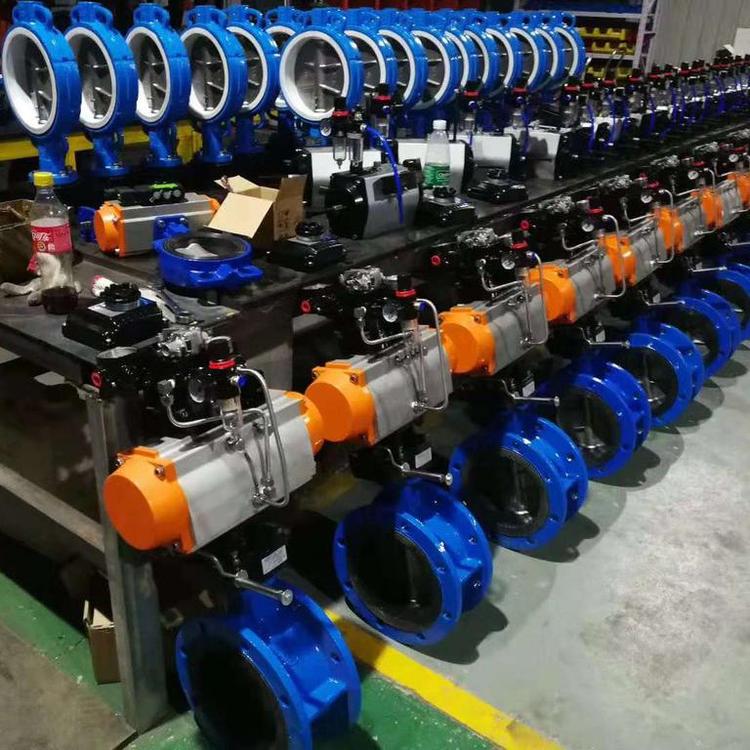

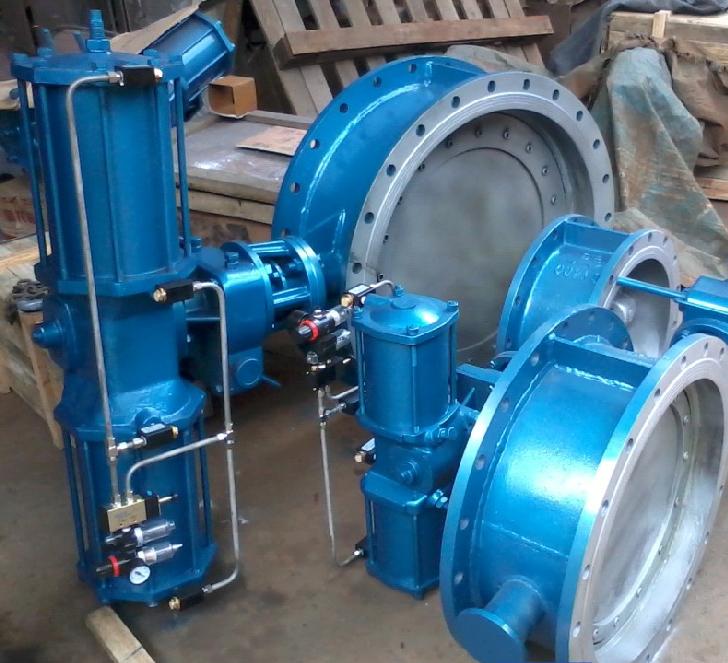

D671X防爆氣動軟密封蝶閥由橡膠密封蝶閥、碳鋼或不銹鋼閥板和閥桿組成。適用于溫度120的給排水及燃?xì)夤艿?，如食品、醫藥、化工、石油、電力、紡織、造紙等。它的主要特點是：
1.設計新穎合理，結構獨特，重量輕，開合快捷。
2.操作扭矩小，操作方便，省力靈巧。
3.它可以安裝在任何位置，便于維護。
設計標準：GB/T2238-1989
法蘭連接尺寸為： GB/t 9113.1-2000;GB/t 9115.1-2000;JB78
結構長度為：GB/T12221-1989
壓力試驗： GB/t 13927-1992;JB/T9092-1999
根據不同控制和要求可選擇下列附件：
切斷型附件：防爆單電控電磁閥、防爆雙電控電磁閥、防爆限位開關回訊器。
調節型附件：防爆電氣定位器、防爆氣動定位器、防爆電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
公稱通徑 | DN（mm） | 50-2000 | ||
公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | |
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
零件名稱 | 材料 |
閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨O |
四、蝶閥密封材料的選擇和使用溫度
材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
耐***高溫度 | 82 | 93 | 150 | 232 | 250 | 204 | 85 | 93 |
耐***低溫度 | -40 | -40 | -40 | -268 | -70 | -23 | -20 | -73 |
適用工作溫度 | 0~+80 | -20~+82 | -40~+125 | -30~+150 | -70~+150 | -23~+150 | -20~+85 | -30~+93 |
