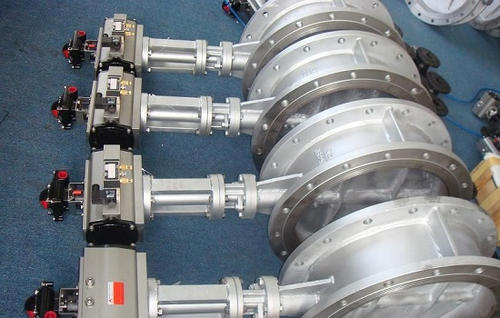

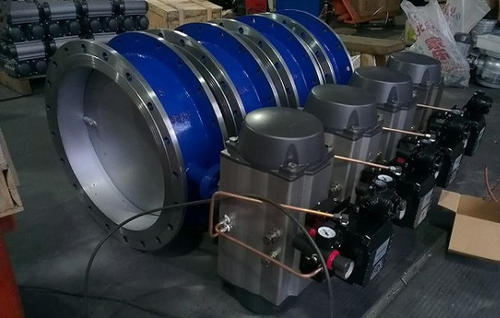

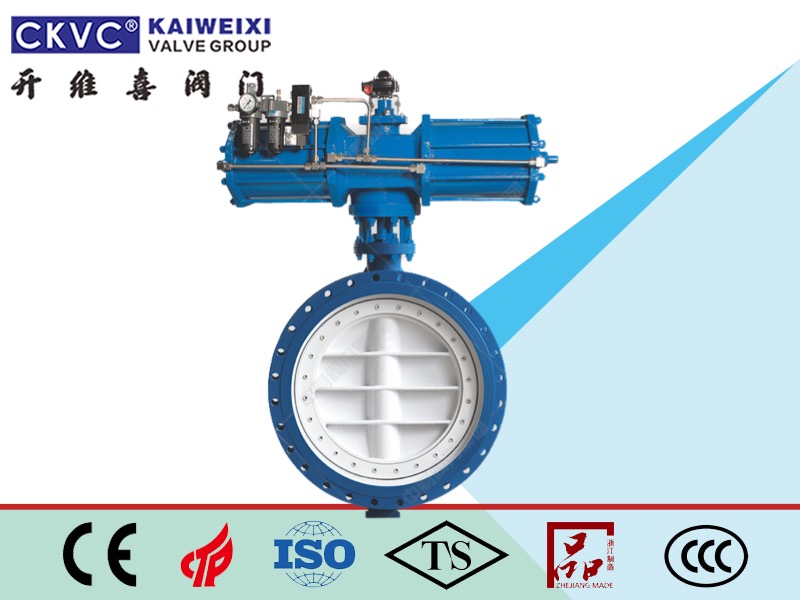

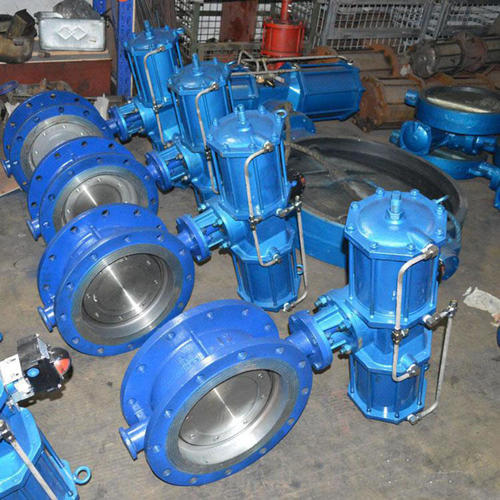

氣動蝶閥由進口氣動執行機構和三個偏心密封蝶閥體組成。氣動蝶閥結構簡單緊湊，加工方便，易于制成大直徑，具有自清洗功能，阻力系數小，流量大?？赏ㄟ^增加閥門定位器、輸入控制信號(4-20mA)和0.4-0.7兆帕的氣源來控制.氣動蝶閥適用于懸浮顆粒流體和稠濁漿液的調節。清潔介質可以使用閥板和軟密封(橡膠圈和四氟圈)來減少泄漏(零泄漏)，三重偏心硬密封閥體可以在高溫高壓條件下使用。氣動蝶閥是自動控制系統中調節流量和切斷流體的***佳裝置。因此，氣動蝶閥廣泛應用于冶金、電力、石油、化工、空氣、燃?xì)?、可燃?xì)怏w、給排水等具有腐蝕性介質的管道中。
1、閥體
閥體形式 | 直通鑄造蝶閥 |
公稱通徑 | DN50-600mm |
公稱壓力 | PN1.0、1.6、2.5MPa |
法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
連接形式 | 法蘭式、對夾式、焊接式 |
閥蓋形式 | 一體式 |
壓蓋型式 | 壓蓋壓緊式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
執行器型號 | GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
供氣壓力 | 400700KPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30+70 |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
回差 | 帶定位器：小于全行程的2% |
基本誤差 | 帶定位器：小于全行程的2% |
泄露量l/h | 符合ANSI B16.104 IV級標準 |
可調范圍R | 50：1 |
零件名稱 | 材料名稱 |
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
密封圈 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 聚四氟乙烯、柔性石墨 |
公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 |
L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 |
H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 |
n-d | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 |
H1 | 根據所配執行機構而定 | |||||||||||||
A、A1 | 根據閥門所需力矩而定，配置執行器型號不同，外形尺寸也不相同 | |||||||||||||
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
注意：表中的尺寸是沒有標準附件的數據。此外，由于產品改進的技術創新參數可能會有所變化，請咨詢公司技術部了解***新數據。
