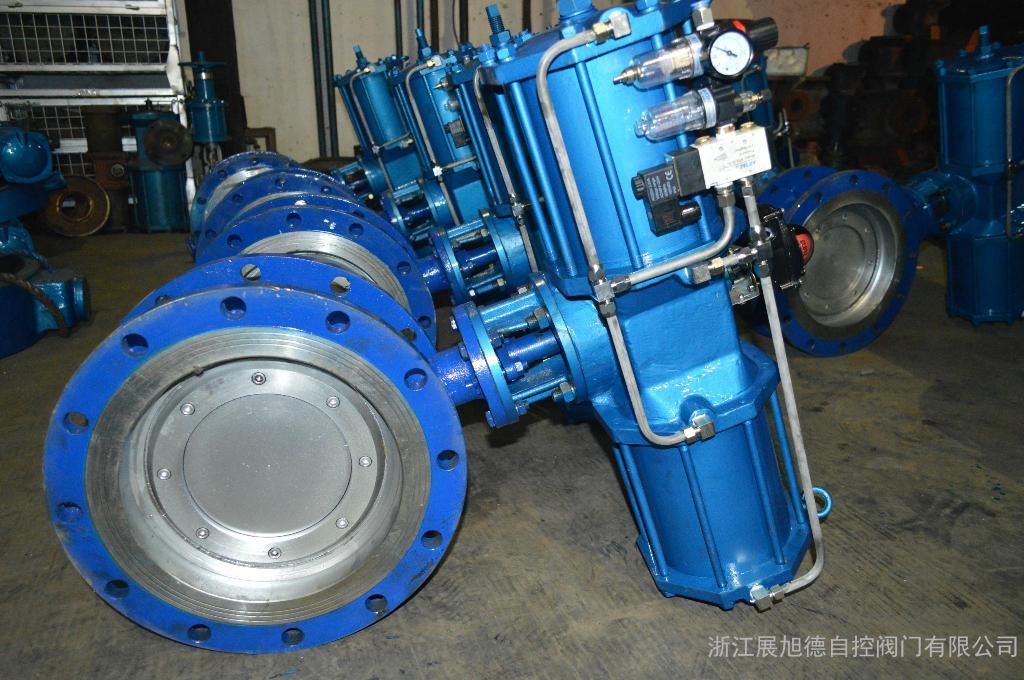

防爆氣動蝶閥主要由氣動執行機構和蝶閥，以及防爆電磁換向閥、防爆限位開關、防爆定位器、手動操作機構等附件組成。根據連接形式的不同，可分為法蘭式和對夾式。根據所用密封材料的不同，可分為硬密封（高溫高壓）和軟密封（常溫常壓）。氣動防爆蝶閥主要用于切斷介質。也可根據工況配置閥門定位器，輸入4-20mA模擬量和0.4-0.7mpa氣源壓力，調節和控制介質流量和壓力。
氣動防爆蝶閥適用于易燃易爆氣體、液體、粉塵等介質，防爆等級為exdii BT4防爆型?？蓮V泛應用于給排水、污水、水處理、環保、食品、供熱、燃?xì)?、船舶、水電、冶金、能源系統、輕紡等行業。
反饋裝置：又稱限位開關、遠程反饋開關信號（普通型、防爆型可選）；
電磁閥：雙作用二位五通，單作用二位三通（普通，防爆；各種電壓可用）；
三聯：穩定過濾氣源；
手輪機構：氣源故障時，轉動手輪機構，實現手動啟閉閥門；
電動氣動定位器：輸入4~20mA信號，實現閥門調節功能（普通、防爆可選）。
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -30～+70℃ |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL) |
可配附件 | 防爆定位器、防爆電磁閥、空氣過濾減壓器、保位閥、防爆行程開關、防爆閥位傳送器、手輪機構等 |
