氣動蝶閥的主要優點是結構簡單、體積小、重量輕、成本低。氣動蝶閥尤其引人注目。安裝在高空隧道內，通過二位五通電磁閥操作方便，還可以調節流動介質。流體阻力小，中大口徑氣動蝶閥全開時有效流通面積大，啟閉快捷省力。旋轉圓盤扳手90度即可完成開啟和關閉。由于蝶形扳手在轉軸兩側的介質作用力接近相等，產生的扭矩方向相反，所以開合扭矩小，在低壓下也能實現良好的密封。蝶閥的密封材料是丁晴橡膠、氟橡膠、食用橡膠，內襯四氟乙烯，密封性能好。其中，硬密封蝶閥是一種軟硬結合的金屬薄片，金屬的重量很大
折疊的工作原理

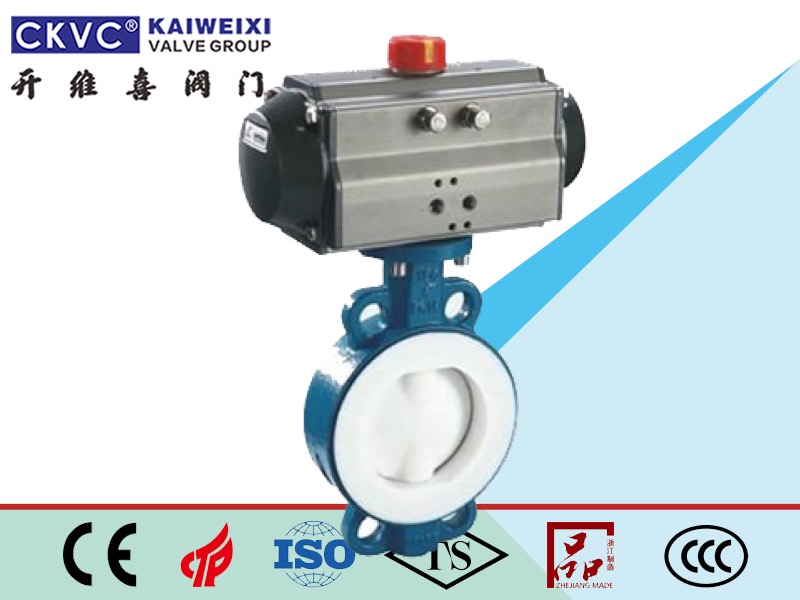

塑料氣動蝶閥
氣動蝶閥是利用一個隨閥門旋轉的圓形蝶板來開啟和關閉，從而實現啟動動作。氣動閥主要用作截止閥，也可以設計成具有調節或調節分段閥和分段閥的功能。蝶閥越來越多地應用于低壓大、中直徑管道。
蝶閥結構簡單，體積小，重量輕，只由幾個零件組成。而且只需旋轉90度即可快速開合，操作簡單。同時，電動閥具有良好的流體控制特性。當?shù)y處于全開位置時，當介質流過閥體時，蝶板的厚度為單一阻力，所以閥門引起的壓降
很小，所以有更好的流量控制特性。蝶閥有彈性密封和金屬密封。彈性密封閥，密封圈可以嵌在閥體上，也可以貼在蝶板的外圍。

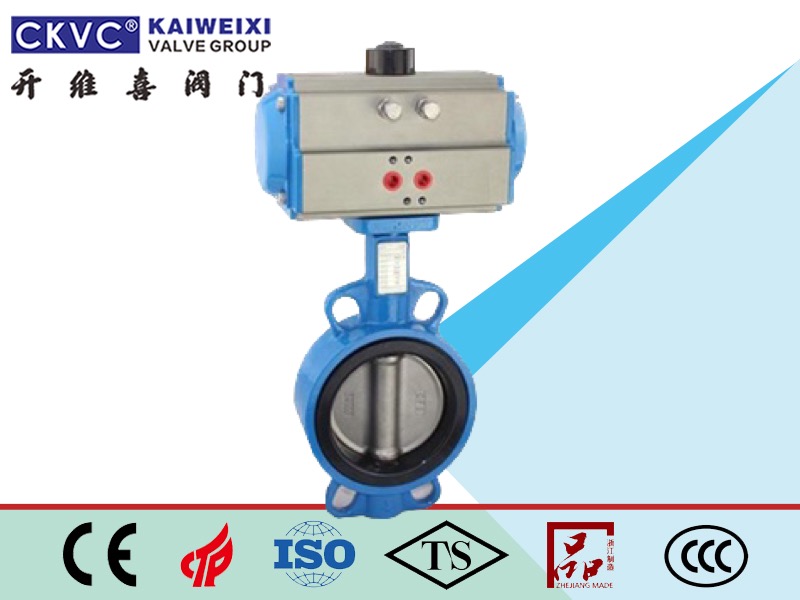

鋁合金氣動蝶閥
如果蝶閥需要用作流量控制，正確選擇閥門的尺寸和類型是很重要的。蝶閥的結構原理特別適用于制造大直徑閥門。蝶閥不僅廣泛應用于石油、天然氣、化工、水處理等一般行業，也廣泛應用于火電廠冷卻水系統。
折疊特性
1、小巧輕便，拆裝維修方便，可安裝在任何位置。
氣動蝶閥
2、結構簡單緊湊，操作扭矩小，90度旋轉開啟快。
3.流量特性趨于平直，調節性能良好。
4.蝶板與閥桿之間的連接采用無銷結構，克服了可能出現的內部泄漏點。
5.蝶板外圓采用球形，提高了密封性能，延長了閥門的使用壽命，在壓力下啟閉5萬次以上仍保持零泄漏。
6.密封件可更換，密封可靠，實現雙向密封。
7.蝶板可根據用戶要求噴涂涂層，如尼龍或聚四氟乙烯。
8.閥門可設計為法蘭連接和對接夾連接。
9.驅動模式可以是手動、電動或氣動。
折疊執行器
采用新系列燃?xì)廨啓C(jī)氣動執行器，具有雙作用和單作用(彈簧復位)，齒輪傳動，安全可靠;
大口徑閥門采用系列AW氣動執行機構撥叉驅動，結構合理，輸出扭矩大，有雙作用和單作用
氣動蝶閥
1.齒輪式雙活塞氣動蝶閥，輸出扭矩大，體積小。
2.圓柱體用鋁和金制成，重量輕，外形美觀。
3.手動操作機構可安裝在頂部和底部。
4.機架連接可以調節開啟角度和額定流量。
5.蝶閥執行機構可選擇現場信號反饋指示和各種附件，實現自動操作。
6.IS05211標準連接為產品安裝和更換提供了方便。
