　　一、產品用途

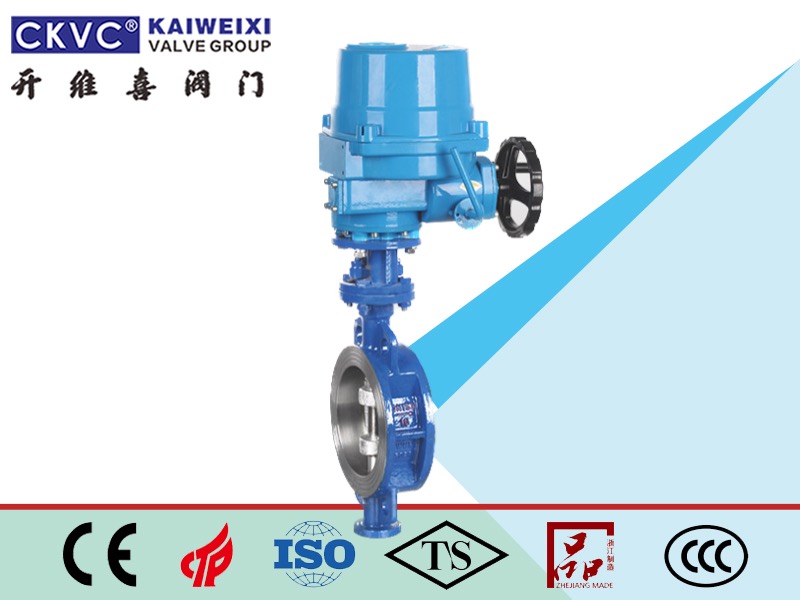

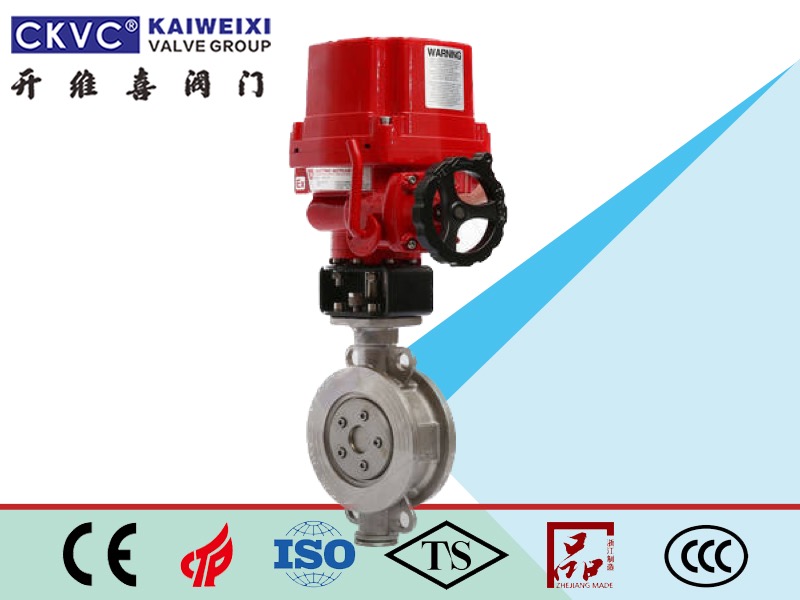

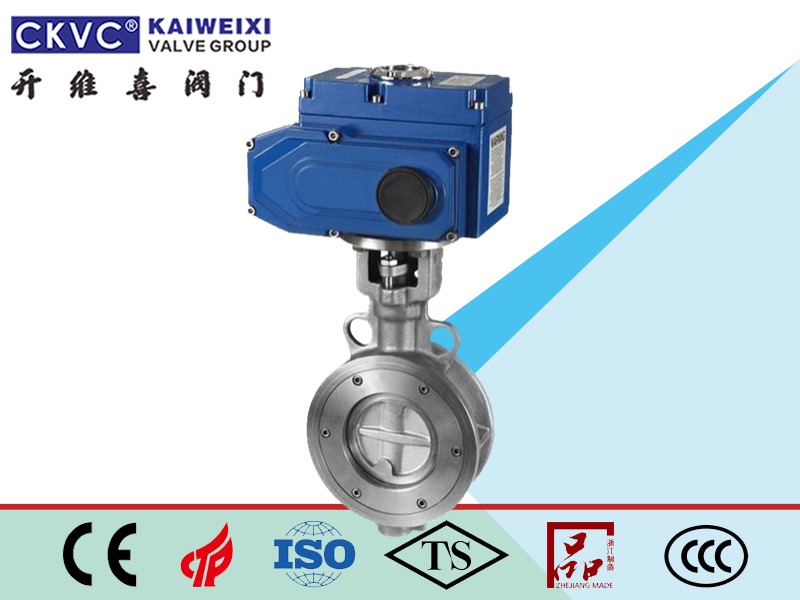

　　D73H、D373H、D673H、D973H PN10~PN100三偏心雙夾硬密封電動蝶閥采用精密J型彈性密封圈和三偏心多層金屬硬密封結構，廣泛應用于介質溫度400的工業管道，如冶金、電力、石油化工、給排水、市政建設等。

　　常見的三偏心雙夾硬密封電動蝶閥有：d973h-6、d973h-10、d973h-16、d973h-25、d973h-40、d973h-64、d973h-100、d973y-6、d973y-10、d973y-16等

　　1.金屬多層密封蝶閥的對接卡箍連接結構簡單，安裝拆卸方便，重量輕。金屬硬密封蝶閥采用三偏心密封結構，閥座和蝶板幾乎無磨損，具有越來越緊的密封功能。

　　2.密封圈由不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點。它具有優異的密封性能，耐腐蝕，使用壽命長，無論低溫和高溫。

　　3.蝶板密封面采用堆焊鈷基硬質合金，耐磨，使用壽命長。

　　4.大型蝶板采用桁架結構，強度高，通流面積大，流阻小。

　　5.金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向限制，不受空間位置影響，可以任意方向安裝。

　　6.驅動裝置可以安裝在多個工位(旋轉90或180)，方便用戶使用。

　　設計規范：GB/T 12238 API609

　　結構長度：GB/T 12221 API609 ASME B16.10

　　法蘭連接：GB/T 9113 API609 ASME B16.5 ISO5752

　　試驗和檢驗：GB/T 13927-2000

工作壓力(MPa)		0.6~10.0 (PN6-PN100)
適用溫度()		400
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
材料	閥體	WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	蝶板	WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316鉻鉬鋼低溫鋼鎳合金 Monel
	密封面	SS+柔性石墨不銹鋼司太立合金碳化鎢鎳合金 Monel
	填料	柔性石墨 PTFE

　　結構示意圖中已經標注了以下相關尺寸，不了解可以查看。
