固定式球閥是新一代高性能球閥，適用于長輸管道和一般工業管道。它的強度、安全性和耐惡劣環境性是設計中特別考慮的，適用于各種腐蝕性和非腐蝕性介質。與浮動球閥相比，工作時，閥前流體壓力對球體產生的所有作用力都傳遞到軸承上，不會使球體向閥座移動，所以閥座不會承受過大的壓力。
固定球閥扭矩小，閥座變形小，密封性能穩定，使用壽命長，適用于高壓、大直徑場合。先進的彈簧預座組件，具有自緊特性，實現上游密封。每個閥門有兩個閥座，可以在每個方向密封，因此安裝是雙向的，沒有流量限制。該閥門通常水平安裝。

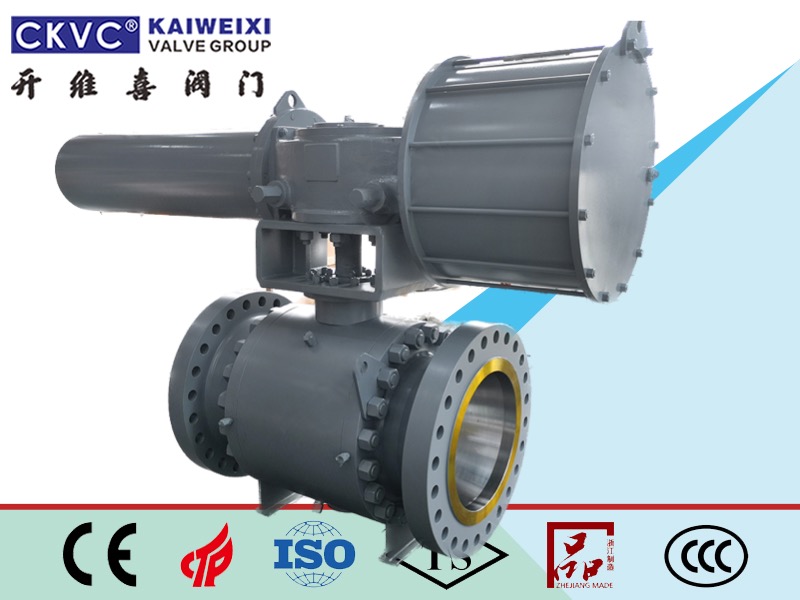

氣動固定球閥采用上下閥桿固定閥芯(軸支撐)和活動密封座設計。工作更穩定。它具有自動補償功能，當雙向密封閥座之間沒有間隙時，具有很大的剪切力和自清潔功能。特別適用于英制纖維、含有微小固體顆粒的懸浮液和粘性介質的連接和斷開。該產品可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統。
氣動固定球閥的球體由上下閥桿固定。工作時，流體壓力不會使球體向閥座移動，閥座也不會因壓力過大而變形。閥桿配有自潤滑軸承，可減少摩擦，降低開關扭矩。兩個閥座都由彈簧預加載。密封采用聚四氟乙烯嵌鋼制成，鋼圈背面設有彈簧，保證閥座靠近球體。當閥腔內壓力異常升高，超過彈簧推力時，閥座后退，脫離球體，達到自動泄壓的效果，閥座受壓后自動復位。先進的結構使固定球閥的密封性能穩定省力，使用壽命長，適用于長輸管道和一般管道。
1.氣動固定球閥采用固定球設計，相對運動部件采用摩擦系數極小的自潤滑材料，因此工作扭矩小。此外，密封脂的長期密封使操作更加靈活。
2.氣動固定球閥采用高平臺結構和ISO5211連接標準，可以使電動/氣動執行機構的安裝更加專業。
3.氣動固定球閥采用全直徑設計，流動阻力小。
4.金屬硬密封氣動固定球閥采用雙向金屬動密封結構，具有自動補償和自清洗功能，密封性能好
5.氣動固定球閥采用固定球設計，增加預緊彈簧，使球閥具有自動泄壓功能。
6.每個球閥有兩個活動密封座，可以雙向密封，安裝時不需要考慮介質的流向。
7.它具有防火防靜電結構，閥桿與閥體之間、閥桿與球體之間設有導電彈簧，以避免靜電點火點燃易燃介質。確保系統安全。
8.耐火結構雙重保護。如果密封圈因火災而燒毀，球閥的所有密封部件都可以形成金屬對金屬的硬密封結構。
9.自動減壓結構。當滯留在閥腔內的液體介質因溫度升高而汽化，腔內壓力異常升高時，腔內介質可以靠自身推力推動閥座自動泄壓，從而保證閥門的安全。
10.氣動、電動、液壓、氣動調節型和電動調節型
試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級(class) | JIS(K) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
氣密試驗 | 0.4-0.7MPa | |||||||||
注：以上參數以國家標準PN1.6MPa為準，其他壓力等級請咨詢公司技術部門，表中尺寸為無標準附件的數據，由于產品改進的技術創新參數可能發生變化，新數據請咨詢公司技術部門。.
