球閥和閘閥屬于同一類型的閥門，區別在于它的關閉部分是一個球體，球體繞閥體中心線旋轉實現啟閉。球閥主要用于切斷、分配和改變管道中介質的流向。法蘭球閥標準GB/T21465-2008 《閥門術語》定義為具有：個由閥桿驅動并繞閥桿軸線旋轉的啟閉部件(球體)的閥門。
球閥是一種應用廣泛的新型閥門，它具有以下優點：
1.流體阻力小，其阻力系數等于相同長度的管段。
2.結構簡單，體積小，重量輕。
3.緊密可靠。塑料被廣泛用作球閥的密封面材料，具有良好的密封性能，在真空系統中得到廣泛應用。
4.操作方便，開合快捷，從全開到全關只需90旋轉，方便遙控。
5.維修方便，球閥結構簡單，密封圈一般可移動，拆卸更換方便。
6.當閥門全開或全關時，球體和閥座的密封面與介質隔離，當介質通過時，不會造成閥門密封面的侵蝕。
7.應用范圍廣，從小直徑到幾毫米到幾米，從高真空到高壓。這種閥門應該水平安裝在管道中。
1.浮動球球閥
球閥的球是浮動的。在介質壓力的作用下，球體會產生一定的位移，緊緊地壓在出口端的密封面上，保證出口端的密封。浮動球閥結構簡單，密封性能好，但球體所承受的工作介質載荷全部傳遞到出口密封圈上，因此需要考慮密封圈材料能否承受球體介質的工作載荷。這種結構廣泛應用于中低壓球閥。
2.固定球球閥
球閥的球是固定的，受壓后不動。固定球閥配有浮動閥座，被介質擠壓后移動，使密封圈緊緊壓在球體上，保證密封。通常，軸承安裝在球體的上下軸上，操作扭矩小，適用于高壓大直徑閥門。為了降低球閥的工作扭矩，增加密封的可靠性，近年來出現了油封球閥，它不僅在密封面之間注入特殊的潤滑油形成油膜，而且增強了密封性能，降低了工作扭矩，更適用于高壓大直徑球閥。
3.彈性球球閥
球閥的球是有彈性的。球和閥座密封圈都是金屬材料，密封壓力很高。介質本身的壓力達不到密封要求，必須施加外力。該閥適用于高溫高壓介質。一種彈性球體，通過在球體內壁的下端開一個彈性槽而具有彈性。當通道關閉時，閥桿的楔形頭用于膨脹球體并擠壓閥座進行密封。轉動球體前先松開楔頭，球體會恢復到原來的形狀，這樣球體和閥座之間就會出現一個小間隙，可以減少密封的摩擦力
該功能徹底解決了傳統閥門密封受密封面之間摩擦影響的問題。
1.啟閉無摩擦
安裝在管道上的閥門可以直接在線檢查和維修，可以有效減少裝置的停機，降低成本。
2.上裝式結構
解決了閥內空腔介質壓力異常升高影響使用安全的問題。
3.單閥座設計
特殊結構設計的閥桿，只需一個小手輪閥門就可以輕松開啟和關閉。
4.低扭矩設計
通過閥桿提供的機械力將球楔壓靠在閥座上來密封閥門，使閥門的密封性能不受管道壓差變化的影響，在各種工況下密封性能都有可靠的保證。
5.楔形密封結構6
當球體傾斜離開閥座時，管道中的流體以360度均勻地沿著球體的密封面通過，既消除了高速流體對閥座的局部侵蝕，又沖走了密封面上的堆積，從而達到自清潔的目的。
關閉和打開過程
1.在關閉位置，球被閥桿的機械壓力壓在閥座上。
2.當手輪逆時針轉動時，閥桿向相反方向移動，底部的角平面使球體脫離閥座。
3.閥桿繼續提升，并與閥桿螺旋槽中的導向銷相互作用，因此球體開始無摩擦旋轉。
4.直到它到達全開位置，閥桿被提升到極限位置，球旋轉到全開位置。
1.關閉時，順時針轉動手輪，閥桿開始下降，球體開始旋轉離開閥座。
2.繼續旋轉手輪，閥桿受到嵌入其螺旋槽內的導向銷的作用，使閥桿和球體同時旋轉90。
3.當它即將關閉時，球已經旋轉了90，沒有接觸到閥座。
4.在手輪的***后幾圈，閥桿底部的角平面機械楔入球體，將其緊緊地壓在閥座上，以實現完全密封。
球閥只需90度旋轉和很小的轉動力矩就可以關閉。閥體完全相等的內腔為介質提供了阻力很小的直接流動通道。一般來說，球閥被認為***適合直接開啟和關閉，但***近的發展已經設計了球閥來節流和控制流量。球閥的主要特點是結構緊湊，易于操作和維護，適用于水、溶劑、酸和天然氣等常見的工作介質，也適用于氧氣、過氧化氫、甲烷和乙烯等工作條件不好的介質。球閥的閥體可以是整體的，也可以是組合的。

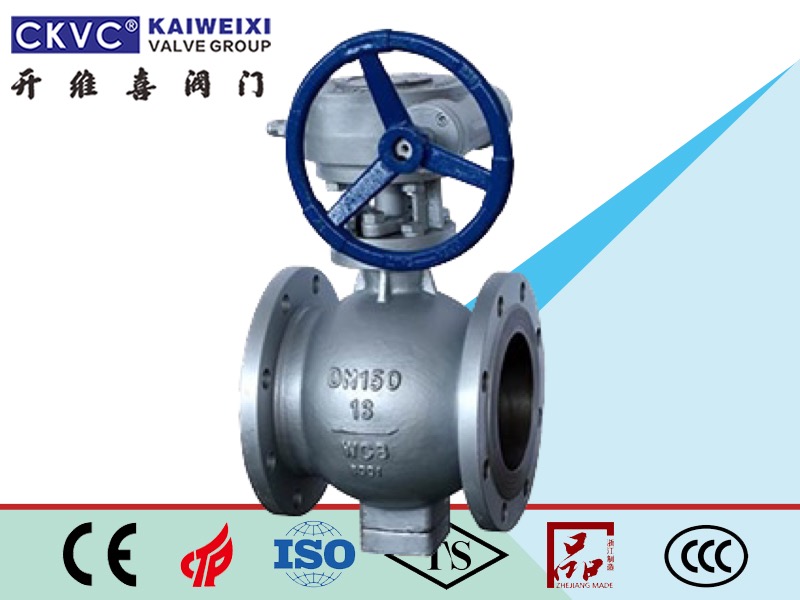

軌道球閥是一種比較新型的球閥，它具有自身結構特有的一些優點，如開關上無摩擦，密封磨損小，啟閉扭矩小。這會降低致動器的規格。多旋轉電動執行機構，介質可以調整和切斷緊密。廣泛應用于石油、化工、城市給排水等領域。
1.公稱壓力或壓力等級為： pn1.0-32.0兆帕，美國國家標準協會等級150-900和日本工業標準10-20K;
2.公稱直徑或口徑：DN6~900，NPS 1/4 ~ 36;
3.連接方法：法蘭、對焊、螺紋、承插焊接等。
4.適用溫度為：-196~ 540;
5.驅動方式為：手動、蝸輪傳動、氣動、電動、液壓、氣液聯動、電液聯動;
閥體材料為：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti。不同的材料可用于水、蒸汽、油、硝酸、乙酸、氧化介質、尿素等介質。
