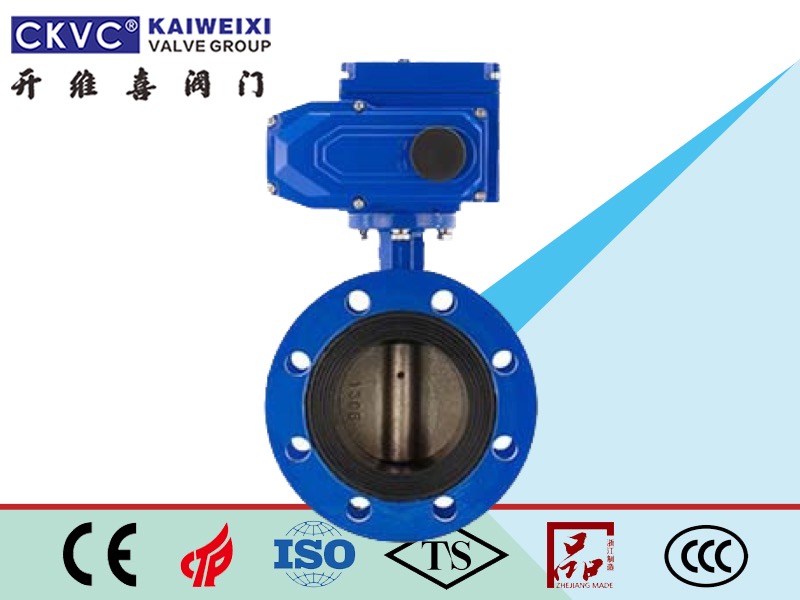

生產的電動法蘭蝶閥由旋轉電動執行器和法蘭蝶閥閥體組成。電動法蘭蝶閥結構簡單，體積小，重量輕，只由幾個零件組成。而且只需旋轉90度，閥門就可以快速開關，操作簡單。同時，該閥具有良好的流體控制特性。電動法蘭蝶閥處于全開位置時，蝶板厚度是介質流經閥體時的唯一阻力，所以閥門產生的壓降很小，因此具有良好的流量控制特性。電動法蘭蝶閥有兩種密封類型：彈性密封和金屬密封。彈性密封閥，密封圈可以嵌在閥體上，也可以貼在蝶板的外圍。一般金屬密封的閥門比彈性密封的閥門使用壽命長，但很難完全密封。金屬密封能適應較高的工作溫度，而彈性密封存在受溫度限制的缺陷。如果要求使用電動法蘭蝶閥作為流量控制，主要是正確選擇閥門的尺寸和類型。蝶閥的結構原理特別適用于制造大直徑閥門。電動法蘭蝶閥不僅廣泛應用于石油、天然氣、化工、水處理等一般行業，也廣泛應用于火電廠冷卻水系統。
公稱通徑DN(mm) | 50-1200 |
公稱壓力 | PN1.0、1.6、2.5MPa |
法蘭標準 | JB/T79、GB/T9113、HG20594-97 |
連接形式 | 法蘭式 |
閥板形式 | 垂直板式 |
流量特性 | 近似快開型 |
動作范圍 | 090 |
泄露量 | 按GB/T4213-92，為Kv值的10-4 |
基本誤差 | 2.5% |
回差 | 2.5% |
死區 | 1% (可調) |
可調范圍 | 50:1 |
配置執行機構 | 可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構 |
電源電壓 | AC220/380V，50/60Hz |
輸出力矩 | 50NM2000NM |
動作范圍 | 090 0360 |
動作時間 | 15秒/30秒/60秒 |
保護裝置 | 過熱保護 |
環境溫度 | -3060 |
手動操作 | 同附帶手柄操作 |
限位 | 電氣、機械二重限位 |
防護等級 | 相當于IP-65 |
防爆等級 | ExdII BT4；特殊要求可定制ExdII BT6 |
位置測量 | 可選裝開關或電位計 |
驅動電機 | 8W/E |
進線接口 | PE1/2〞進線線鎖 |
四、執行器特點 | |
零件名稱 | 材料名稱 |
閥體 | 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
密封圈 | 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 聚四氟乙烯、柔性石墨 |
公稱通徑DN(mm) | DN501200 | ||||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
低壓氣密試驗 | 0.50.7 | ||||
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||
適用溫度 | 碳鋼：-29600 不銹鋼：-40600 | ||||
注意：表中的尺寸是沒有標準附件的數據。此外，由于產品改進的技術創新參數可能會有所變化，請咨詢公司技術部了解***新數據。
