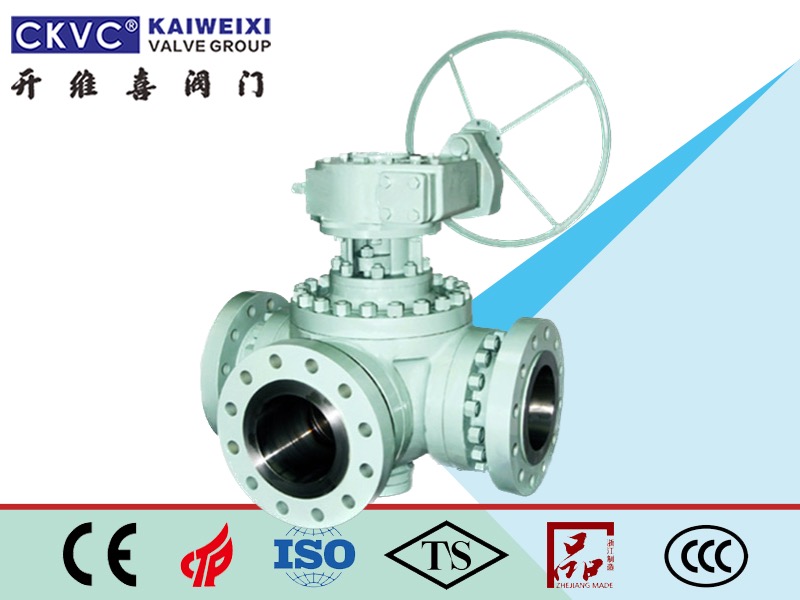

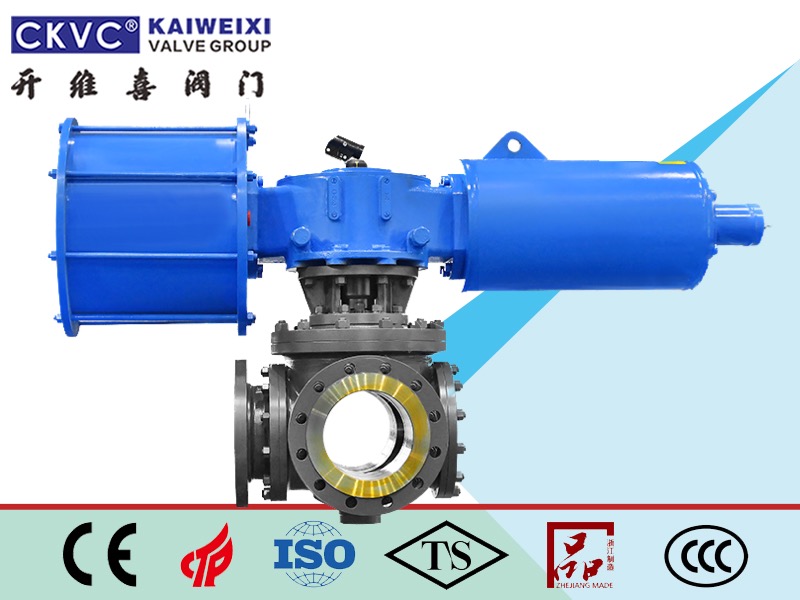

t型三通球閥是一種能使另外兩個通道連通，并能靈活控制管道內介質合流或分流的工具。
三通球閥分為L(zhǎng)型和T型。l型(Q44F)三通球閥用于切換介質的流向，可以連接兩個垂直的通道;t型(Q45F)三通球閥用于介質分流、合流和流向切換。t型三通可以使三個通道互相連通或者其中兩個通道連通。三通球閥一般采用雙座結構，也可根據用戶要求采用四座結構。
公稱壓力 PN（MPa） | 試驗壓力 | ||
殼體 | 高壓液密封 | 低壓氣密封 | |
1.6 | 2.4 | 1.76 | 0.6 |
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
Class 150 | 3.0 | 2.2 | |
適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | |
使用溫度 | -28~350 | ||
適用規范 | 結構長度 | Q/CB | |
連接法蘭 | JB79、GB9113、HG20592、ASME B16.5 | ||
檢驗試驗 | JB/T 9092、API598 | ||
