氣動蝶閥型號編制的表達方法

2020-11-14 閱讀次數：

為了全國統一閥門的認知，統一閥門的表達方式，方便閥門的選型與采購，統一采用JB/T308標準進行型號的編制，氣動蝶閥型號只是型號編制中的一種，編制的表達方法如下-開維喜閥門集團

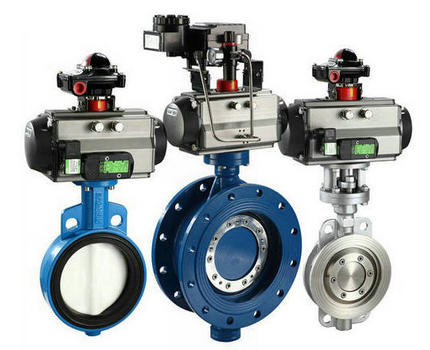

氣動蝶閥是工業管道系統中***常見的閥門之一。它具有切斷、比例調節和緊急切斷功能。它速度快，結構簡單，易于維護。它越來越多地用于低壓大、中口徑管道。然而，由于氣動蝶閥的各種連接方式和不同的結構形式，很多人在選擇蝶閥型號時往往拿不定主意。為了減少這種情況，我公司特此提供氣動蝶閥型號規格供您參考和理解。

開維喜閥門

氣動蝶閥型號說明書包括蝶閥附加條件的增加、不同連接方式、傳動方式的升級、結構形式的改變、高低壓閥門以及耐溫、耐壓、耐腐蝕等材料要求的說明。希望對每個人選擇類型有所幫助。

氣動蝶閥型號表示方法：氣動蝶閥附加代碼:BD隔熱蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回閥、DKS快速蝶閥、FDBD方形閘板蝶閥;

蝶閥代碼:D是指蝶閥;

傳動類型代碼:手動(省略)，渦輪傳動3，氣動傳動6，液壓傳動7，電動傳動9;

連接代碼:4法蘭型、6焊接型、7夾緊型;

結構代碼:中線型1個，雙偏心2個，三偏心結構3個，可變偏心4個，單偏心5個;

密封材料代碼:不銹鋼、橡膠、聚四氟乙烯、復合橡膠、蒙乃爾合金、硬質合金、鎢閥體直接加工;

壓力等級代碼:10=PN1.0Mpa，16=PN1.6，25=PN2.5，40=PN4.0，PN為國內壓力代碼，Mpa為壓力單位，1公斤等于0.1Mpa;類別150磅=1.6兆帕，300磅=2.5-4.0兆帕，類別是美國標準名稱，磅是美國標準磅單位。

外殼材質代碼:碳鑄鋼、磷不銹鋼304、R不銹鋼316、鋁特種合金鋼、氮鑄鐵、磷球墨鑄鐵、氮尼龍。以上是常見的蝶閥代碼。因特殊工作條件需要定制的產品可根據設計方案選擇。

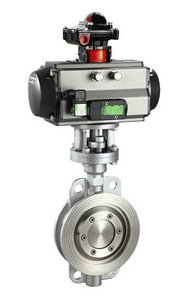

氣動蝶閥型號編制說明： D673H-16C不銹鋼氣動對夾式三偏心硬密封蝶閥 d:蝶閥。 6:表示傳動方式為氣動; 7.連接方式為晶圓式連接; 3.結構形式為三重偏心; h:密封輔料為不銹鋼; 16:表示標稱壓力為1.6兆帕; 表示閥體由不銹鋼制成。
