為了全國統一閥門型號規格與形式，所以閥門型號統一按照J(rèn)B/T308標準規定進行編制，常規機械部標準規定的電動蝶閥型號的一般編制表達方法-開維喜閥門集團

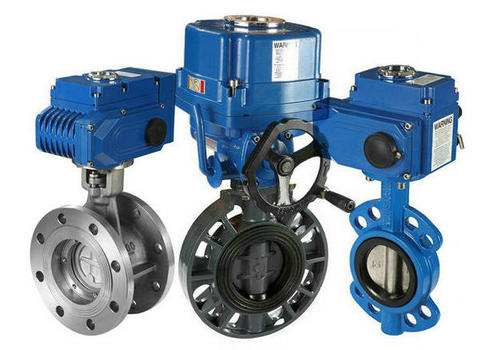

隨著我國工業制造業對閥門需求的不斷增加，電動蝶閥已經成為眾多閥門中***突出的一種。然而，由于電動蝶閥的種類繁多，以及不同的控制形式和介質壓力和溫度，用戶在選擇電動蝶閥時往往是不確定的。為了避免這種情況，我公司專門提供電動蝶閥型號的規格供您參考和理解。

電動蝶閥型號說明書包括蝶閥附加條件的增加、不同連接方式、傳動方式的升級、結構形式的改變、高低壓閥壓力、耐溫性、耐壓性、耐腐蝕性和材料要求等說明。希望對大家選擇車型有所幫助。電動蝶閥型號表示方法：

 電動蝶閥附加代碼:BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回閥、DKS快速蝶閥、FDBD方形閘板蝶閥;

蝶閥代碼:D是指蝶閥;

 傳動類型代碼:手動(省略)，渦輪傳動3，氣動傳動6，液壓傳動7，電動傳動9;

 連接代碼:4法蘭型、6焊接型、7夾緊型;

 結構代碼:中線型1個，雙偏心2個，三偏心結構3個，可變偏心4個，單偏心5個;

密封材料代碼:不銹鋼、橡膠、聚四氟乙烯、復合橡膠、蒙乃爾合金、硬質合金、不銹鋼閥體直接加工;

壓力等級代碼:10=PN1.0Mpa，16=PN1.6，25=PN2.5，40=PN4.0，PN為國內壓力代碼，Mpa為壓力單位，1公斤等于0.1Mpa;類別150磅=1.6兆帕，300磅=2.5-4.0兆帕，類別是美國標準名稱，磅是美國標準磅單位。 外殼材質代碼:碳鑄鋼、磷不銹鋼304、R不銹鋼316、鋁特種合金鋼、氮鑄鐵、磷球墨鑄鐵、氮尼龍。 以上是常見的蝶閥代碼。因特殊工作條件需要定制的產品可根據設計方案選擇。

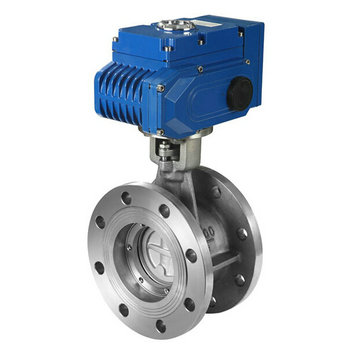

電動蝶閥型號編制說明： D943H-16C不銹鋼電動法蘭對夾式硬密封蝶閥 d:蝶閥。 9:表示傳輸模式是電動的。 4.連接方式為法蘭連接; 3.結構形式為三重偏心; h:密封輔料為不銹鋼; 16:表示標稱壓力為1.6兆帕; 表示閥體由不銹鋼制成。
