500X為安全泄壓閥，用于管路中超壓泄壓閥用，也叫安全閥， 保證管路的壓力不得超過設定值，也可以作為持壓泄壓閥當消防水喝生活供水同一管路時，可以安裝持壓泄壓閥，防止居民用水過大，影響消防用水水量或者水壓。500X安全持壓泄壓閥結構簡單，下面是持壓泄壓閥說明書和工作原理介紹。開維喜閥門集團將為您詳細講解。

　　一、產品簡介，

　　閥體采用了流線型設計、內部水頭損失小。在傳動方式上采用了水力操作并能自動控制。該閥的主要特點是即可以作泄壓閥，又可以作持壓閥。作泄壓閥時可將給水管道中超過向?qū)чy安全設定值之壓力釋放，并維持管道中壓力于一安全設定值以下，以防止管道中高壓或突壓損壞管線或設備，可用于高層建筑消防系統及其它給水系統之泄壓用，以防止水壓過高造成系統危險;作持壓閥時可維持主閥上游供水壓力于某一設定值以上，以保障主閥上游供水區的壓力。

　　二、結構型式說明

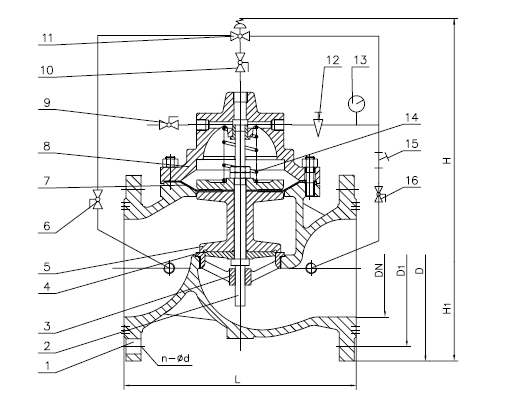

　　該閥由主閥、導閥、針閥、球閥、壓力表等組成。如下圖所示。

　　9—球閥 10—球閥 11—泄壓/持壓導閥 12—針型閥

　　13—壓力表 14—彈簧 15—過濾器 16—球閥

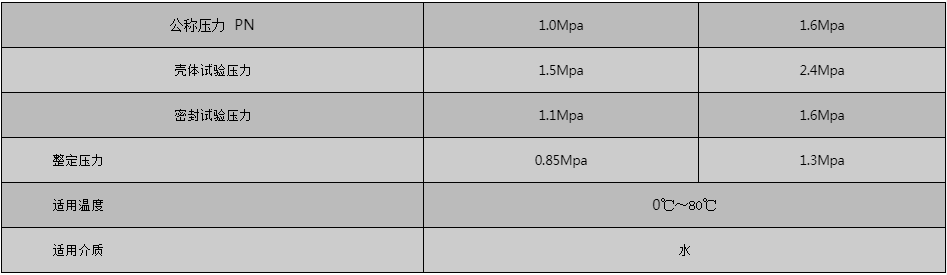

　　三、主要技術性能說明

　　作泄壓閥時，主閥安裝于泄水旁路，即與主管道并連安裝。當上游壓力逐漸上升超過導閥11設定值時，主閥迅速開啟泄水降壓，直到上游壓力降到導閥11設定值以下時，主閥才緩慢平穩關閉，避免了壓力的升高，保證了管線的安全。作泄壓閥時，主要用于消除因流量供大于需而逐漸增大的過高壓力，如消防系統的消防初期、自動噴淋以及各種給水系統的水泵出口處。

　　作持壓閥時，主閥安裝于主管道上，即于主管道串連安裝。當主閥上游的供水壓力低于導閥11設定值時，主閥處于關閉狀態。當主閥上游壓力超過導閥11設定值時，主閥才會打開，向主閥下游供水，從而保證了主閥上游的供水壓力。主要用于維護城市干管***低供水壓力，特別是發生火災時，可防止支管用戶過度抽水而降壓。

　　六、安裝和調試說明

　　安裝

　　1、主閥的安裝方式是水平臥式安裝，閥蓋朝上;

　　2、安裝前要徹底清除管道內的雜物，徹底沖洗管道。安裝時要注意主閥體外水流標示箭頭，遵循方向安裝，安裝后應確保沒有管道應力作用在閥體及閥內部件上;

　　3、主閥前要裝一只隔離閥(閘閥、蝶閥)和一只過濾器，主閥后也要裝一只隔離閥，以便于調試與維護;

　　調試

　　1、檢查管路完好，針閥12為開啟狀態，球閥9為關閉狀態，其余球閥處于開啟狀態。

　　2、調壓時，先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓力，壓力設定好后鎖好鎖緊螺母;

　　3、試水時，要慢慢開啟主閥前的隔離閥，慢慢增加壓力，同時注意主閥體外的控制管路是否漏水;

　　4、如遇緊急狀況需要泄壓時，可手動開啟球閥9，閥門快速開啟泄壓;

　　5、過濾器15應定期清洗。

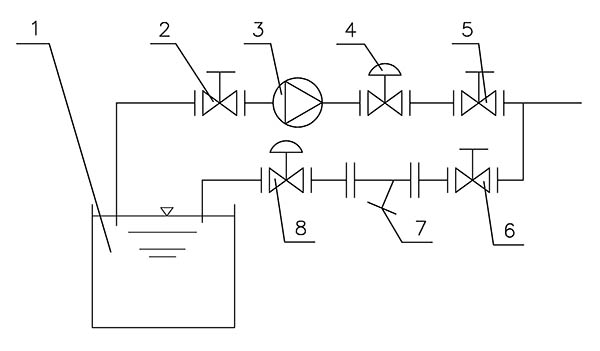

　　1、水池 2、隔離閥(閘閥、蝶閥) 3、水泵 4、止回閥 5、隔離閥(閘閥、蝶閥) 6、隔離閥(閘閥、蝶閥) 7、過濾器 8、泄壓閥
