一、使用說明

　　700X水泵控制閥是我公司工程技術人員參照國內外同類型的先進產品進行設計和制造的。閥門結構原理閥體采用了流線型設計，流體阻力小，流量大，性能參數達標，密封效果好。由于在主閥上配裝了導管控制系統，利用水力操作，安裝于水泵出口處，可使主閥盤得到***佳的開啟或關閉速度，從而防止了 水泵水錘及水擊現象的產生，以達到緩閉消聲的效果。該水泵產品是高層建筑給水系統及其它給水系統防止水倒流的理想產品。

　　二、結構原理

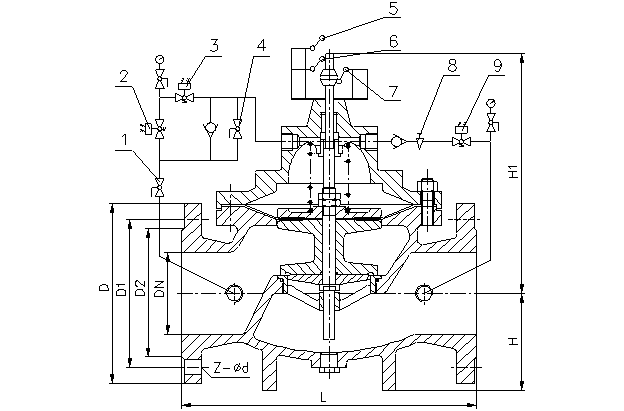

　　該水泵控制閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表等組成，由于導閥、針閥和壓力表等用導管與主閥相連接，所以統稱為導管控制系統如下圖所示：

　　四、主要技術性能參數

　　公稱壓力參數：1.0、1.6、2.5MPa

　　殼體試驗性能：1.5、2.4、3.75MPa

　　密封試驗性能：1.1、1.76、2.75 MPa

　　適用溫度參數：0～80℃

　　適用介質性能：水、及性質接近水的液體

　　引用標準

　　法蘭連接： GB/T 17241.6-1998 整體鑄鐵管法蘭

　　GB/T 9113.1-2000 整體鋼制管法蘭

　　材　　料： GB12225-89 通用閥門　銅合金鑄件技術條件

　　GB12226-89 通用閥門　灰鑄鐵件技術條件

　　GB12227-89 通用閥門　球墨鑄鐵件技術條件

　　GB12229-89 通用閥門　碳素鑄鋼件技術條件

　　試　　驗：GB/T13927-92 通用閥門　壓力試驗

　　五、工作原理

　　參看結構簡圖，球閥的特點 1為常開，4為常閉(用于手動開閥)。電磁閥2為常閉，3、9為常開。

　　水泵啟動，電磁閥2同時得電打開，閥盤緩慢開啟。當開度達到5%-30%時(可調)，行程開關6動作，電磁閥3、9得電關閉，閥盤停止上移，并發出信號。如果需要繼續開啟，手動按鈕使電磁閥3、9失電打開，閥盤繼續上移至全開。達到全開位置時，行程開關5動作，發出全開信號。

　　停泵時，手動按鈕使電磁閥2失電關閉，閥門控制室內的壓力增加，使閥盤下移關閉90%時，行程開關7動作，使水泵停止工作，剩下的10%由回水關閉。

　　如果不需要中間開度時，手動按鈕使電磁閥3、9斷電，行程開關6失去作用，閥盤則從關閉至全開，實現單開度。

　　六、安裝注意事項

　　安裝

　　1、 安裝前，請先檢查 水泵主閥各部分是否完好，緊固件齊全，無松動;

　　2、 檢查 水泵各連接管路完好，接頭緊固;

　　3、 水泵控制閥前要安裝一只閘閥和一只過濾器，閥后也要裝一只閘閥，以便于檢修;

　　4、 ***佳的安裝方式是安裝在水平管道上，閥蓋朝上。若將閥門安裝于蔭井內，應留有一定的空間以備技術人員檢修;

　　5、 安裝時，注意閥體外水流標示箭頭，遵循方向安裝;

　　6、 用于消防 水泵系統要定期啟動檢查，防止產生水垢，造成閥門失靈。

　　注意事項

　　1、 起吊搬運時不得碰撞、損壞外接管路配件;

　　2、 閥門進口端不得安裝柔性接頭或管道伸縮器;

　　3、 管道安裝應按有關規范裝設自動排氣閥，保證不產生水柱中斷;

　　4、 安裝前要徹底清除管道內的雜物，通水前必須徹底沖洗管道;

　　5、 有可能產生水錘危害的泵站，應進行停泵水錘計算;

　　6、 必須按有關規范要求安裝檢修閥門。

　　七、調 試

　　1、檢查水泵閥門安裝方向、箭頭方向為水流方向;

　　2、檢查所有的球閥，針閥，是否在全通狀態;(注：其中球閥4為常閉，需要手動開閥時可將其開啟。)

　　3、參看附件2(電氣控制原理圖)將電源線接好;

　　4、啟動水泵，將行程開關5、6、7出廠時已經調好。行程開關6的位置可在 5%～30%內變化，出廠時調定在30%位置，也可根據現場需要，自行調節。
