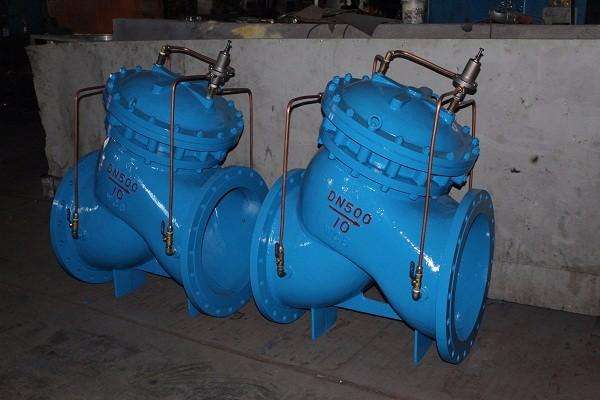

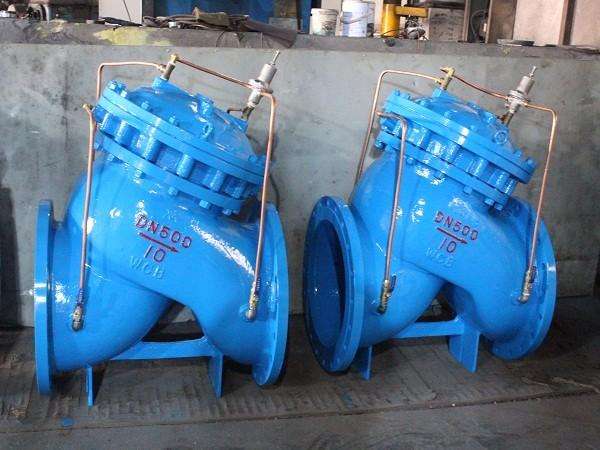

它由主閥、針形調節閥、先導閥、球閥和連接管路系統組成。主閥體采用全通道、直流、流線型設計，采用隔膜或活塞式結構。本產品通過設定調壓先導閥的彈簧壓力和調整針閥的開度來設定出口壓力，通過連接管路系統和控制室的反饋來穩定出口壓力。
本產品采用針形調節閥和先導閥進行水壓自控，不需要額外的設備和能源。易于維護，受入口壓力和流量影響小，壓力控制精度高，降壓和穩壓可靠。
當從進水端供水時，水通過針閥流入主閥控制室，出口壓力通過導管作用在先導閥上。當出口壓力高于先導閥的設定值時，先導閥關閉，控制室停止排水。此時主閥控制室壓力上升，主閥關閉，出口壓力不再上升。
當出口壓力降至先導閥的設定壓力時，先導閥打開，控制室向下游排水。由于先導閥的排量大于針閥的進水量，主閥控制室壓力下降，入口壓力使主閥開啟。穩態時，控制室進出水相同，開度不變，出口壓力不變。
調節先導閥彈簧以設定出口壓力。
1.壓力控制穩定可靠。先導閥和主閥連續工作，下游壓力連續平穩變化
2.操作方便。工作壓力設定后，當上游壓力或流量發生變化時，主閥自動調節并穩定下游壓力。
3.閥體采用全通道、直流、流線型設計。水力損失低，節能效果好。
該閥一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。
該系列閥門產品廣泛用于高層建筑、生活區或其他供水管網系統的水壓控制。
公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 適用介質 | 介質溫度() |
1.0 | 1.5 | 1.1 | 0-1.0 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0-1.6 | ||
2.5 | 3.75 | 2.75 | 0-2.5 |
零件名稱 | 零件材料 |
閥體 閥蓋 | WCB |
閥座 閥盤 | 銅合金/2Cr13 |
密封圈 O型圈 | 丁腈橡膠 |
閥桿 | 2Cr13 |
彈簧 | 50CrVA |
缸套 活塞(活塞型) | 2Cr13 |
膜片(膜片型) | 夾織物丁腈橡膠 |
調節閥 球閥 | 銅合金 |
過濾器 | 不銹鋼 |
