一、 用途

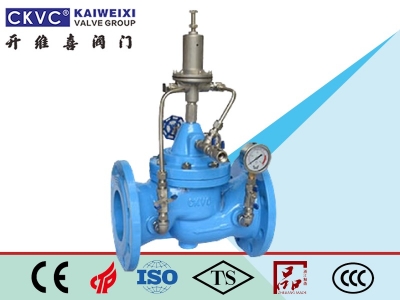

　　我單位生產的AX742X型安全泄壓/持壓閥，主要用途是安裝在高層建筑、消防給水系統以及其它給水系統的管道上，當給水管路中壓力超過泄壓閥設定壓力時，泄壓閥自動開啟快速泄壓，保護管線的安全;也可作持壓閥用，保障主閥上游的供水壓力。

　　二、 特點

　　1. 能準確保持不變的安全設定壓力，一旦超壓，泄壓閥迅速打開，及時泄壓;

　　2. 關閉平穩可靠，消除壓力余波，消除水錘。

　　三、 主要技術參數

四、主要結構及外型尺寸

　　結構示意圖

　　主要外型及連接尺寸

　　五、 工作原理

　　通過液壓導管的壓力傳遞，使主閥滑盤(閥瓣)模仿導閥的動作。只要上游壓力低于導閥的設定值，導閥關閉，上游壓力作用在膜片上方，使主閥保持關閉。一旦上游壓力升至超過導閥設定壓力，導閥就會開啟，泄放隔膜上方的壓力水，主閥開啟，大量泄水降壓至設定值才緩慢平穩關閉，不產生二次水錘。

　　六、 安裝與調節

　　1. 主閥***佳的安裝方式是安裝在水平管道上，閥蓋朝上;

　　2. 安裝時要注意閥體外水流標示箭頭，遵循方向安裝;

　　3. 安裝前要徹底清除管道內的雜物，通水前必須徹底沖洗管道;

　　4. 閥前要安裝一只閘閥和一只過濾器，閥后也要安裝一只閘閥(見安裝示意圖)，以便于維修;

　　5. 作泄壓閥時，主閥安裝在泄水旁路(見安裝示意圖);

　　6. 作持壓閥時，主閥串聯安裝在管線中;

　　7. 調壓時，先松開導閥調節螺釘?shù)逆i緊螺母，順時針擰動導閥調節螺釘為增加壓力，反之為降低壓力，調好后鎖緊調節螺釘;

　　8. 銅過濾器要定期清洗。

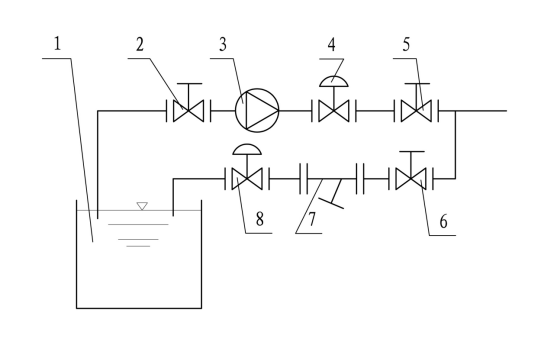

　　安裝示意圖
