一、用途

　　該產品是我公司工程技術人員參照國內外同類型的先進產品進行設計和制造的。閥體采用了流線型設計，流體阻力小，流量大，密封效果好。由于在主閥上配裝了導管控制系統，利用水力操作，可自動控制水塔或水池的液面，保養簡單，靈活耐用，液位控制準確度高，且關閉緊密。被廣泛用于市政供水、工礦企業、民用建筑中各種水池、水塔的管道中。是水池、水塔進水閥的首選產品。

　　二、特點

　　1、關閉嚴密可靠。采用牢固的橡膠密封環密封，利用液壓控制原理，使閥瓣關閉力與進水壓力成正比，密封可靠性高。

　　2、流量大。閥體采用流線型設計，流體阻力小，流量大。

　　3、使用維護方便。主閥與導閥采用分體式安裝，主閥安裝在水池外面，導閥安裝在水池內，調試檢查方便，維護簡單。

　　4、該閥配備了浮球開關，可以在一定范圍內設定水箱的水位，避免了普通浮球閥頻繁動作易產生故障的缺點。

　　5、該閥具有雙重保險作用，在遇停電時亦可正常工作。

　　6、閥門采用雙室傳動機構，分成兩個不同的壓力室，其特點是：平穩地止水關閉，而不產生壓力波動。另外，整個傳動機構可作為一個整體拆卸，而不用拆掉隔膜(活塞)，從而便于檢查。

　　三、主要技術參數

　　1、公稱壓力： 1.0Mpa，1.6Mpa，2.5Mpa

　　2、適用介質：清水，及性質接近水的液體

　　3、介質溫度：0～80℃

　　4、結構形式：膜片式：≤DN600, 活塞式：≥DN700

　　四、應用標準

　　質量保證：ISO9000 結構長度：GB/T 12221

　　試驗標準：GB/T13927 ISO5208

　　設計標準：Q/YYF 03 法蘭標準：GB/T 17241.6 GB/T9113.1

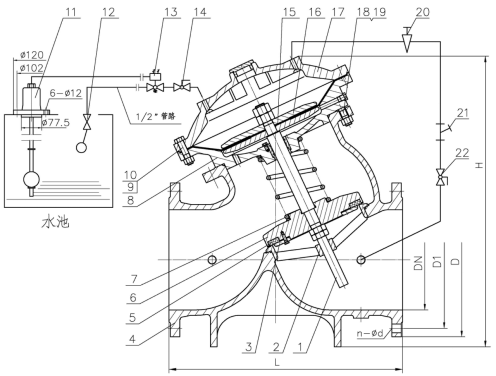

　　五、主要結構及外形尺寸

　　( 注：≥DN700為活塞式)

　　1、閥桿 5、密封墊 9、螺栓 13、電磁閥 17、上閥蓋 21、過濾器

　　2、閥座 6、閥瓣 10、螺母 14、球閥 18、螺栓 22、球閥

　　3、密封墊壓板 7、彈簧 11、浮球開關 15、膜片 19、螺母

　　4、閥體 8、中閥蓋 12、浮球?qū)чy 16、膜片壓板 20、針型閥

　　主要外形及連接尺寸

　　六、工作原理

　　當管道從閥門的進水端進水時，由于針閥20、球閥22、電磁閥13和浮球?qū)чy12是常開的，所以通過過濾器21、針閥20的水進入閥蓋控制室后，又經球閥14、電磁閥13和浮球?qū)чy12流進水箱，控制室內不能形成壓力，則進入主閥盤下面的入口壓力將主閥盤托起，打開主閥盤向水箱內大量供水。當水箱內的水位逐漸升高，達到***高設定水位時，浮球開關11發出電信號將電磁閥13關閉，閥蓋控制室內的水便逐漸增加壓力直到把主閥盤關閉。當水箱的水位逐漸下降時，浮球液位控制器上的浮球也逐漸下降直到低于設定的低水位時，浮球開關11使電磁閥13斷電并自動打開，主閥也隨之打開向水箱內供水。如果遇到停電時，浮球?qū)чy12會自動打開或關閉主閥，保持正常供水。

　　七、安裝注意事項

　　安裝

　　1、安裝前，請先檢查主閥各部分是否完好，緊固件齊全，無松動;

　　2、安裝前要徹底清除管道內的雜物，徹底沖洗管道。安裝時要注意主閥體外水流標示箭頭，遵循方向安裝;

　　3、閥前要安裝一只隔離閥和一只過濾器，閥后也要裝一只隔離閥，以便于檢修;

　　4、***佳的安裝方式是安裝在水平管道上，閥蓋朝上。若將閥門安裝于蔭井內，應留有一定的空間以備技術人員檢修;

　　5、一個水箱或水池應安裝一臺浮球閥;

　　6、主閥與浮球開關、浮球?qū)чy應分體安裝，即主閥安裝于水池外，浮球開關與浮球?qū)чy安裝在水池內;

　　7、浮球開關、浮球?qū)чy安裝必須高于水池內所設定的高水位的位置，并且浮球?qū)чy控制的水位略高于浮球開關的控制***高水位。(注：浮球?qū)чy為常開狀態，只在停電時起保護作用)應保證浮球周?chē)好嫫骄彛瑹o(wú)劇烈波動。如液面波動較大，需安裝套筒以保護浮球，應確保浮球與水池壁之間有足夠距離;

　　8、浮球開關可安裝在水池頂部或池壁側面，安裝于池壁側面時，應確保與池壁之間有足夠的距離;

　　9、用管路連接浮球?qū)чy與主閥，用電線連接浮球開關與電磁閥。(浮球開關高點時電磁閥得電，浮球開關低點時電磁閥失電)

　　10、浮球開關、電磁閥接線時，應檢查使用電壓與浮球開關、電磁閥所要求的電壓是否相同;

　　11、主閥應安裝在不易被凍裂的場合，或采取保溫措施，以防止閥門被凍裂。

　　注意事項

　　1、 起吊搬運時不得碰撞、損壞外接管路配件;

　　2、 管道安裝應按有關規范裝設自動排氣閥，保證不產生水柱中斷;

　　3、安裝前要徹底清除管道內的雜物，通水前必須徹底沖洗管道;

　　4、必須按有關規范要求安裝檢修閥門。

　　八、調試步驟

　　1、試水時，先手動開啟主閥閥蓋上的球閥14，然后慢慢開啟主閥前的隔離閥，此時主閥應向水箱內供水。關閉球閥14，主閥也隨之關閉。如果主閥不能關閉，說明主閥盤下面有雜物，清除雜物后再試水。(球閥14正常運行時為開啟狀態)

　　2、主閥供水時，浮球?qū)чy也同時流水。用手托起浮球，浮球?qū)чy關閉，主閥也隨之關閉。

　　3、接通電源，正常運行時，當浮球開關浮球位于低浮點時，浮球開關上的配重及連桿能自由抬起，此時電磁閥斷電開啟，主閥同時也開啟向系統供水。當水位上升至高浮點時，浮球開關浮球浮起導閥上的配重及連桿能自由落下，此時電磁閥得電關閉，主閥關閉，停止供水。

　　4、如果浮球開關的浮球上升或下降時，浮球開關上的配重及連桿不能自由轉動，應適當調節浮球開關配重的位置。

　　5、通過調節浮球開關連桿上的擋塊，從而調節上下水位。浮球與浮球桿的移動相關聯，浮球的調節范圍必須在兩個擋塊之間。

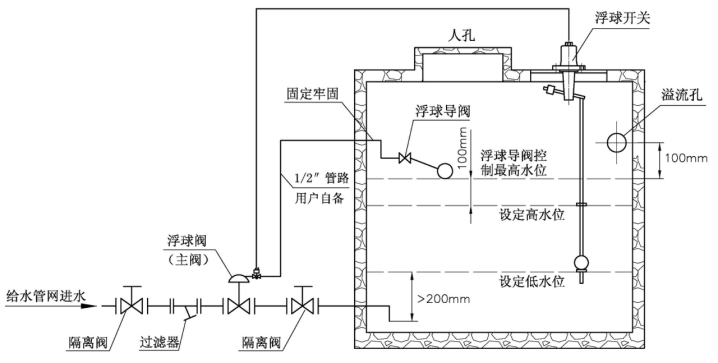

　　安裝示意圖
