一、 用途

　　我公司生產的YX741X型減壓穩壓閥，主要用途是安裝在高層建筑給水系統以及其它給水系統的管道上，將較高的上游壓力降為符合要求的下游使用壓力。

　　二、 特點

　　1. 減壓的效果可靠。出口壓力不受進口壓力及流量的影響，即減動壓，又減靜壓，能夠保持設定的出口壓力恒定。

　　2. 調壓操作方便。只需調節先導閥的調節螺釘，就能獲得精確穩定的出口壓力。

　　3. 節能效果好。閥體采用了全通道流線型直流式設計，壓力損失小，流量大，且體積小，重量輕。

　　4. 壽命長。重要零件均采用特殊材料，基本無須維護，使用壽命長。

　　三、 主要技術參數

　　四、 主要結構及外型尺寸

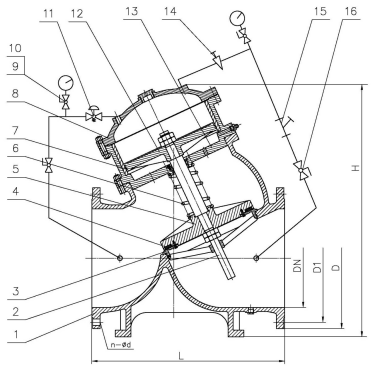

該閥主要由主閥、減壓導閥、活塞、銅球閥、銅過濾器和壓力表等組成，如下圖所示：

　　主要外型及連接尺寸

　　五、 工作原理

　　主閥安裝在給水系統的管道上，主閥滑盤(閥瓣)通過液壓導管的壓力傳遞，模仿導閥的動作。當下游壓力低于設定壓力時，導閥開啟，活塞上方的壓力水被排放至下游，排放速度大于入口的補充速度，主閥滑盤上移使下游壓力增大至設定值。當下游壓力高于設定值時，導閥關閉，活塞上方的壓力水向下作用在活塞上，主閥滑盤向下移動，使下游壓力降低至設定值，從而保持下游壓力恒定。

　　六、 安裝、注意事項

　　安裝

　　1、安裝前，請先檢查主閥各部分是否完好，緊固件齊全，無松動;

　　2、檢查各連接管路完好，接頭緊固;

　　3、閥前要安裝一只閘閥和一只過濾器，閥后也要裝一只閘閥，以便于檢修;

　　4、***佳的安裝方式是安裝在水平管道上，閥蓋朝上。若將閥門安裝于蔭井內，應留有一定的空間以備技術人員檢修;

　　5、安裝時，注意閥體外水流標示箭頭，遵循方向安裝;

　　6、對重要給水管路應安裝旁通管。

　　注意事項

　　1、吊裝搬運時不得碰撞、損壞外接管路配件;

　　2、閥門進口端不得安裝柔性接頭或管道伸縮器;為達到***佳的減壓效果，閥門進、出口端應有一定長度的直管段，進口端為5倍管道公稱通徑,出口為10倍管道公稱通徑;

　　3、管道安裝應按有關規范裝設自動排氣閥，保證不產生水柱中斷;

　　4、安裝前要徹底清除管道內的雜物，通水前必須徹底沖洗管道;

　　七、調試方法

　　1、檢查所有球閥和針型閥都處于開啟狀態;

　　2、關閉減壓閥前的隔離閥，開啟減壓閥后的隔離閥，制造下游低壓環境;

　　3、將調節螺釘按逆時針旋轉至***上位置(相對***低出口壓力)，然后關閉減壓閥后的隔離閥;

　　4、開啟減壓閥前的隔離閥至全開;

　　5、順時針緩慢旋轉調節螺釘，將出口壓力調至所需要的壓力(以閥后表壓為準)，調整好后，將鎖緊螺母鎖緊，打開減壓閥后隔離閥;

　　6、如在調整時出口壓力高于設定壓力，須從第二步開始重新調整，即只能從低壓向高壓調。

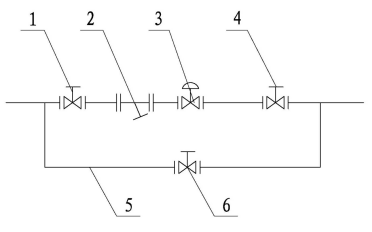

　　1、隔離閥(閘閥、蝶閥) 2、過濾器 3、減壓閥 4、隔離閥(閘閥、蝶閥) 5、旁通管 6、旁通閥(閘閥、蝶閥)

　　安裝示意圖
