一、 用 途

　　本產品安裝在各類沉淀水池的底部，用以排除池底的泥沙及污物。

　　二、 特 點

　　1. 閥板采用橡膠密封，密封性能好，經久耐用。

　　2. 采用雙室隔膜傳動機構代替活塞，不需要潤滑，無運動磨損，壽命長。

　　3. 驅動介質壓力低，采用手動四通換向閥或電磁四通換向閥集中控制，控制操作方便。

　　4. 采用液壓傳動機構，閥門開啟平穩快速。

　　三、主要技術參數：

　　公稱壓力： 0.6Mpa，1.0Mpa

　　啟閉動作壓力：0.15Mpa～0.6Mpa

　　適用介質：原水、清水、污水等

　　隔膜傳動介質：清水、空氣

　　工作溫度：0～80℃

　　四、配套電磁閥的選擇

　　1、 電磁四通換向閥：電壓24V　DN15

　　2、 電動四通換向閥：電壓220V DN15 DN20

　　3、 手動四通換向閥：DN15 DN20

　　注：本產品不包含手動、電磁四通換向閥。如需要廠家配套手動、電磁四通換向閥，請訂購時說明。

　　五、工作原理

　　該閥采用雙室傳動機構，閥門分為上下兩個控制室，上下控制室分別與外控介質(壓力水或壓縮空氣)相通，通過二位四通換向閥的切換實現閥門的開關。當雙室傳動機構下控制室與外控介質(壓力水或壓縮空氣)相通，上控制室與大氣相通排出介質(壓力水或壓縮空氣)，閥門開啟。當上腔與外控介質(壓力水或壓縮空氣)相通，下控制室與大氣相通排出介質(壓力水或壓縮空氣)，閥門關閉。當外控介質(壓力水或壓縮空氣)失去壓力時，閥門在池內水壓的作用下保持關閉狀態，不會造成水的流失。

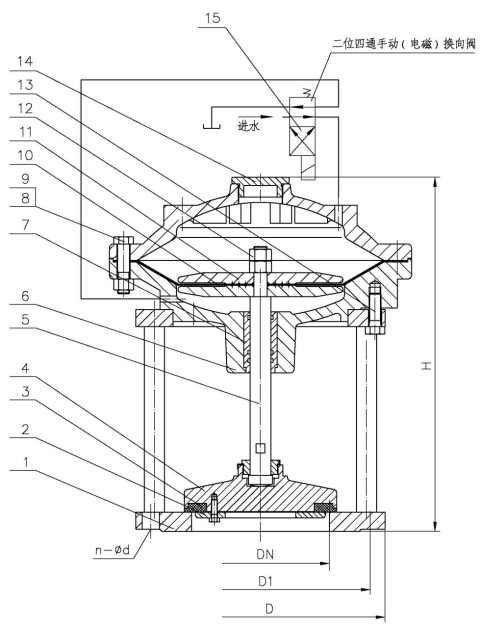

1	閥體
2	壓板
3	密封墊
4	閥瓣
5	閥桿
6	下閥蓋
7	軸承
8	六角螺栓
9	螺母
10	膜片
11	膜片壓板
12	螺母
13	螺栓
14	蓋塞
15	四通換向閥

六、主要結構及連接尺寸　　主要連接尺寸： 單位：mm

　　七、調試步驟

　　1、 檢查控制管的安裝方式是否與說明書中的相同;

　　2、 使用電磁換向閥，應檢查所用電壓與電磁閥所要求的電壓是否相同;

　　3、 檢查各螺栓、管件以及接頭是否緊固，可靠;

　　4、 給控制管路通水。

　　5、 將換向閥換向，同時檢查主閥的開啟情況;

　　6、 重復步驟5三次以上，然后使主閥關閉;

　　7、 向沉淀水池內注入一定量的水;

　　8、 將換向閥換向，主閥開啟排水1～2分鐘，然后將換向閥換向關閉主閥;

　　9、 重復步驟8三次以上。

　　八、常見疑難解答

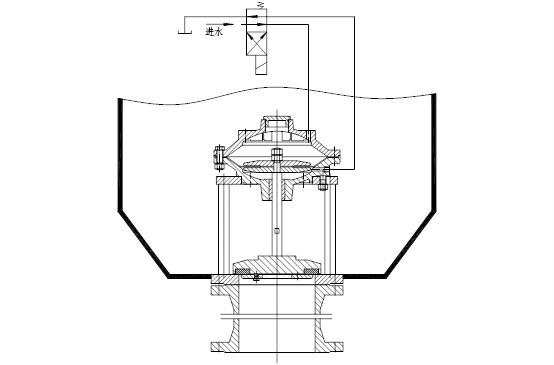

九、安裝示意圖
