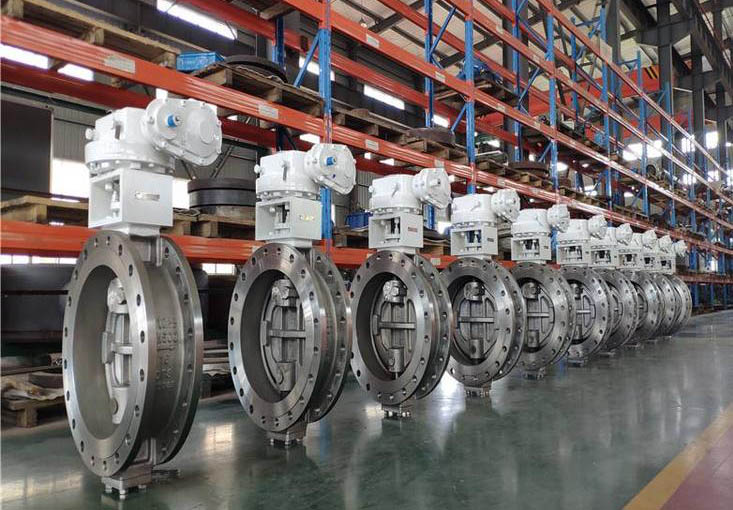

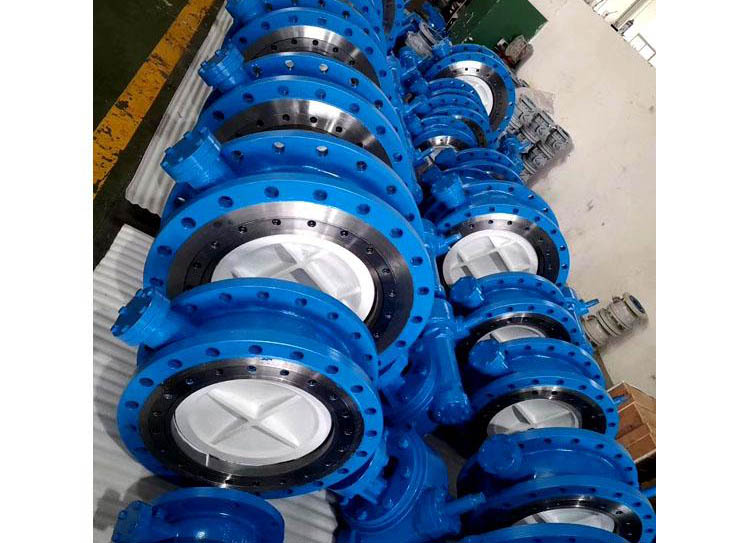

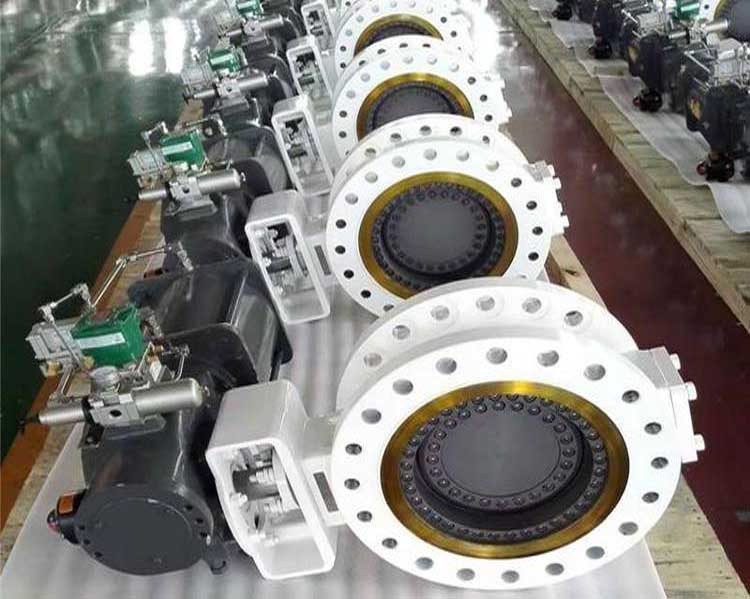

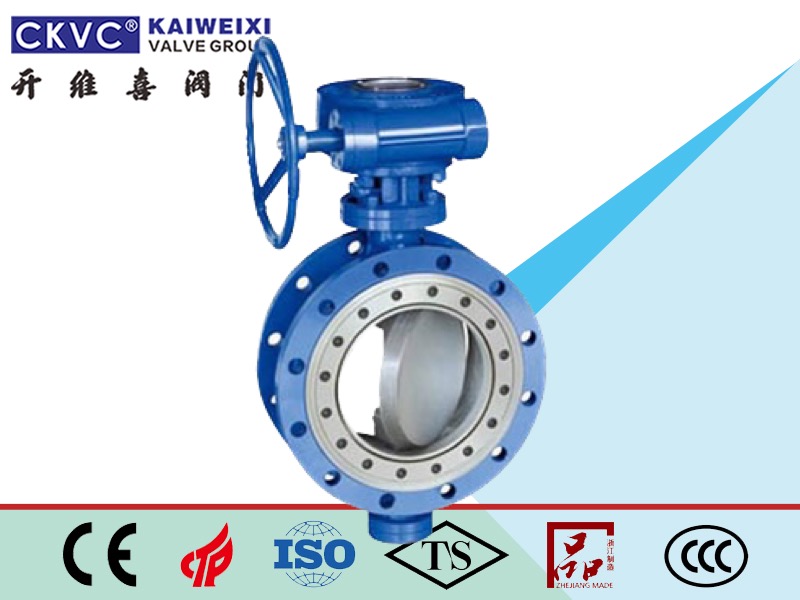

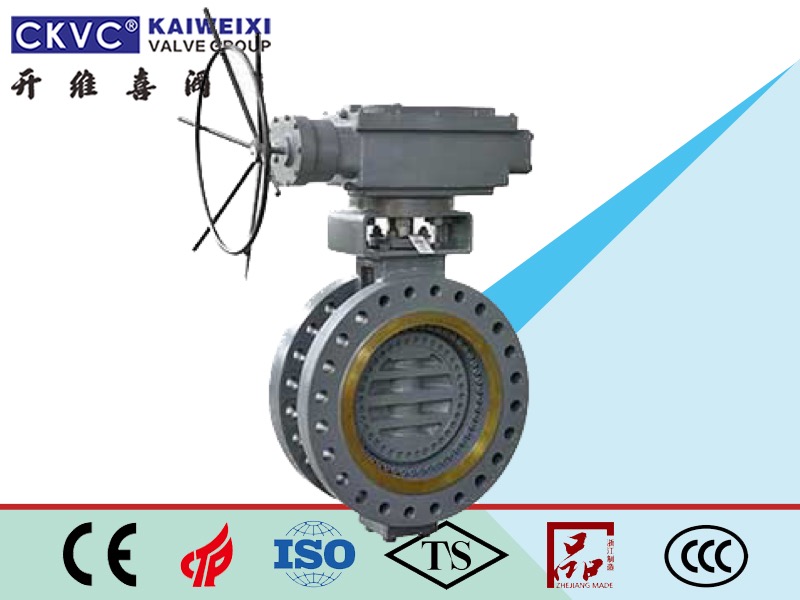

DS343H多層次雙向壓硬密封蝶閥

型號：DS343H
閥體材質：WCB/CF8
溫度：≤350℃
規格:DN50-DN1400
驅動方式:手動控制，電動控制
介質:水,氣體,蒸汽,熱水、油品

詳情介紹

　　一、雙向壓多層次三偏心硬密封蝶閥產品概述：

　　雙向壓力多層次三偏心硬密封蝶閥采用精密的J型彈性密封圈和三偏心多級硬密封結構，廣泛應用于介質溫度425的工業管道，如金屬加工、電力、石油工業、給排水、市政建設等。用于調節流速和破碎流體。閥門采用三偏心結構，閥座和閥瓣密封面采用不同硬度的不銹鋼制成，耐腐蝕性好，使用壽命長。閥門具有雙向密封功能，產品符合國家GB/T13927-92閥門試壓標準。

　　二、雙向壓多層次三偏心硬密封蝶閥產品特點：

　　1.閥門采用三偏心密封結構，閥座和蝶板幾乎無磨損，因此具有越來越緊的密封功能。

　　2.密封圈由不銹鋼制成，具有硬密封和彈性密封的雙重優點。它具有優異的密封性能，耐腐蝕，使用壽命長，無論低溫和高溫。

　　3.閥瓣的密封面由耐磨的鈷基硬質合金制成，使用壽命長。

　　4.大型蝶板采用桁架結構，強度高，通流面積大，流阻小。

　　5.該閥具有雙向密封功能，安裝時不受介質流向限制，不受空間位置影響，可任意方向安裝。

　　6.驅動裝置可安裝在多個工位(旋轉90或180)，方便用戶使用

　　三、雙向壓硬密封蝶閥主要技術參數

公稱通經DN(mm)	502000
公稱理PN(MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29425不銹鋼：-40650
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92準
驅動方式	蝸輪傳動、電動、氣動、液動

　　四、主要零部件材料

零件名稱	材料
閥體	WCB、合金鋼、不銹鋼、QT450-10
蝶板	WCB、合金鋼、不銹鋼、QT450-10
閥軸	2Cr13不銹鋼、合金鋼
密封圈	不銹鋼圈
填料	柔性石墨

　　五、雙向壓蝶閥閥采用準

制造準	JB/T 8527-97
法蘭準	GB9113-2000
結構長度準	GB12221-89
檢驗準	GB/T 13927-92

　　六、主要外形連接尺寸：

undefined

　　(單位：毫米)

公稱通經(DN)	主要尺寸			法蘭尺寸和螺栓規格
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L 短長	H1	H	D	D1	n-d	D	D1	n-d	D	D1	n-d
50	108150	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112170	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114180	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127190	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140200	460	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140210	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152230	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165250	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178270	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190290	950	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216310	1190	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222330	1255	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229350	1305	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267390	1340	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292430	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318470	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330510	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410550	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470/630	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
