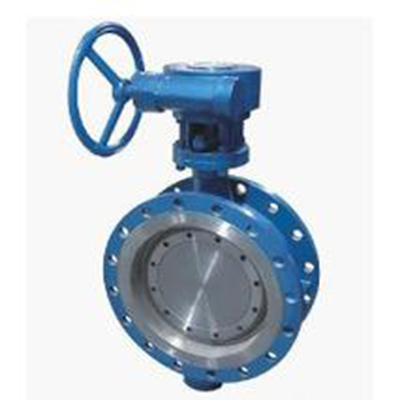

該閥門是一種高性能金屬硬密封蝶閥，具有優化設計和技術**。采用“橢圓盤徑向動平衡密封系統”。通過增加閥桿和閥盤的強度以及驅動器的扭矩，可以可靠地實現蝶閥雙向壓密封的零泄漏，從而形成真正的高性能蝶閥。另外，蝶閥的密封表面的匯流條相對于閥體的中心線傾斜，以在I'處產生壓力角。當閥門被推回時，密封性能與密封件效guo相同。
在打開和關閉過程中，閥盤不會引起盤密封與板密封面之間的滑動摩擦，密封面的壓力角大于摩擦角，徑向動平衡采用密封系統。 “設計，沿著在打開和關閉過程中的360°圓周的盤的非常低開路電阻迅速且可以瞬間完成蝴蝶密封面。點接觸，并且接觸點自動，快速和準確的通過分離開的密封件密封接觸密封效果。
由于密封面的多重密封或整體密封，雙向壓蝶閥通過高精度加工密封在橢圓形端部密封環中，并與金屬密封面形成密封副。座椅。密封結構在高壓條件下不會發生塑性變形。在高溫或低溫條件下無沖壓應力，焊接應力，彈性退火或咬合裂紋，完全解決了傳統蝶閥密封結構不合理的原因。泄漏的缺點大大增加了閥門密封的可靠性。
實驗表明，雙向壓縮蝶閥的開啟扭矩約為傳統結構蝶閥的開啟和關閉扭矩的1/3，壽命是傳統硬化密封蝶閥的5至8倍。
1、蝶閥采用雙向壓力軸承，雙向金屬密封，密封結構可采用特殊結構控制。偏心的S形錐形座密封表面用于改善閥的壽命而不損壞密封表面。
2，操作扭矩小，旋轉90度開合，輕快。
3，流動阻力好，水力特性好，流量特性約一條直線，節能效guo好，雙向密封，對水流沒有方向性要求。
4，密封可靠，***長壽命為25,000次。
閥板采用雙板桁架多流道設計，符合流體動力學性能。
三偏心結構雙向金屬密封蝶閥系列是閥門供應網絡公司開發的新型蝶閥產品，引進國內外蝶閥制造技術。閥門結構合理，密封可靠，流動阻力小，壓差低，運行靈活，節省勞動力，使用壽命延長一倍。與GB12238-2008《法蘭和對夾連接蝶閥》和JB/T8527-1997的《金屬密封蝶閥》標準的規定，采用CAD輔助設計軟件看到美國ANSI/AWWAC504標準。閥軸偏心中心線雙偏心，即閥板軸向密封面不徑向跳動：閥軸中心線中心線不通閥，可以相互檢查和平衡，以避免閥板振動并確保閥門穩定性。當具有設計的上述特殊的幾何特征的特殊閥板是要稍微旋轉閥，長閥軸，即，開口從摩擦減少閥座呈現所有的閥板的小開口力醉時，一個更關閉醉良好的狀態，密封性和可靠性，耐用性。DS343H雙密封硬密封釣魚蝴蝶應用范圍：廣泛應用于工業管道攔截水利工程，自來水，動力循環水，石油，化工等中間管道。
蝶閥采用雙向壓力軸承，雙向金屬密封，密封結構可采用特殊結構控制。偏心的S形錐形座密封表面用于改善閥的壽命而不損壞密封表面。
2，操作扭矩小，旋轉90度開合，輕快。
3，流動阻力好，水力特性好，流量特性約一條直線，節能效guo好，雙向密封，對水流沒有方向性要求。
4，密封可靠，***長壽命為25,000次。
閥板采用雙板桁架多流道設計，符合流體動力學性能。
設計制造標準：GB/T 12238-2008，JB/T8527-1997
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
