一、快速切斷蝶閥產品參數
英文名稱 | Pneumatic Rapid Cut-off Butterfly Valve | 型號 | KD643H，KD673H |
閥板材質 | WCB/CF8 | 閥體材質 | WCB/CF8 |
閥桿材質 | 2Cr13不銹鋼 | 溫度 | ≤350℃ |
| 規格 | DN50-DN2400 | 驅動方式 | 氣動控制 |
介質 | 高爐煤氣，蒸汽等 | 使用工況 | TRT系統，高爐煤氣余壓余熱發電系統 |
二、產品介紹
KD643H氣動快速切斷調節蝶閥是在吸收國內外先jin技術的基礎上，根據用戶的實際工作條件設計的新一代快速切割蝶閥。氣動快速切斷蝶閥在原來蝶閥的基礎上驅動方式的改進，根據客戶的要求，其閥門的啟閉速度而進行設定，這種閥門一般被用于TRT系統，高爐煤氣余壓余熱發電系統上。
三、氣動切斷閥特點
(1)采用橡膠密封圈，密封性能好，無泄漏;
(2)采用雙偏心錐形密封結構，采用更大更緊密的密封機構和密封副磨損自動補償功能：
(3)雙動氣缸推動，開合扭矩大，動作速度快閥門快速打開和關閉，流動阻力損失小。
(4)氣缸采用緩沖設計，提高使用壽命;氣缸配有消音器，以減少對環境的噪音污染。適用于高爐煤氣和轉爐煤氣等易燃氣體管道。
四、切斷閥結構原理

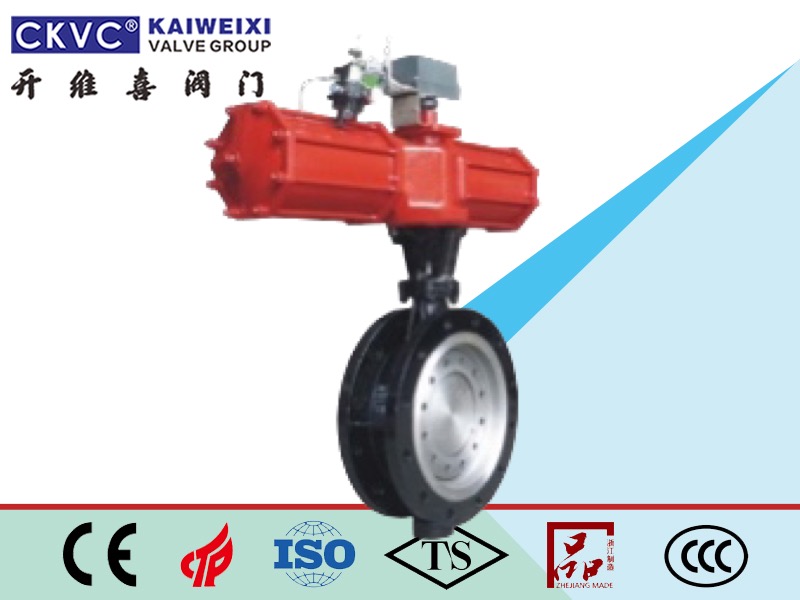

切斷法蘭蝶閥圖片帶電磁閥，氣源加工三聯，限位開關，定位器等氣動元件。我公司研制的D643H氣動手動蝶閥結構緊湊，90°旋轉開關，密封可靠，使用壽命長。它廣泛用于水廠，發電廠，鋼鐵廠，造紙廠，化工廠，食品和其他系統的給排水。調整和截止使用。
蝶閥采用三維偏心原理設計，使密封面的空間運動軌跡理想，密封面無摩擦，無干涉，密封材料選擇合適，蝶閥具有密封性，耐腐蝕性耐電阻和耐高溫。并且可靠地保證耐磨性等。其主要特點如下：
1，開啟力矩小，靈活方便，節省能源和能源。
2，立體編織結構，使蝶板更緊湊，密封性能可靠，且無泄漏。
3，耐高壓，耐腐蝕，耐磨，使用壽命長等
五、執行機構
新系列GT型氣動執行機構采用雙作用和單作用(彈簧復位)，齒輪傳動，安全可靠;大口徑閥門采用AW系列氣動執行機構叉式傳動，結構合理，輸出扭矩大。雙作用和單作用
1、齒輪式雙活塞，輸出扭矩大，體積小。
2、氣缸采用鋁金材料制造，重量輕，外形美觀。
3、手動操作機構可安裝在頂部和底部。
4、齒輪齒條連接可以調節開啟角度和額定流量。
5、氣動切斷閥執行器可配備電信號反饋指示和各種附件，以便自動操作。
6、IS05211標準連接為產品的安裝和更換提供了便利。
7.快速切斷蝶閥兩端調節的接頭螺釘可使標準產品在0°和90°范圍內具有±4°的可調范圍。確保與閥門同步。
