一、0.5秒彈簧式快關閥產品參數
英文名稱：0.3-Second Spring Quick Closing Butterfly Valve 型號：YTKD743H 閥瓣材質：WCB/ZG1Cr5Mo/CF8 使用工況：火電站，熱力系統 閥體材質：WCB/ZG1Cr5Mo/CF8 介質：蒸汽，壓縮氣體 閥桿材質：2Cr13不銹鋼 溫度：≤350 驅動方式：液壓驅動

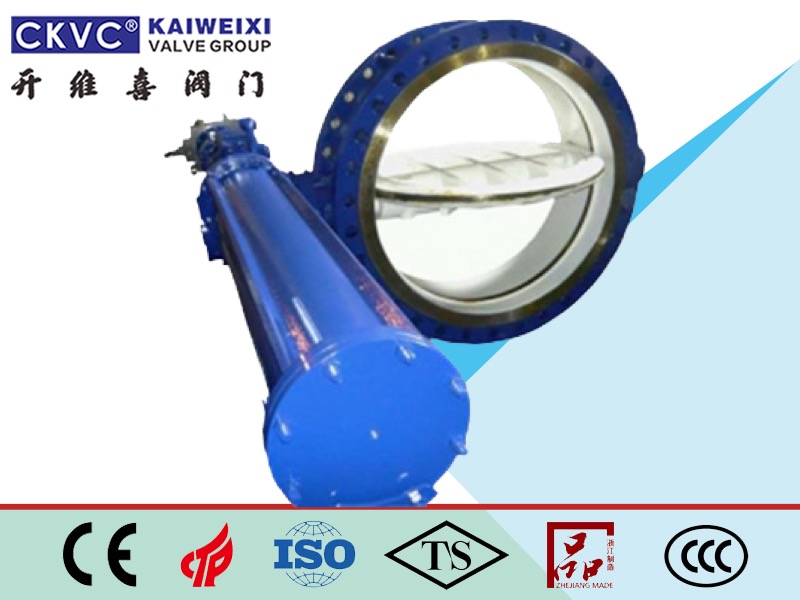

二、0.3秒彈簧快關蝶閥簡介
0.3秒彈簧快閉蝶閥主要由閥體，齒條齒輪箱，快速關閉液壓裝置，電控箱等組成。偏心金屬密封，金屬密封環與所述閥主體的錐形密封表面的三維結構被安裝到所述閥板的彼此接近正圓接觸的壓縮，即，開口之間在彼此閥座密封，直接接觸分離的同時整個密封表面并且可以立即分開。因此，密封面之間沒有宏觀摩擦，磨損小，開閉扭矩小，密封精度高，耐高溫，使用壽命長。

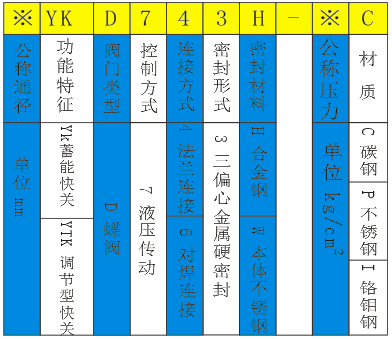

三、0.3秒彈簧式快關蝶閥型號說明
四、0.3秒彈簧快關蝶閥結構說明
彈簧快關蝶閥提供高速閥以防止尾缸緩沖裝置的影響，尾缸緩沖裝置是齒條和小齒輪的齒條齒輪箱結構的緊湊結構，其直接連接到彈簧加載的致動器部分中的氣缸。它延長了閥門的使用壽命。
液壓系統被彈簧關閉。當閥門打開時，能量由支撐液壓站提供，并且可以由蒸汽渦輪機單元的安全油壓提供。當閥門關閉時，彈簧提供能量，并且通過流量閥控制正常的打開和關閉速度。
打開閥：空氣驅動的油(氣)缸(也由液壓站支撐)或由齒輪箱的閥開口驅動的液壓源區域具有壓縮彈簧缸，其按壓電磁閥打開按鈕以打開電磁閥。
彈簧快關蝶閥關閉：當閥門關閉時，彈簧釋放儲存的能量并推動變速器旋轉閥門并根據設定的時間關閉閥門。
彈簧快關蝶閥快速關閉：當壓力源丟失或電磁閥切斷時，彈簧會快速釋放儲存的能量。閥門立即關閉。
當彈簧快關蝶閥正常打開時，電磁閥充電。
停止：當閥門正常轉動任何角度時，按下控制面板上的停止按鈕時閥門停止。

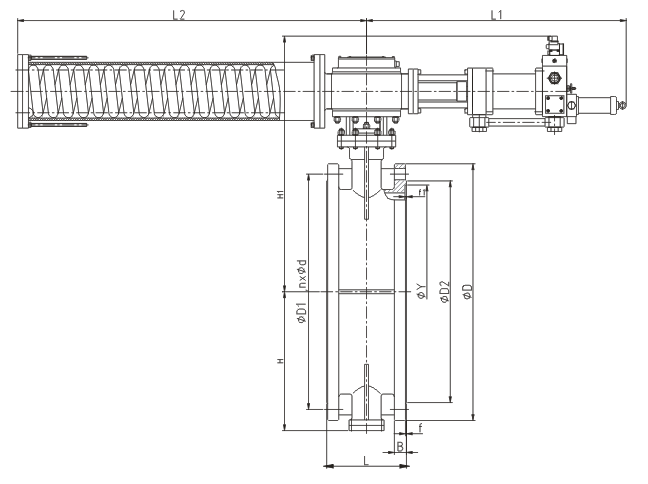

彈簧快關閥外形圖
五、彈簧式快關蝶閥常規參數
公稱通徑：DN100~DN2800
公稱壓力：PN2.5~PN160
開閥時間：10~240秒(可調)
關閥時間：3~60秒(可調)
緊急關閥時間：0.3S
快關角度：70°±10°
慢關角度：20°±10°
可選控制電源：AC220V、DC220V、DC110V、DC24V
開維喜閥門集團有限公司專業生產快關蝶閥,彈簧式快關閥（說明書），廠家直銷，質量可靠，品質保證，歡迎前來咨詢。
