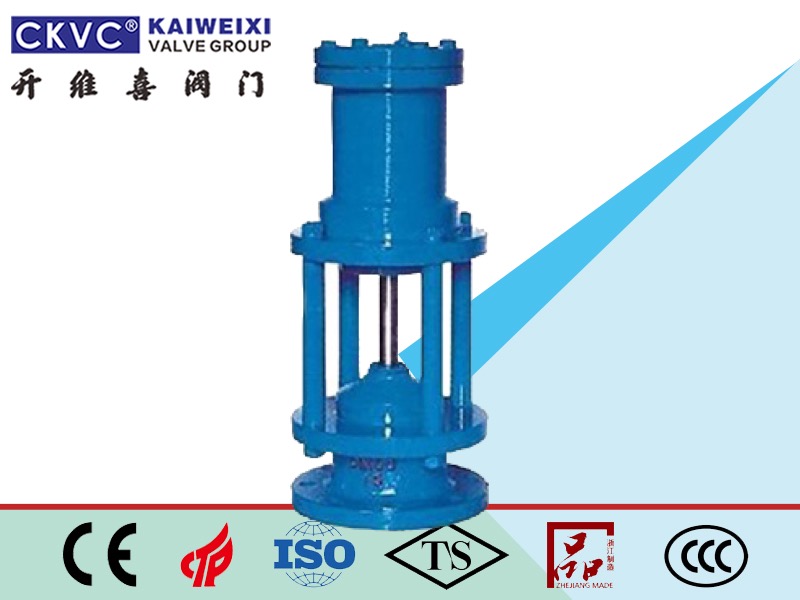

名稱：液動池底排泥閥 英文名稱：Bottom sludge discharge valve 型號：H742X 閥瓣材質：WCB/QT450 使用工況：火電站，熱力系統 閥體材質：WCB/QT450 介質：蒸汽，壓縮氣體 閥桿材質：2Cr13不銹鋼 溫度：≤80 驅動方式：液壓
H742X液動池底排泥閥，也稱為液動池底閥，通常用于城市水處理設施和污水污泥處理池。泥漿排放閥的適用介質為一級污水，介質溫度一般應低于50℃，工作深度應小于10 m。泥漿閥也用作水處理廠排放罐中的污泥和廢水。泥漿閥采用傾斜結構，內部采用尼龍增強橡膠隔膜，可長期使用池底排泥閥。
H742X液動池底排泥閥，也稱為池底閥，安裝在各種水廠和泳池底部，主要用于清除沉積物和污水。結合國內實際情況，這是該公司開發的一種新型產品，引進國外先jin技術，可根據客戶提供的批量訂單或尺寸或圖紙進行處理。
液動池底排泥閥安裝在自來水公司旁邊的水池或另一個水池中，以便隨時清除水池中的沉積物。操作原理及性能：閥門由閥體，液壓缸，活塞，閥桿和閥盤組成，液壓缸為液體工具。液體充當動力活塞，閥桿充當開關。打開閥板只需1分鐘，該閥門應配備手動閥或電磁閥控制泥漿閥開關，密封性能強，開關靈活，維護方便，使用壽命長。長達5年
H742X池底排泥閥由液壓缸和閥體組成。換向閥用于打開或關閉閥門以將流體改變到液壓缸的上腔室以驅動活塞并向上或向下驅動閥板以實現流體連續性。
1、液壓缸的工作介質是自身壓力下的水，空氣和油的壓力，不需要額外的設備。
2、可通過電磁閥控制或配備遙控輔助設備，操作非常方便。
3、產品使用壽命長，一般情況下可使用三年以上，且易于安裝和維護。
閥體部分 | 型號 | H742X-10 | H742X-16 | |
公稱壓力（MPa） | 1.0 | 1.6 | ||
試驗壓力 | 密封（MPa） | 1.1 | 1.76 | |
強度（MPa） | 1.5 | 2.4 | ||
適用介質 | 水 | |||
溫度（°C） | <80 | |||
驅動部分 | 驅動介質 | 滴水（使用壓縮空氣，訂貨時注明） | ||
驅動壓力（MPa） | 0.3—1.0 | |||
介質溫度（°C） | <50 | |||
控制部分 | 控制器輸入電壓（V） | Ac220 | ||
電磁閥線圈電壓（V） | Ac220 | |||
電磁閥線圈功力（W） | 10—15 | |||

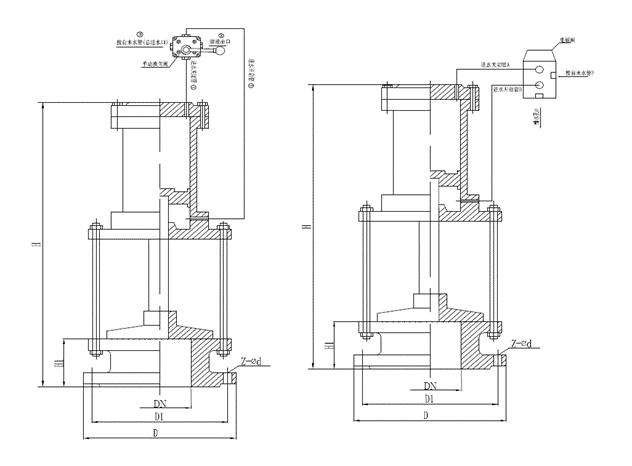

公稱通徑DN（mm） | 液動型H742x-1.0 | 接管螺紋G | 液動型閥桿材料 | ||||
H | S | D | D1 | z-фd | |||
150 | 110 | 490 | 280 | 240 | 8-23 | 1/2' | 不銹鋼 |
200 | 110 | 530 | 335 | 295 | 8-23 | 1/2' | 不銹鋼 |
250 | 110 | 570 | 390 | 350 | 12-23 | 1/2' | 不銹鋼 |
300 | 140 | 610 | 440 | 400 | 12-23 | 3/4' | 不銹鋼 |
400 | 140 | 710 | 565 | 515 | 16-25 | 1' | 不銹鋼 |
500 | 160 | 310 | 670 | 620 | 20-25 | 1' | 不銹鋼 |
