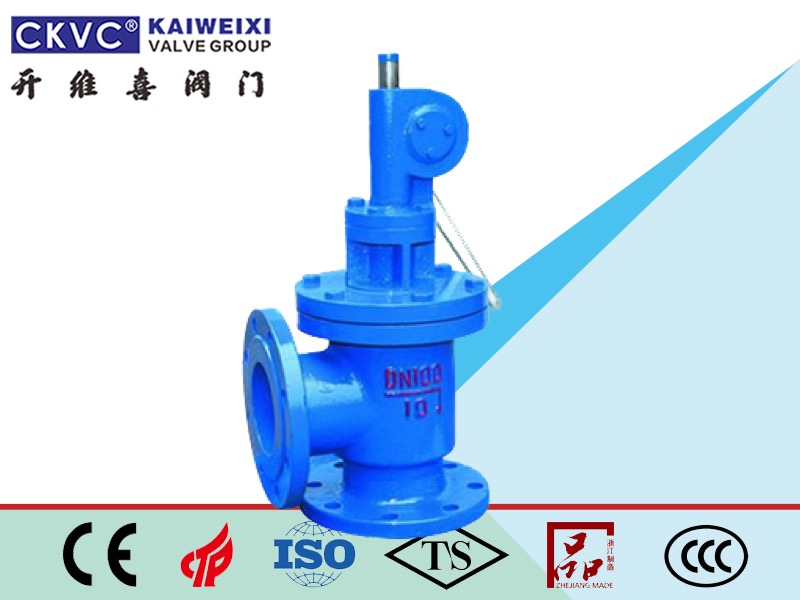

SD44X手動泥漿閥主要用于自來水公司的水箱外，以清除水池底部的沉積物或污垢。它還可以安裝在水，煤氣，石油等工業管道的工作介質中，以攔截操作和性能原理.該系列產品由兩部分組成：液壓缸和角度截止閥，液壓缸是動態驅動閥板材提升。閥體通道打開或關閉以實現流體連續性。液壓缸活塞密封L形杯具有優異的密封性能和耐用性。

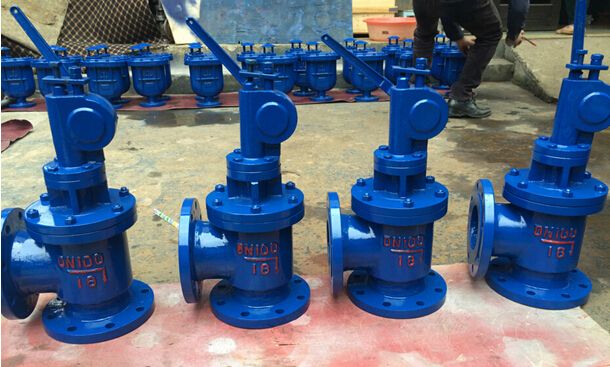

SD44X手動排泥閥主要由主閥，齒輪箱，輪柄，齒輪位置等組成。向下按手柄以定位并打開，然后沿相反方向快速關閉。 SD44X手動泥漿閥使用壽命2年以上，開啟速度快，通常在5秒內，閥板全開，閥板和閥體密封順暢，關閉后密封性能優異，維修更換液壓缸性能優異當配備電磁換向閥時，可實現遙控，自動控制等。如果配備手動設備，可以安裝在4-12套，可以同時啟動和關閉。驅動壓力取自液壓本身，因此無需額外設備，節省了人力和物力，節約了能源。
公稱壓力 | 適用溫度 | 手動型適用介質 | 閥標材料 | 閥瓣材料 | 閥體齒輪材料 |
PN1.0MPa | 常溫 | 水、污水、泥沙 | 不銹鋼 | 襯膠板NBR | QT450、WCB |
1. 閥體：HT200、QT450-10
2. 閥架：HT200、QT450-10
3. 齒輪架：HT200、WCB、QT450-10
4. 閥桿：不銹鋼
5. 齒輪：碳鋼 相關的其它排泥閥
尺寸規格 | D | D1 | ∮ | L | H1 | H | Z-∮ | 進液接管G |
80 | 195 | 160 | 210 | 135 | 115 | 330 | 4×18 | 1/2 |
100 | 215 | 180 | 240 | 145 | 125 | 360 | 8×18 | 1/2 |
150 | 280 | 240 | 315 | 185 | 155 | 450 | 8×23 | 1/2 |
200 | 335 | 295 | 400 | 220 | 185 | 545 | 8×23 | 1/2 |
250 | 390 | 350 | 460 | 250 | 215 | 610 | 12×23 | 1/2 |
300 | 440 | 400 | 555 | 280 | 240 | 680 | 12×23 | 1/2 |
