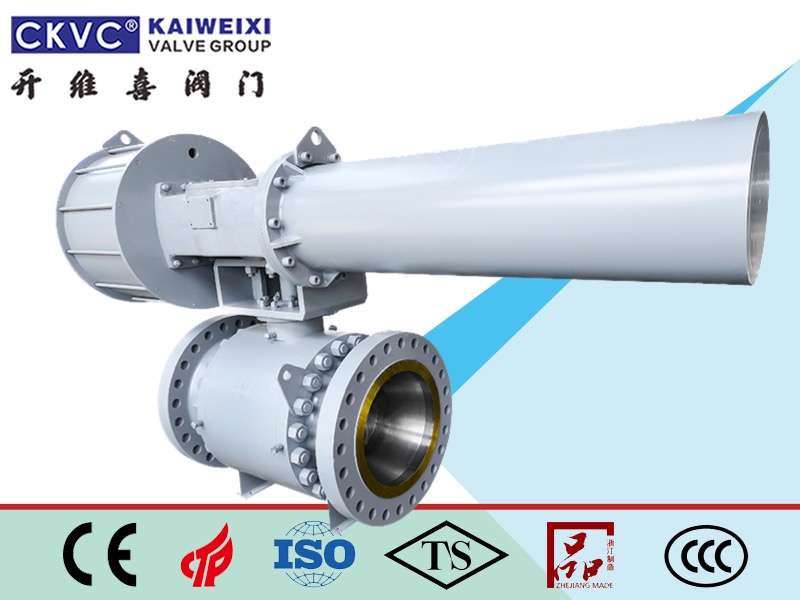

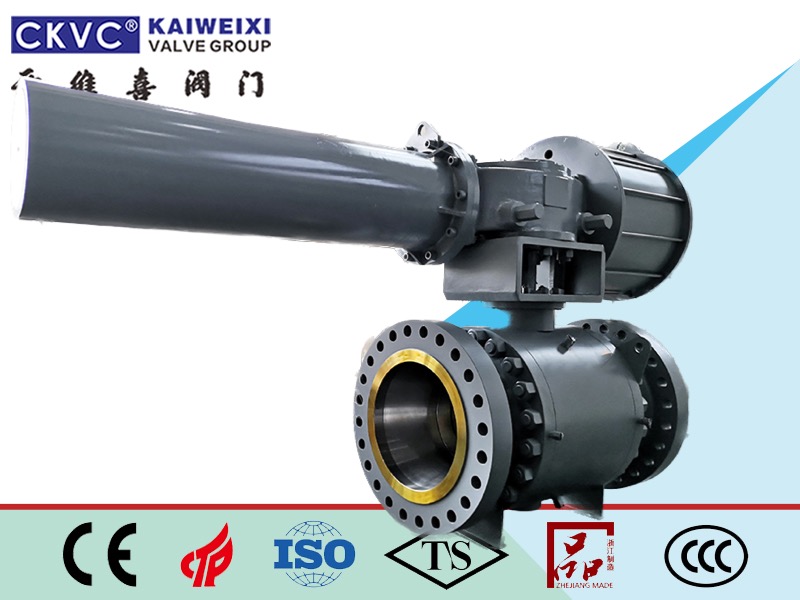

氣動高壓球閥由鍛鋼高壓閥體和活塞氣動執行機構組成。氣動高壓球閥的主要部件由專業廠家鍛造而成，克服了鑄鋼閥門的潛在缺陷，能在***大工作壓力下保持其結構的壓縮均勻性。氣動球閥可以配合閥門定位器輸入控制信號(4-20mA或1-5VDC)的氣源來控制操作。還可以提供行程限位開關、電磁閥、減壓閥和0.4-0.7兆帕的氣源來實現開關操作，并發出兩對被動接觸信號來指示閥門的開關。主要適用于水、油、氣等非腐蝕性介質，以及酸、堿等腐蝕性介質。氣動球閥廣泛應用于化工、石油、天然氣、冶金等行業，以及硫化氫介質、雜質多、腐蝕嚴重的長輸天然氣管道。
閥體形式 | 三段式鍛造閥體 |
公稱通徑 | DN15300mm、1/2"12" |
公稱壓力 | 國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB |
法蘭標準 | ANSI、GB、JB、HG等 |
連接形式 | 法蘭式、焊接式、螺紋式(適用于PN10MPa以內) |
閥蓋形式 | 整體式 |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
閥內件
閥芯形式 | O型球體閥芯 |
流量特性 | 快開特性 |
執行機構
執行器型號 | GT、SR、ST、AT、AW系列單(雙)作用氣動執行器 |
供氣壓力 | 0.4-0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 | -20+90 |
作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：有關致動器的詳細參數，請訪問氣動致動器頁面以供參考。
公稱通徑 DN(mm) | DN15300mm、1/2"12" |
允許壓差(MPa) | 公稱壓力 |
動作范圍 | 0-90度 |
泄露量Q | 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
基本誤差 | 帶定位器：小于全行程的2% |
回差 | 帶定位器：小于全行程的2% |
零件名稱 | 材料 | |||
閥體、閥蓋 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
球體 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
閥座密封圈 | PTFE | 碳素纖維PTFE | 對位聚苯 | |
螺柱、螺母 | 35 35CrMo | 2Cr13(420) | 1Cr17Ni2(431) 1Cr18Ni9 | A(B7) 45(2H) |
密封填料 | PTFE、柔性石墨 | |||
公稱通徑DN(mm) DN15-300 1/2"12" | ||||||||||||||
公稱壓力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 |
試驗壓力 | 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 | |
低壓氣密試驗 | 0.50.7 | |||||||||||||
適用介質 | 水、油、蒸氣、硝酸類(溫度200)、醋酸類(溫度200) | |||||||||||||
