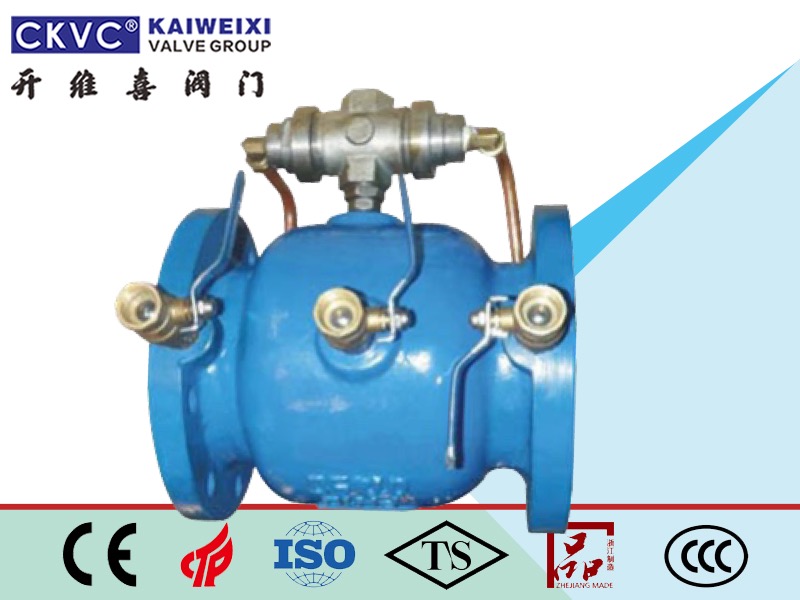

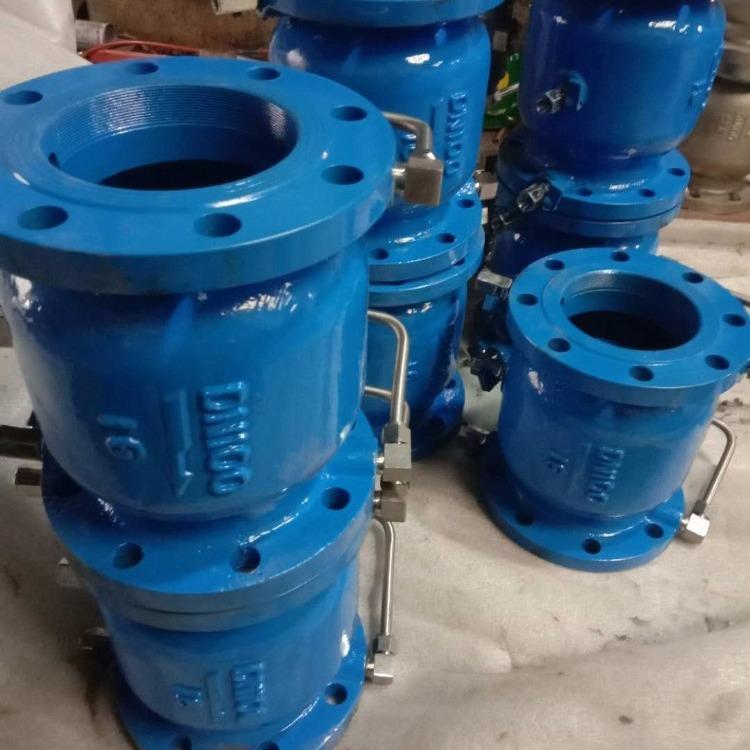

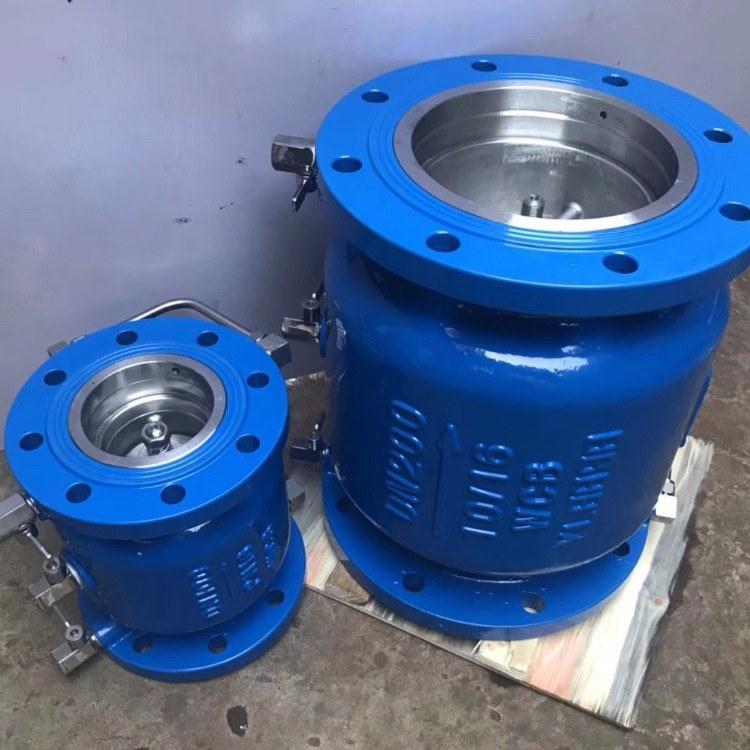

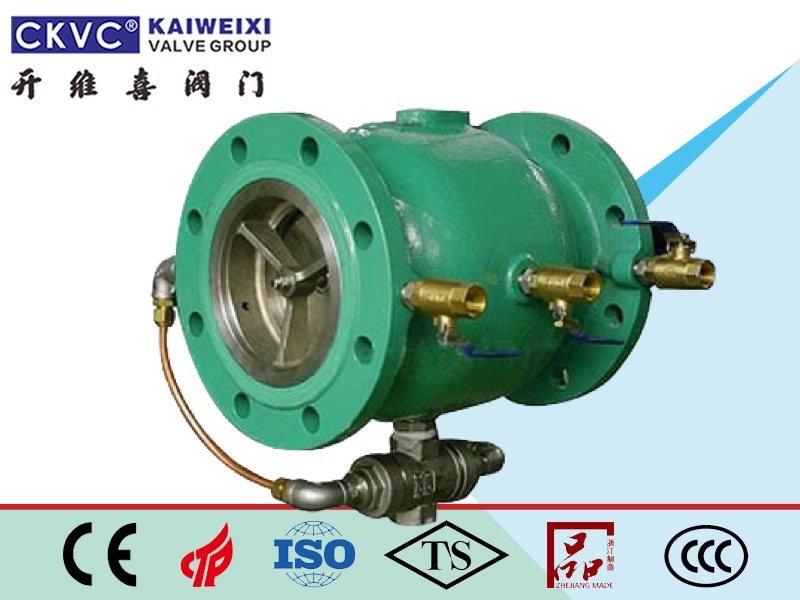

LHS743X低阻力倒流防止器

型號:LHS743X
閥體材質:CF8
溫度:≤80℃
規格:DN50-DN500
驅動方式:自動控制
介質:水

詳情介紹

  一、LHS743X低阻力倒流防止器說明

  它由前后止回閥和中間自動排水器組成。當出現回流狀態時,兩個止回閥自動關閉,排水器自動打開,中間室的空氣被隔離。當前后止回閥泄漏時,可以自動排水,阻斷回流,嚴格防止回流污染,保護上游管道的水質。

  二、LHS743X低阻力防回流閥功能特點

  (1)主閥由前后兩個止回閥和中間一個自動排水器組成。

  前后止回閥泄漏時,能自動排水,阻斷回流,嚴格防止回流污染,保護上游管道水質。

  超低失水,節能顯著:水頭損失小于0.03Mpa

  空氣隔斷和自動排水:當出現回流狀態時,當主閥關閉時,排水器自動打開,中間室泄壓為零,主閥上下游被空氣或零壓力隔開,有效防止回流污染。

  節省土地和材料,安裝靈活:外形小巧,重量輕,結構長度僅為現有同類產品的30%;可以水平安裝,也可以垂直安裝。

  符合涉水產品的衛生安全標準。

  三、工作原理

  低正極水:

  當入口壓力大于出口壓力時,兩個止回閥將打開,排水器將關閉。在2m/s流速下,循環水損失小于0.04Mpa。

  反向關閉:

  當入口壓力小于或等于出口壓力時,兩個止回閥關閉,排水器打開。

  如果沒有垃圾堵塞,兩個止回閥密封關閉,排水器出口不排水,中間室與大氣相通,中間室壓力為零。

  四、防止回流污染

  當入口壓力低于出口壓力時,兩個止回閥關閉,排水器打開。如果一個或兩個止回閥的閥口被垃圾堵塞,就會發生泄漏,泄漏的介質會流向中間空腔,通過排水器直接排出閥門,防止進口端回流污染。

  五、設計和制造標準

  1)制造標準:機械行業工業標準JB/T11151-2011 《低阻力倒流防止器》

  2)設計標準:國家標準GB50015-2003 《建筑給水排水設計規范》 (08版08)

  中國工程建設協會標準CES259-2009 《低阻力倒流防止器應用技術規程》

  國家建筑標準設計圖集06SS109 《管網疊壓式供水設備選用與安裝》 P50~52

  建筑產品選型技術專業圖集2010CPXY-S38總278 《低阻力倒流防止器和真空破壞器選用與安裝》

      六、產品連接尺寸

型號

公稱通徑

外形尺寸

材質

壓力等級

Mm

英寸

L

H

H1

全不銹鋼

PN10

PN16

LHS743X

50

2

185

270

160

殼體:球墨鑄鐵

    或不銹鋼

                                    內件:不銹鋼

65

21/2

210

286

166

80

3

225

310

176

100

4

250

335

195

150

6

340

410

235

200

8

400

466

266

LHS745X

65

21/2

320

330

190

殼體:球墨鑄鐵

                                    內件:不銹鋼

80

3

450

350

210

100

4

500

385

230

150

6

600

510

285

200

8

760

656

336

250

10

950

830

430

300

12

1070

980

510

350

14

1270

1000

600

400

16

1430

1250

680
