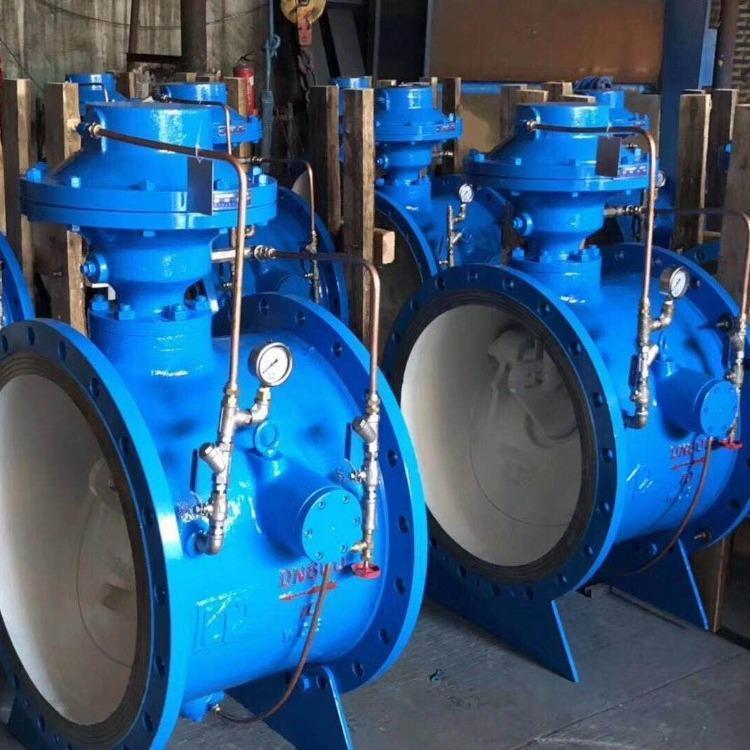

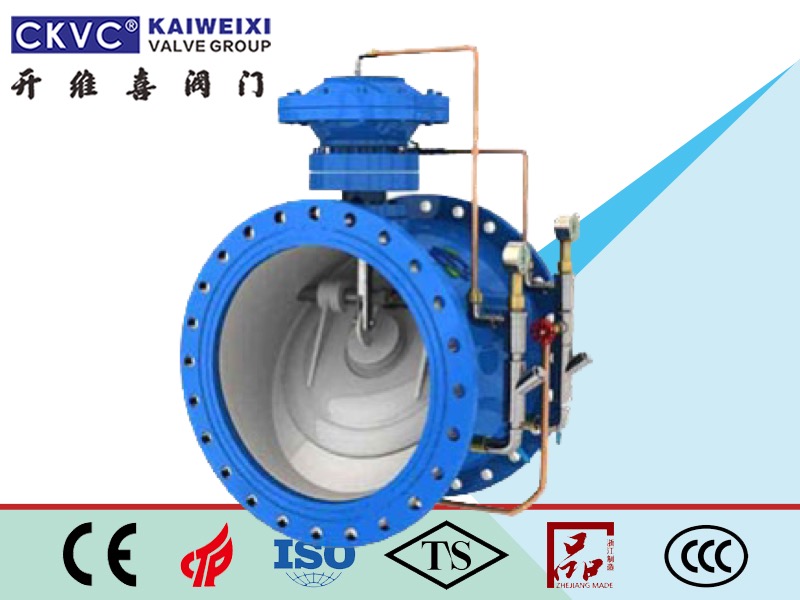

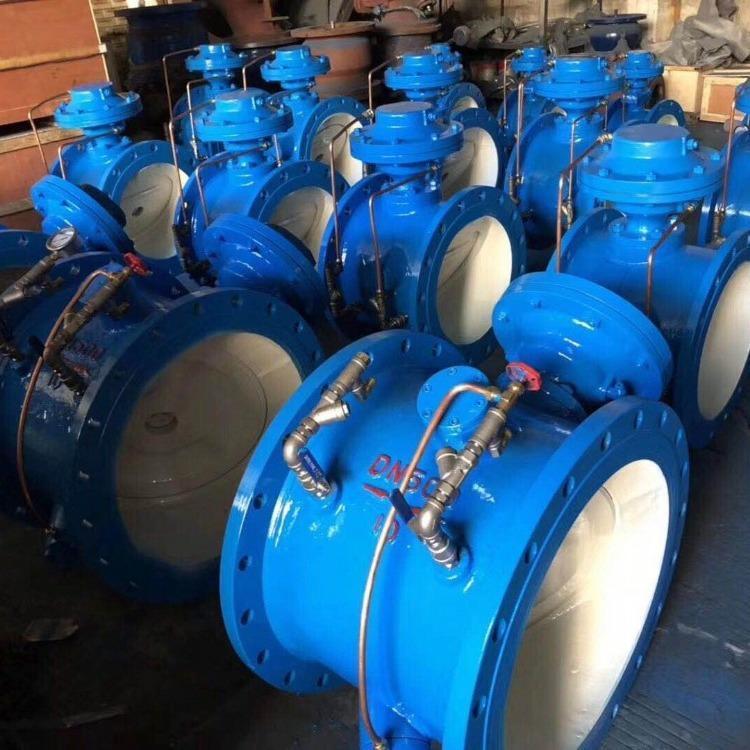

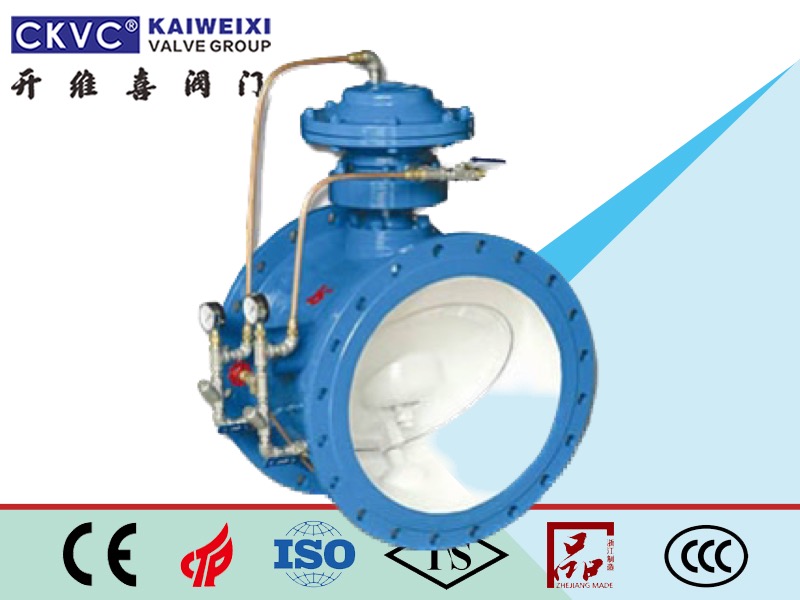

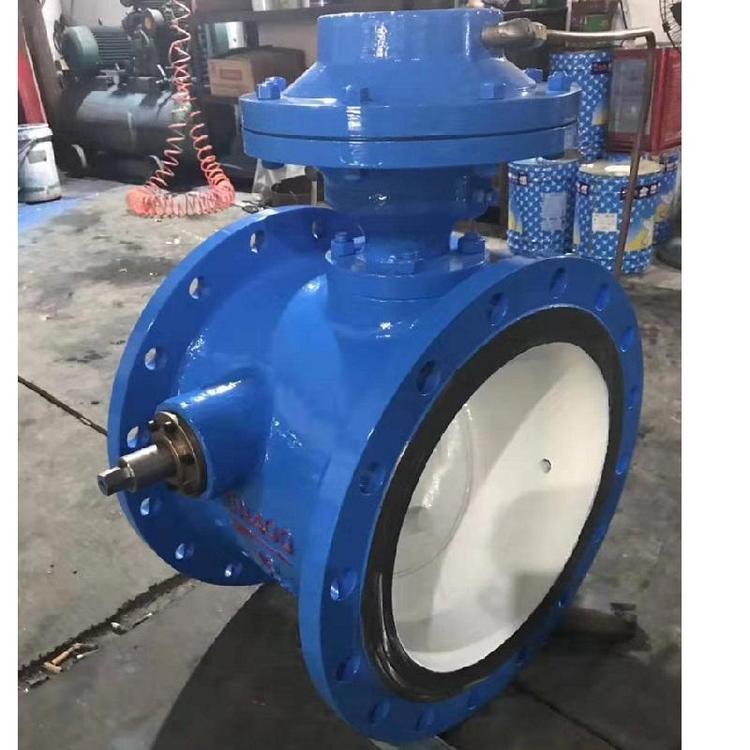

它是繼舊的手動控制閥、液壓蝶閥、多功能液壓閥、液壓自動閥之后的第五代新產品。通過閥門的流體設計，形成線性流道，具有能耗低、運行穩定、密封效果好的優點。它具有電動閘閥、電動蝶閥和止回閥的功能。通過增加快速關閉時間，可以更好地消除水錘危害，保護水泵和管網系統的安全。管力閥主要用于自動供排水泵站的離心泵、混流泵和軸流泵的出水管。它設計有活塞式和隔膜式控制裝置，分別適用于清水和原水介質以及污水和渣漿介質。通過輔助部件，可以實時反饋閥門的在線運行情況，實現遠程運輸項目的自動控制和遠程檢測功能;在產品類型上，公司開發了普通型、回水低壓型、排污型五種規格，以滿足不同客戶在不同工況下的需求。由于其結構緊湊、體積小、重量輕，特別適用于大直徑管道系統?？蓮V泛應用于電力、環保、冶金、石化、水務、市政、食品等行業的給排水系統、污水泵房、化工流體輸送系統。它是國內外結構***新穎、性能***先進、運行***可靠的新型泵站控制設備。
(1)閥門由上下碳鋼閥體、橡膠套、大小閥桿閘板、上下導柱等部件組成。(2)工作原理：手輪旋入旋出時，大小閥桿同時帶動上下滅茬板，壓緊管套，關閉;否則，立即打開它們。這樣，閘門在導柱之間上下往復運動，完成閥門的開啟和關閉工作。
應用工作條件
在一些泥沙和雜物較多的工況下(如黃河水質、污水處理系統等。)，閥門控制管路容易堵塞，造成閥門故障;大的雜物也容易夾住閥卡，造成閥門密封不嚴;還有一些特殊工況，閥門啟閉時水錘很大，導致閥門啟閉時噪音很大，甚至造成事故。
公稱通徑DN(mm) | 適用溫度 | 適用介質 | 流阻系數 | ***低工作壓力(Mpa) |
DN150-DN2000 | 0-80 | 泥污、污水 油品、海水 | 0.3-1.1 | 0.1 |
關閥時間(可調) | 開閥時間(可調) | 結構長度標準 | 法蘭標準 | 泄漏量 |
快關1-3秒 慢關5-90秒 | 20-60秒 | GB2221-89 | GB/T79-94 | GB/T13927-92 |
零件名稱 | 閥體 | 閥心 | 閥軸 | 密封面 | 填料 |
材料名稱 | 球墨鑄鐵 | 球墨鑄鐵 | 不銹鋼 | 丁腈橡膠 | O型密封圈 |
碳鋼 | 碳鋼 | 不銹鐵 | |||
不銹鋼 | 不銹鋼 |
