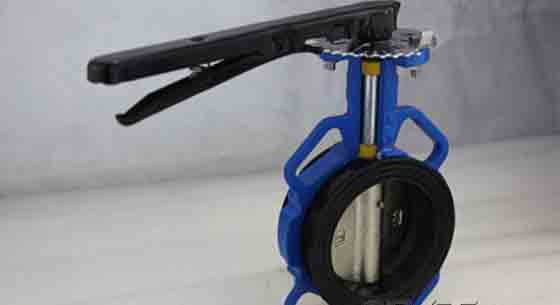

軟密封蝶閥結構圖軟密封蝶閥是一種非常簡單的閥門，具有閥體、閥桿、閥板、閥座和傳動裝置閥體內部是一個圓柱形通道，內部有蝶板。軟密封蝶閥的密封副通常由金屬硬質材料和非金屬軟質材料組成。這種蝶閥的優點和缺點是其閥座由具有一定強度、硬度和耐溫性的非金屬軟材料制成，因此當?shù)y關閉時，金屬蝶板通過擠壓非金屬軟閥座而形成良好的密封性能。 軟密封蝶閥閥座由三元乙丙橡膠(EPDM)、丁腈橡膠(NBR)和聚四氟乙烯(PTFE)氟塑料制成。

      適用于三元乙丙橡膠的介質包括鹽、酸、金屬涂層溶液、水等。能適應工作壓力小于2.5Mpa，工作溫度-50~80℃的工作條件丁腈橡膠的合適介質是水、油、廢液等。能適應工作壓力小于2.5兆帕，溫度-10~90℃的工作條件特氟隆適用于耐熱耐寒、常用化學品、溶劑和大多數液體，能適應工作壓力≤1.6Mpa、溫度-196~200℃的工作條件這三種材料使軟密封蝶閥具有優異的密封性能，但也由于材料本身的限制，軟密封蝶閥不能在高溫高壓環境下使用。

      另外，軟密封蝶閥密封面材料的耐腐蝕性不如金屬材料，因此其使用壽命比對夾式硬密封蝶閥短 軟密封蝶閥的結構通常為中線型。它有兩種常見的連接模式，晶圓型和法蘭型。雖然連接方式不同，但軟密封蝶閥的使用方法都是合理的。通過操作傳動裝置來驅動蝶板移動以控制閥的打開和關閉，從而旋轉閥軸。蝶板的旋轉角度為0-90度軟密封蝶閥的傳動裝置，也稱為驅動裝置，常用手柄、渦輪頭、氣動頭、電動頭等。 軟密封蝶閥結構簡單，重量輕，是中小口徑閥門中使用較多的產品之一。如果您有購買軟密封蝶閥的需求，歡迎您開通開維喜閥門熱線咨詢。
