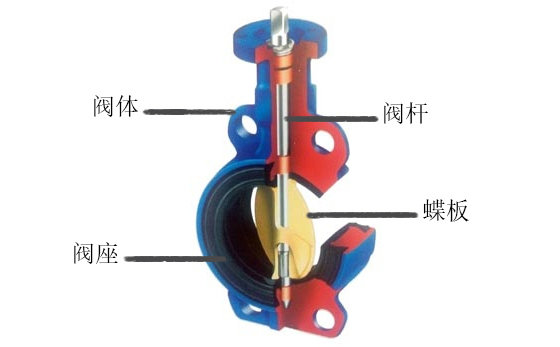

手動蝶閥結構圖手動蝶閥可分為手柄蝶閥和渦輪蝶閥 手柄蝶閥是所有蝶閥類型中結構***簡單、操作***簡單的一種帶手柄蝶閥的主要部件包括閥體、閥桿、蝶板、閥座和手柄。操作方法是手動拉動手柄，手柄的運動方向是水平的，手柄逆時針拉動，閥門打開，手柄順時針拉動，閥門關閉手柄和蝶板的開關位置平行，兩者通過閥軸連接;拉動手柄時，手柄帶動與蝶板連接的閥桿，閥桿帶動蝶板轉動，轉動角度在0度至90度之間 手柄蝶閥開關速度快，流量調節特性好。然而，由于扭矩的原因，***大手柄蝶閥的直徑只能是250毫米。 渦輪蝶閥和手柄蝶閥的區別在于傳動方式，當然它們的操作方法也不同。渦輪蝶閥的結構也很簡單。其主要部件有閥體、閥座、閥桿、蝶板和渦輪裝置。渦輪蝶閥還需要手動操作來實現打開和關閉。與手柄蝶閥不同，手柄蝶閥是拉動手柄，而渦輪蝶閥是旋轉手輪手輪安裝在渦輪頭的一側，旋轉手輪帶動渦輪頭內的齒輪移動，實現閥門的開啟和關閉。逆時針轉動手輪，打開蝶板。轉動手輪關閉蝶板。 渦輪蝶閥更適合大直徑閥門，因為渦輪裝置安裝在蝶閥上。 以上是兩種傳動模式的手動蝶形結構圖介紹。要了解更多關于“手動蝴蝶”的信息，您可以登錄開維喜閥門的官方網站。
