對夾蝶閥采用兩片法蘭利用螺栓的拉力對夾安裝，節省了安裝空間和生產成本，但是不利于高壓力的閥門工況，對于對夾式蝶閥現場的安裝細節以及注意事項，開維喜閥門集團此篇文章詳細說明

    對夾蝶閥是工業管道中***常見的閥門類型之一。對夾蝶閥具有相對較小的結構。管道中的流體介質只能通過將蝶閥放置在管道兩端法蘭中間，并用雙頭螺栓穿過管道法蘭和蝶閥將其鎖定來控制。對夾蝶閥特別適用于管道間距離窄空或短的地方。當?shù)y處于全開位置時，介質流經閥體時，蝶板的厚度是唯一的阻力，因此閥門產生的壓降非常小，

因此具有更好的流量控制特性。

一、對夾式蝶閥安裝前說明：

1、開始安裝操作前，使用空氣體噴射和清潔管道上的外部物體，并用清水清潔管道的內表面。

2、仔細檢查閥門的使用是否符合其性能規格;(溫度、壓力)

3、檢查閥門通道和密封面有無雜物，并及時清除;

4、開箱后應及時安裝閥門。不要隨意松開閥門上的任何緊固螺釘或螺母。

5、晶圓蝶閥必須使用專用蝶閥法蘭。

6、電動蝶閥可以任意角度安裝在管道上。為了維護方便，建議不要倒置安裝。

7、蝶閥法蘭安裝時必須保證法蘭表面和密封橡膠、螺絲擰緊均勻，密封面必須完整;如果螺釘擰緊不均勻，橡膠凸起會堵塞蝶板或阻止蝶板導致閥桿泄漏。

二、對夾式蝶閥安裝步驟： 對夾式蝶閥的正確安裝關系到蝶閥的密封程度和是否泄漏，包括工作條件下的安全性。用戶應該理解安裝過程。

1、如圖所示，將閥門放在兩個預安裝法蘭之間，并注意螺栓孔應對齊整齊。

2、將四對螺栓和螺母輕輕插入法蘭孔中，輕輕擰緊螺母，以校正法蘭表面的平整度;

3、點焊將法蘭固定在管道上;

4、將閥門移出。

5、將法蘭完全焊接固定在管道上;

6、接頭冷卻后安裝閥門。確保閥門在法蘭中有足夠的運動空以防止閥門損壞，并確保閥板有一定的開口;

7、校正閥門位置并擰緊四對螺栓(小心不要過度擰緊)

8、打開閥門，確保閥板可以自由開關，然后輕輕打開閥板;

9、交叉平衡擰緊所有螺母;

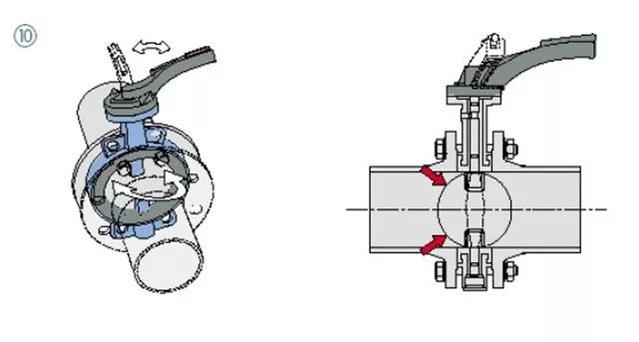

10、再次確認閥門可以自由打開和關閉。注意:確認閥板沒有接觸管道。

對夾蝶閥的安裝必須在安裝前先平放，記住不要隨意敲打。在安裝過程中，當?shù)y被拉到安裝長度后，未經現場管道設計特別許可，不得隨意拆卸。這是我們在安裝前需要知道的。同時，我們也需要知道晶圓蝶閥可以安裝在任何位置，但晶圓蝶閥安裝后，需要沿線鋪設蝶閥，為晶圓蝶閥制作支架，支架制作完成后，嚴禁在使用時拆除支架。
