一、技術參數（1Mpa=10kgf/cm²）

二、工作原理

1、 開閥：?jiǎn)⒈脮r(shí)，進口端壓力水經球閥8、過濾器9及微阻止回閥10通向控制腔下腔，推動控制桿上行，與此同時大閥板2在水力推動下帶動小閥板12一同緩慢開啟，完成開閥。壓力水通過針閥6進入緩沖裝置3中的活塞腔，使緩沖活塞桿伸出。

2、 關閥：停泵時，閥門進口端的壓力低于某一預定值時，大閥板2在重力的作用下快速關閉，截?cái)啻蟛糠炙鳎彌_裝置防止密封面的撞擊，腔內介質通過針閥6回流到閥門進口端。小閥板12自動開啟，泄除出口端部分回流水，削減水錘峰值。出口端的回流壓力水經球閥4過濾器5進入控制腔上腔，推動控制桿下行，使小閥板12緩慢關閉，實現關閥。

三、 結構原理圖

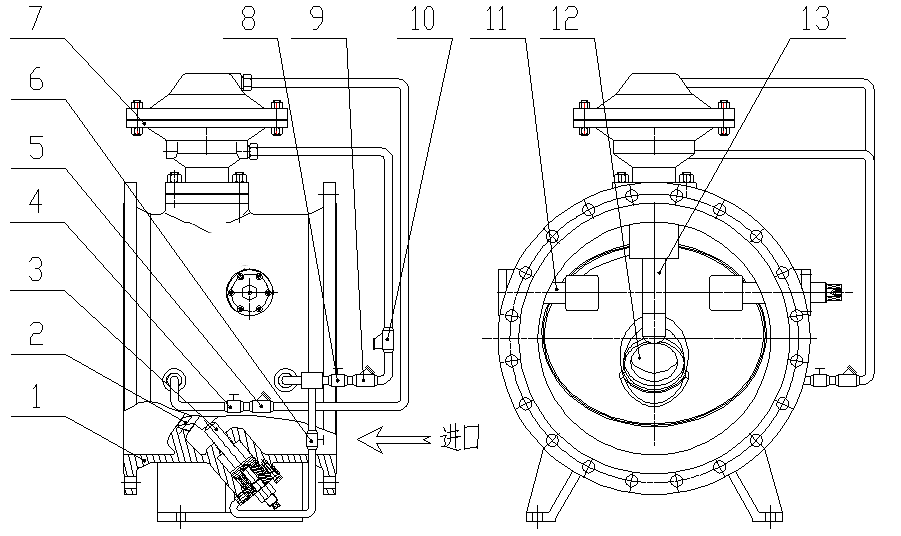

          膜片式結構  圖一

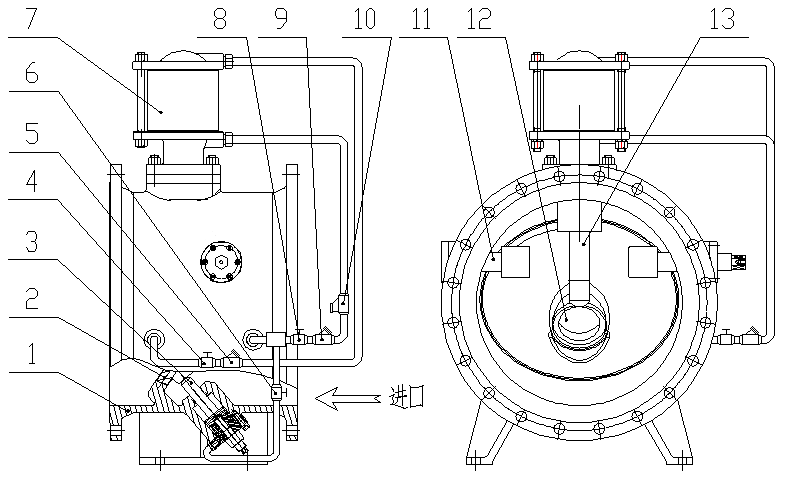

活塞式結構  圖二

1、 閥體 2、閥板 3、緩沖部件 4、出口球閥  5、過濾器  6、針閥

5、 控制腔  8、進口球閥  9、過濾器  10、微阻止回閥  11、閥桿

 12、小閥板  13、頂桿

四、安裝型式

1、管力閥可立式安裝（介質流向向上），也可臥式安裝，為了便于安裝維修方便，在空間許可的情況下優先考慮臥式安裝。

    2、一定要按閥門的箭頭方向安裝，嚴禁反裝。（當閥門關閉時，閥板光面為進口方向，裝有閥軸的一面為出口方向）

3、臥式安裝時，為了改善管道受力狀況，當閥門口徑大于DN900mm時，可設置支架或基礎。

 4、閥門進出口不能直接安裝水泵或閥門，兩端須有一倍管徑以上的間距，以便閥板能夠順利開啟關閉。

 5、吊裝、安裝時，請注意保護壓力表和旁通管。

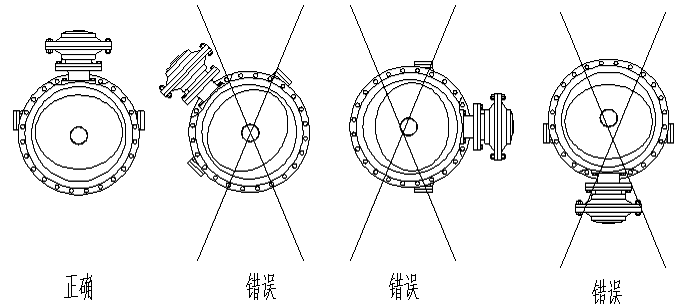

6、臥式安裝時，嚴禁閥桿傾斜或垂直安裝（見圖二）

圖二  （圖例為膜片式結構，活塞式要求等同）

六、調試

檢查閥門各部件是否有損壞，如有損壞應及時更換或維修。

新管道應先檢查過濾器是否有異物，并清理過濾器。

開閥前關閉球閥8，球閥4半開。

開閥時間調節：?jiǎn)⒈煤?，緩慢打開球閥8，閥門緩慢開啟。

關閥時間調節：調節球閥4的開度可以控制慢關時間，球閥4關小，關閥時間減慢；水泵若倒轉，則開大球閥4，縮短小閥板關閉時間，直到符合要求。

緩閉的調節：調節針閥6的手輪，可以控制關閥的快慢。正常情況下，將手輪調到半開位置。如果閥門關閉太快，關閥響聲較大，就將針閥手輪關小點；若大閥板關閉沒有聲響，閥門泄流量較大，則可適當調大些。

七、常見故障及處理方法
