一、產品簡介
本產品由我公司工程技術人員參照國內外同類型先進產品設計制造。閥體采用全通道流線型設計，流體阻力小，流量大，密封效果好。由于主閥配備了導管控制系統，水塔或水池的液位可以通過水力操作自動控制。維護簡單，靈活耐用，液位控制精度高，水位不受水壓干擾，關閉緊密，不漏水。歡迎購買。
二、結構型式

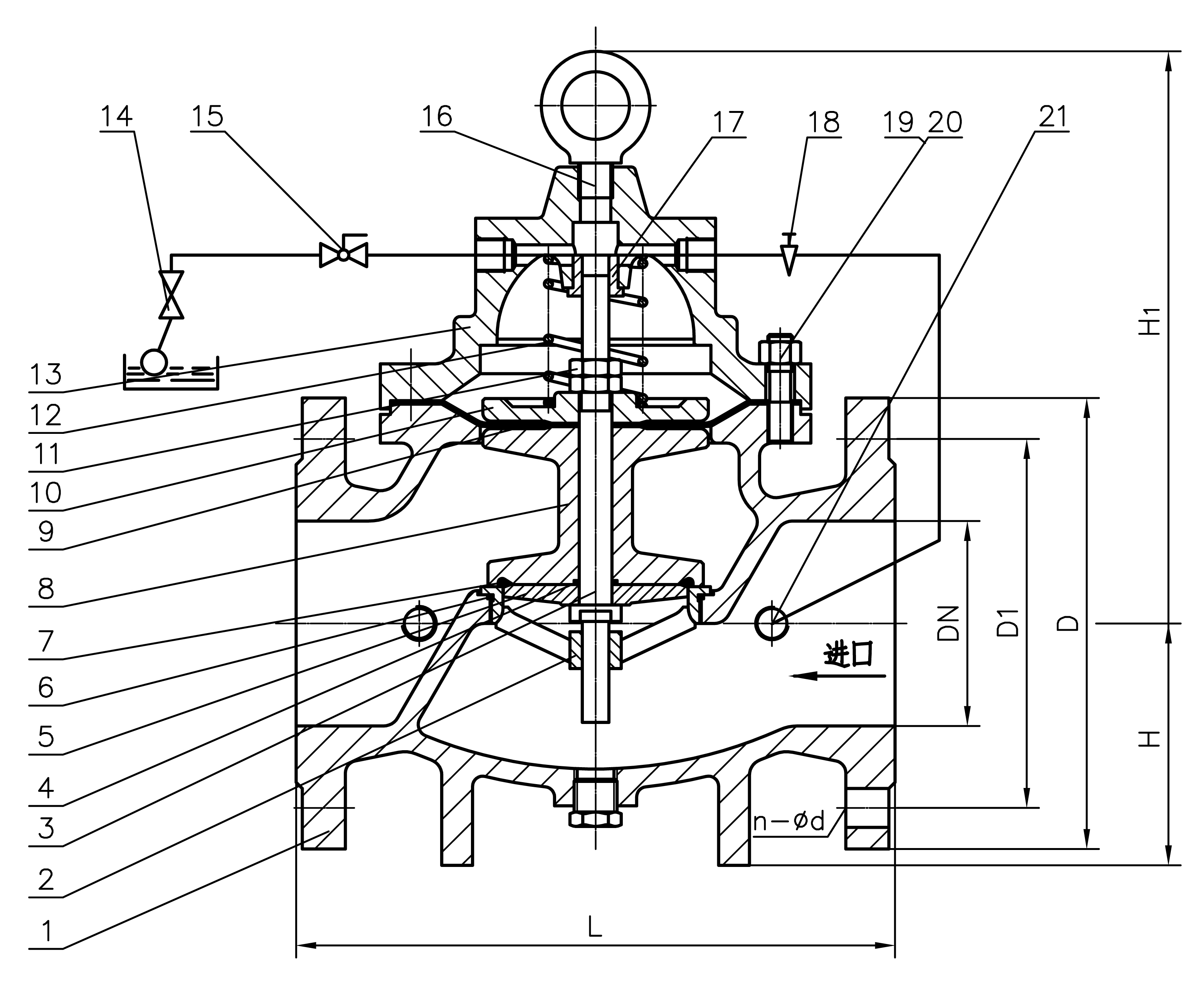

閥門由主閥、針閥、球閥、浮球?qū)чy和微型過濾器組成，如下圖所示：
1、閥體 6、O形密封圈 11、螺母 16、吊環 21、微型過濾器
2、閥座 7、O形密封圈 12、彈簧 17、導向套
3、閥桿 8、閥盤 13、閥蓋 18、針型閥
4、O形密封圈 9、膜片 14、浮球?qū)чy 19、螺栓
5、O形圈壓板 10、膜片壓板 15、球閥 20、螺母
三、應用標準
質量保證：ISO9000結構長度：GB/T12221
試驗標準：GB/T13927ISO5208
設計標準：Q/YYF03法蘭標準：GB/T17241.6GB/T9113.1
四、主要技術性能
PN1.0Mpa1.6Mpa2.5Mpa
殼體試驗壓力1.5Mppa2.3.75Mppa3.
1.1Mpa1密封試驗壓力.76Mpa2.75Mpa
適用溫度0℃～80℃
適用介質水
五、工作原理
當管道從閥門進水端進水時，由于針閥18、球閥15和浮球?qū)чy14是常開的，因此通過微型過濾器21、針閥18的水進入閥蓋控制室后，通過球閥15和浮球?qū)чy14流入水箱，控制室內無法形成壓力，進入主閥板下的入口壓力提升主閥板，打開主閥板向水箱供水。當水箱內水位逐漸升高，浮球14關閉時，閥蓋控制室內水壓逐漸增加，直至主閥板關閉，起到自動遙控的作用。
六、安裝、調試
安裝
1、主閥安裝在水池或水塔的進水管上。***好的安裝方法是水平安裝在管道上，閥蓋朝上，其他安裝方法也可以實現使用功能；
2、安裝前，徹底清除管道內的雜物，徹底沖洗管道。安裝時注意主閥體外水流標記箭頭，按方向安裝；
3、安裝主閥時，請注意表示閥體外水流方向的箭頭，按方向安裝；
4、主閥前應安裝閘閥和過濾器，主閥后應安裝閘閥，以便
便于維修;
5、主閥安裝在陰井內，主閥周圍應有足夠的維修空間，以容納技術人員的調整和維修；
6、水箱或水池應安裝遙控浮球閥；
7、主閥應安裝在不易凍裂的場合，或采取保溫措施，防止閥門凍裂。
調試
1、試水時，先打開主閥蓋上的球閥15，然后慢慢打開主閥前的閘閥。此時，主閥應正常向水箱供水。關閉球閥15，主閥也關閉。如果主閥不能關閉，則表示主閥盤下有雜物，清除雜物后再試水。
2、主閥供水時，浮球?qū)чy也同時流動。用手托起浮球，浮球?qū)чy關閉，主閥關閉，證明浮球?qū)чy良好。
3、請遵循上述程序，當一切正常時，閥門即可正常工作。
4、閥門進口的微型過濾器21，需要經常清洗，根據水質情況2~3月清洗一次。
七、常見故障及消除方法
故障現象產生原因消除方法
主閥打不開1、針閥開度過大；
2、主閥上的球閥未打開；
3、檢查進口閘閥是否打開；
4、0.1Mpa1進口壓力小于0.1Mppa1、完全關閉針閥，然后完全關閉針閥
開啟半圈;
2、檢查主閥上的球閥，并使其完全打開；
3、打開進口閥直至全開；
4、增加進口壓力。
水箱或水池充滿水，但主閥不能關閉1、導閥密封有問題；
2、主閥密封面或閥體內有雜物；
3、浮球?qū)чy附近水面波動較大，使浮球?qū)чy無法密封。1.、修復導閥密封；
2、1)關閉浮球閥進出口閥門，將閥門內的壓力泄零。
2)用扳手松開閥蓋上的螺母，取下閥蓋?？梢钥吹介y桿和膜片，不需要拆卸。閥桿和膜片可以作為一個整體從閥體中取出。
3)清除閥體和密封面上的雜物。然后安裝閥門，試水。
3、使浮球?qū)чy的安裝位置遠離水面波動較大的地方。

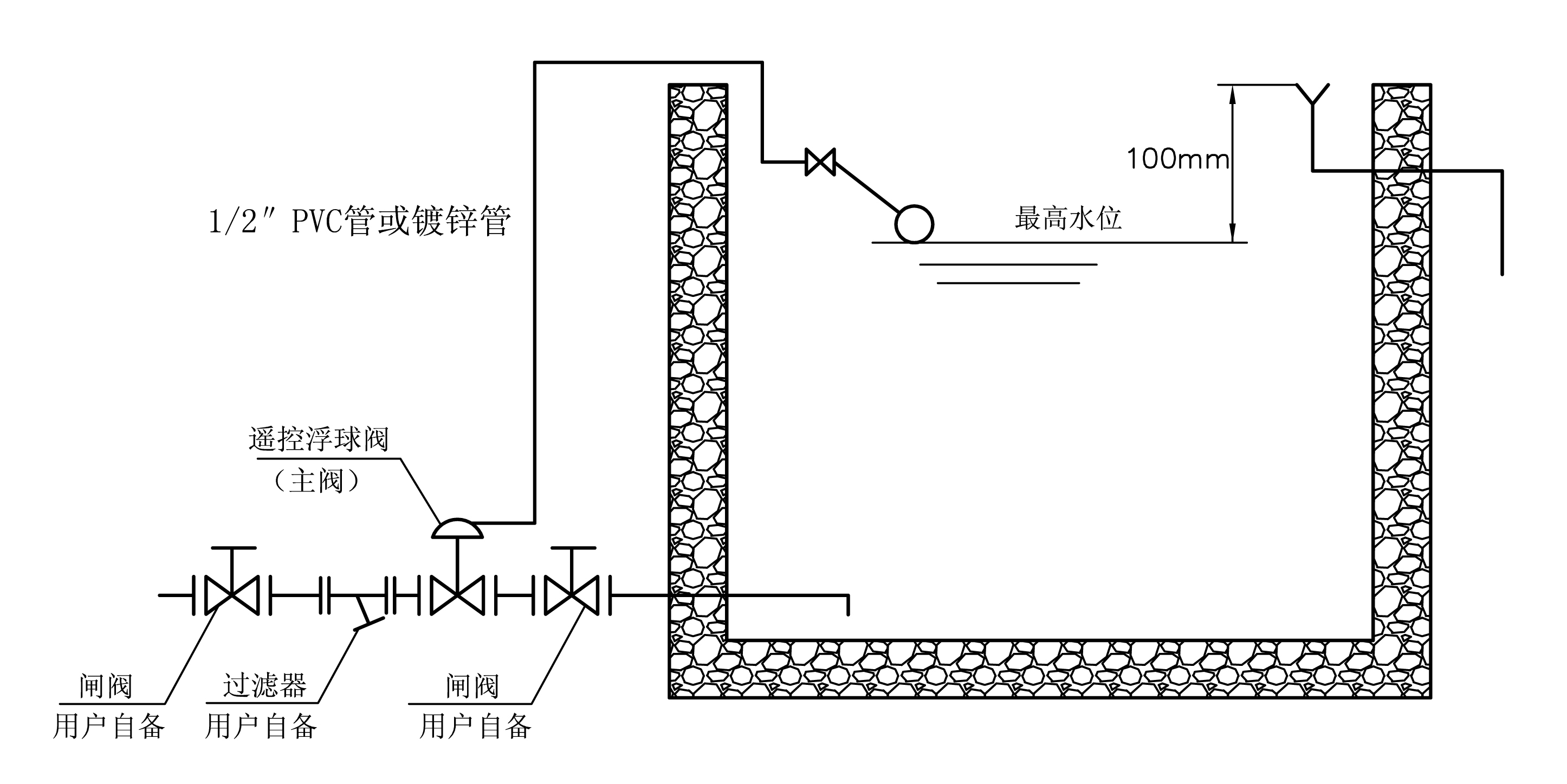

腰部進水：主閥安裝在水箱外，控制導閥安裝在水箱內
(推薦安裝方式)

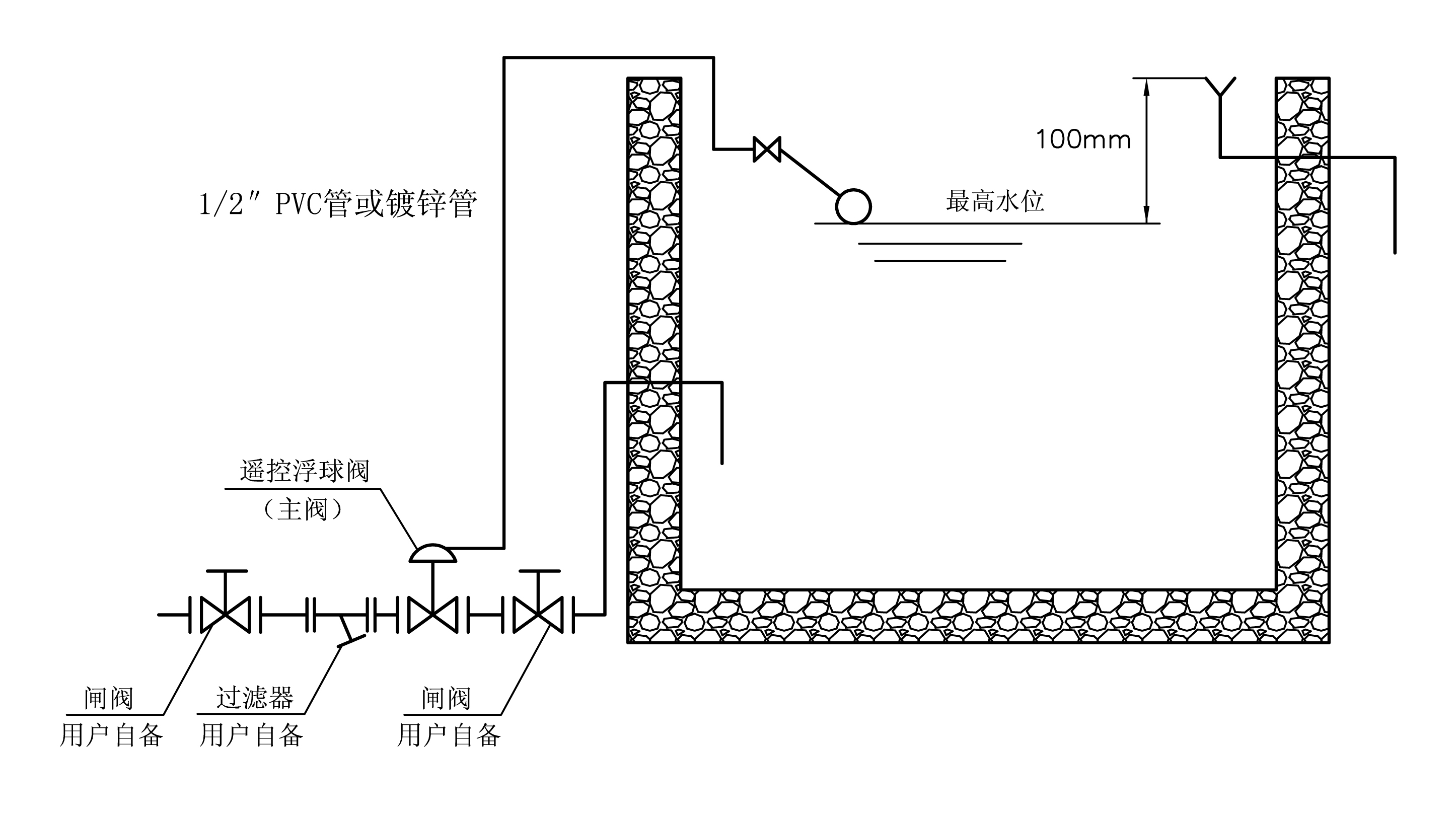

下部進水：主閥安裝在水箱外，控制導閥安裝在水箱內
